力士乐(REXROTH)DBE(M)和DBE(M)E型系列比例溢流阀 |
||||||||||||
|
表1 |
||||||||||||
|

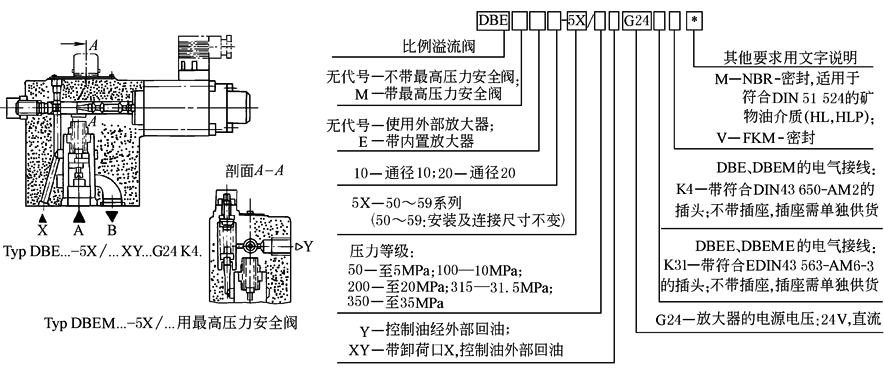

结
构
及
型
号 |
|
|||||||||||
|
技
术
性
能 |
液压参数(测量条件：ν＝41mm2·s-1，t＝50℃) |
|||||||||||
|
最高工作压力A、B、X口/MPa |
35.0 |
回油压力(Y口) |
单独无背压地回油箱 |
|||||||||
|
给定值为零时的最低调定压力 |
见特性曲线 |
|||||||||||
|
最高 调定 压力/MPa |
(可无级调节) |
调节范围 |
供货时的状态 |
|||||||||
|
压力等级5.0MPa |
3.0~7.0 |
7.0 |
||||||||||
|
压力等级10.0MPa |
5.0~13.0 |
13.0 |
||||||||||
|
压力等级20.0MPa |
9.0~23.0 |
23.0 |
||||||||||
|
压力等级31.5MPa |
15.0~35.0 |
35.0 |
||||||||||
|
压力等级35.0MPa |
20.0~39.0 |
39.0 |
||||||||||
|
最大流量/L·min-1 |
200 |
400 |
||||||||||
|
控制油流量/L·min-1 |
0.5~1.8 |
0.5~2.1 |
||||||||||
|
黏度范围/mm2·s-1 |
15~380 |
|||||||||||
|
油液温度范围/℃ |
-20~80 |
|||||||||||
|
油液污染度 |
NAS1638-9级 |
|||||||||||
|
滞环(见压力特性曲线) |
最高调定压力的±1.5% |
考虑滞环特性曲线；在 压力递增的情况下，同型 号元件的给定值-压力 特性曲线的误差 |
DBE DBEM |
最高调定压力 的±2.5% |
||||||||
|
重复精度 |
＜最高调定压力的±2% |
|||||||||||
|
线性度 |
最高调定压力的±3.5% |
DBEE DBEME |
最高调定压力 的±1.5% |
|||||||||
|
阶跃响应时间/ms |
150(与具体设备有关) |
|||||||||||
|
电源电压 |
24VDC |
电 气 接 线 |
单 独 订 货 |
DBE、DBEM |
带符合DIN43650-AM2标准的插头 |
|||||||
|
最小控制电流/mA |
100 |
插座符合标准DIN43650-AF2/PN11 |
||||||||||
|
最大控制 电流/mA |
DBE、DBEM |
1600 |
DBEE、 DBEME |
带符合EDIN43563-AM6-3标准的插头 |
||||||||
|
DBEE、DBEME |
1440~1760 |
插座符合标准EDIN43563-BF6-3/PN11 |
||||||||||
|
电磁铁线圈 电阻/Ω |
20℃时的冷值 |
5.4 |
||||||||||
|
最大热值 |
7.8 |
|||||||||||
|
通电率 |
100% |
阀的保护型式符合DIN40050 |
IP65 |
|||||||||
|
用于DBEE、DBEME的放大器 |
内置于阀内 |
|||||||||||
|
用于DBE、DBEM的放大器 |
模拟式 |
VT-VSPA1-1 |
||||||||||
|
欧洲制式 |
数字式 |
VT-VSPD-1 |
||||||||||
|
(单独订货) |
模拟式 |
VT11131 |
||||||||||
|
模块式放大器 |
20℃时的冷值 |
VT11030 |
||||||||||
|
电磁铁线圈电阻 |
最大热值 |
DBET为28.8Ω；DBETE为7.8Ω |
||||||||||
|
表2 |
|
|

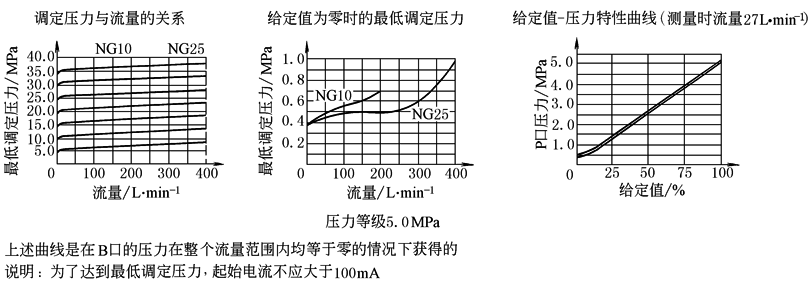

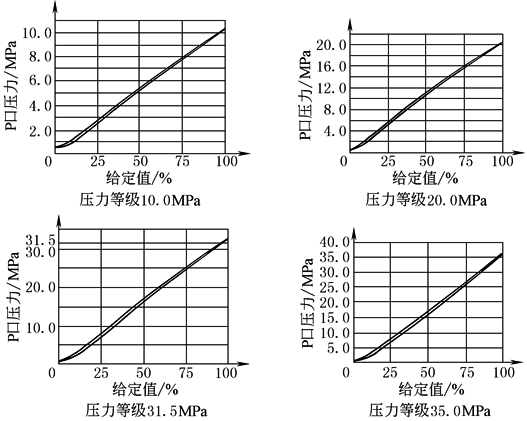

特
性
曲
线 |
|
