BOSCH模块式放大器2 |
||
|
技
术
性
能 |
型 号 |
1M2.5-RGC2 |
|
应用对象 |
用于两个2.5A电磁铁、不带位移传感器的比例阀 |
|
|
质量/kg |
0.3 |
|
|
铁磁铁 |
2.5A/25W |
|
|
输入电流/A |
1.5 |
|
|
当输入电压较低，以及电磁铁连线较长时，电流会大于上述值 |
||
|
最大功率消耗/V·A |
35 |
|
|
给定信号：(2) OV(1) |
0~+10±0.3~10V 差动放大(Ri＝100kΩ) |
|
|
输出到比例电磁铁信号1—2 |
脉宽调制信号Imax＝2.5A |
|
|
外控缓冲切断 |
(3)：6~40VDC(额定10VDC) |
|
|
缓冲时间/s |
0.05~5 |
|
|
调整 |
零位，缓冲时间 |
|
|
增益，颤振幅值 |
||
|
特点 |
输入输出短路保护 |
|
|
PWM输出级 |
||
|
快速充放电，高响应 |
||
|

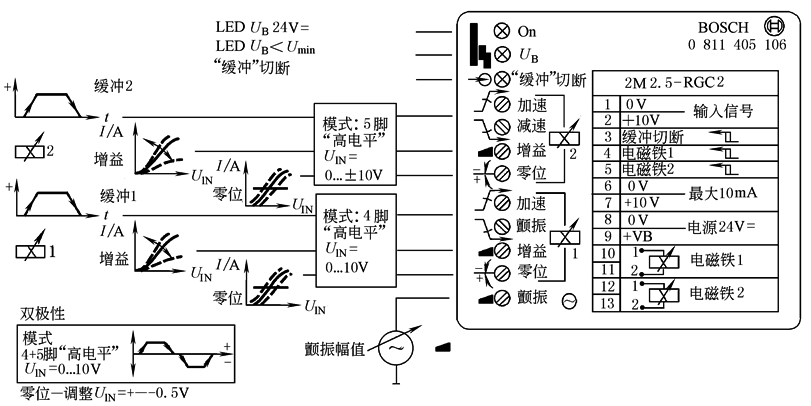

原
理
图 |
|
|
