BOSCH模块式放大器1 |
|||
|
技
术
性
能 |
型号 |
1M0.8-RGC1 |
1M2.5-RGC1 |
|
应用对象 |
用于单电磁铁、不带位移传感器的比例阀 |
||
|
质量/kg |
0.25 |
||
|
铁磁铁电流/功率 |
0.8A/20Ｗ |
2.5A/35Ｗ |
|
|
输入电流/A |
1.25 |
1.5 |
|
|
当输入电压较低，以及电磁铁连线较长时，电流会大于上述值 |
|||
|
功率(典型)/V·A |
30 |
35 |
|
|
输出到比例铁磁铁信号(9)-(10) |
脉宽调制信号Imax＝2.5A |
||
|
缓冲时间/s |
0.05~5 |
||
|
调整 |
0.05~5s |
||
|
零位 |
|||
|
增益 |
|||
|
缓冲时间 |
|||
|
特点 |
输入输出短路保护 |
||
|
|
PWM输出级快速充放电，高响应 |
||
|

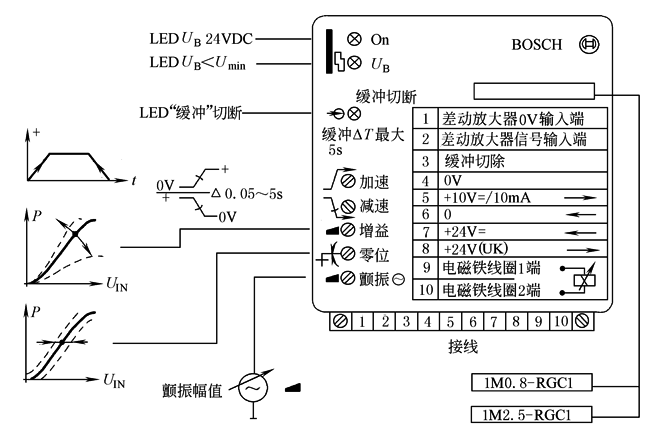

原
理
图 |
|
||
