比例控制阀 |
|||||||||||
|
表1 |
|||||||||||
|
技 术 性 能 |
型 号 |
NG10 |
NG16 |
NG25 |
NG32 |
||||||
|
公称流量(Δp＝0.5MPa)/L·min-1 |
80 |
180 |
350 |
1000 |
|||||||
|
最大流量/L·min-1 |
170 |
450 |
900 |
2000 |
|||||||
|
最高工作压 力/MPa |
P，A，B口 |
35 |
|||||||||
|
T口 |
25 |
||||||||||
|
先导级控制压力/MPa |
(X口及P口)最低0.8，最高25 |
||||||||||
|
零位泄漏 p＝10MPa |
主级/L·min-1 |
0.25 |
0.4 |
0.6 |
1.2 |
||||||
|
先导级/L·min-1 |
0.15 |
0.15 |
0.35 |
1.1 |
|||||||
|
先导阀Qn/L·min-1 |
2 |
4 |
12 |
40 |
|||||||
|
工作介质 |
符合DIN 51524~535液压油，使用其他液压油时，先向厂家咨询 |
||||||||||
|
黏度范围/mm2·s-1 |
20~100(推荐)，最大范围(10~800) |
||||||||||
|
油液温度/℃ |
-20~80 |
||||||||||
|
介质清洁度 |
NAS 1638-8或ISO 4406-17/14，通过采用βx＝75过滤器达到x＝10 |
||||||||||
|
中位正遮盖量 |
18%~22%阀芯行程 |
||||||||||
|
滞环/% |
＜0.1(不可测) |
||||||||||
|
温漂/% |
＜1(当ΔT＝20~50℃) |
||||||||||
|
响应时间/ms 100%信号变化 |
px＝10MPa |
40 |
80 |
80 |
130 |
||||||
|
px＝1MPa |
150 |
250 |
250 |
500 |
|||||||
|
暂载率/% |
100 |
||||||||||
|
电磁铁电流/Ａ |
最大2.7 |
||||||||||
|
线圈阻抗R20/Ω |
2.4 |
||||||||||
|
功率/V·A |
最大25 |
||||||||||
|
配套放大器 |
2STV，2STV-RGC2 |
||||||||||
|
型
号
及
标
记 |
符号1∶1+2∶1 |
NG |
Qnom(Δp＝0.5MPa) QA∶QB |
控制油 |
质量 /kg |
型号标记 |
|||||
|
P/X |
T/Y |
||||||||||
|
|
10 |
80∶80 |
外部 |
外部 |
8.35 |
0811404180 |
|||||
|
内部 |
内部 |
|
|||||||||
|
80∶50 |
外部 |
外部 |
0811404181 |
||||||||
|
内部 |
内部 |
0811404182 |
|||||||||
|
|
80∶80 |
外部 |
外部 |
0811404183 |
|||||||
|
内部 |
内部 |
0811404188 |
|||||||||
|
80∶50 |
外部 |
外部 |
0811404184 |
||||||||
|
内部 |
内部 |
0811404185 |
|||||||||
|
|
16 |
180∶180 |
外部 |
外部 |
10.2 |
0811404210 |
|||||
|
内部 |
内部 |
|
|||||||||
|
180∶120 |
外部 |
外部 |
0811404212 |
||||||||
|
内部 |
内部 |
|
|||||||||
|
|
180∶180 |
外部 |
外部 |
0811404209 |
|||||||
|
内部 |
内部 |
|
|||||||||
|
180∶120 |
外部 |
外部 |
0811404213 |
||||||||
|
内部 |
内部 |
|
|||||||||
|
|
25 |
350∶350 |
外部 |
外部 |
18 |
0811404407 |
|||||
|
内部 |
内部 |
|
|||||||||
|
350∶230 |
外部 |
外部 |
0811404408 |
||||||||
|
内部 |
内部 |
|
|||||||||
|
|
350∶350 |
外部 |
外部 |
0811404406 |
|||||||
|
内部 |
内部 |
|
|||||||||
|
350∶230 |
外部 |
外部 |
0811404409 |
||||||||
|
内部 |
内部 |
|
|||||||||
|
|
10 |
80∶50∶10 |
外部 |
外部 |
8.35 |
0811404186 |
|||||
|
内部 |
内部 |
|
|||||||||
|
16 |
180∶120∶30 |
外部 |
外部 |
10.2 |
0811404214 |
||||||
|
内部 |
内部 |
|
|||||||||
|
25 |
350∶230∶60 |
外部 |
外部 |
18 |
0811404420 |
||||||
|
内部 |
内部 |
|
|||||||||
|
|
10 |
80∶50∶10 |
外部 |
外部 |
8.35 |
0811404187 |
|||||
|
内部 |
内部 |
|
|||||||||
|
16 |
180∶120∶30 |
外部 |
外部 |
10.2 |
0811404211 |
||||||
|
内部 |
内部 |
|
|||||||||
|
25 |
350∶230∶60 |
外部 |
外部 |
18 |
0811404421 |
||||||
|
内部 |
内部 |
|
|||||||||
|
|
32 |
按需要确定，Q＝1000L/min |
80 |
0811404… |
|||||||
|
1000∶1000L/min 中位机能 01X/Ｙ外部 |
|
0811404500 |
|||||||||
|
表2 |
|
|

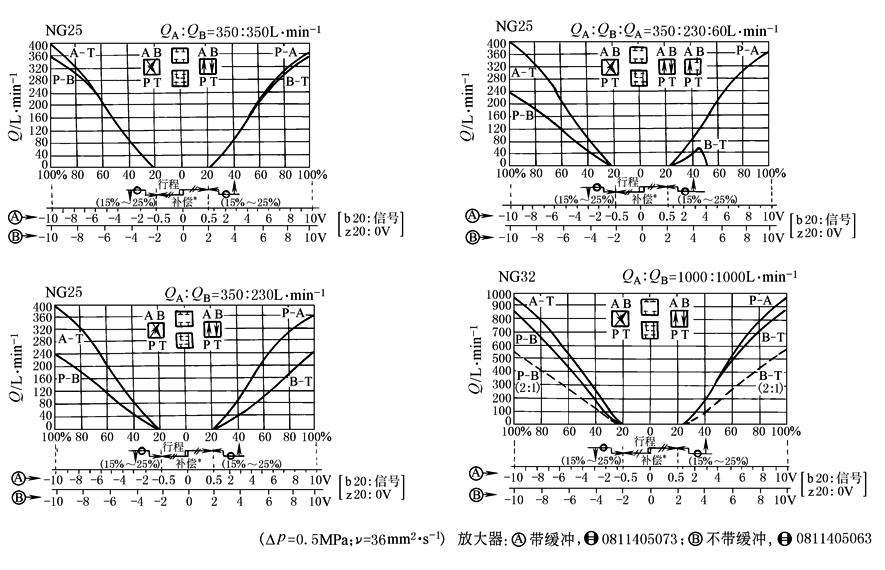

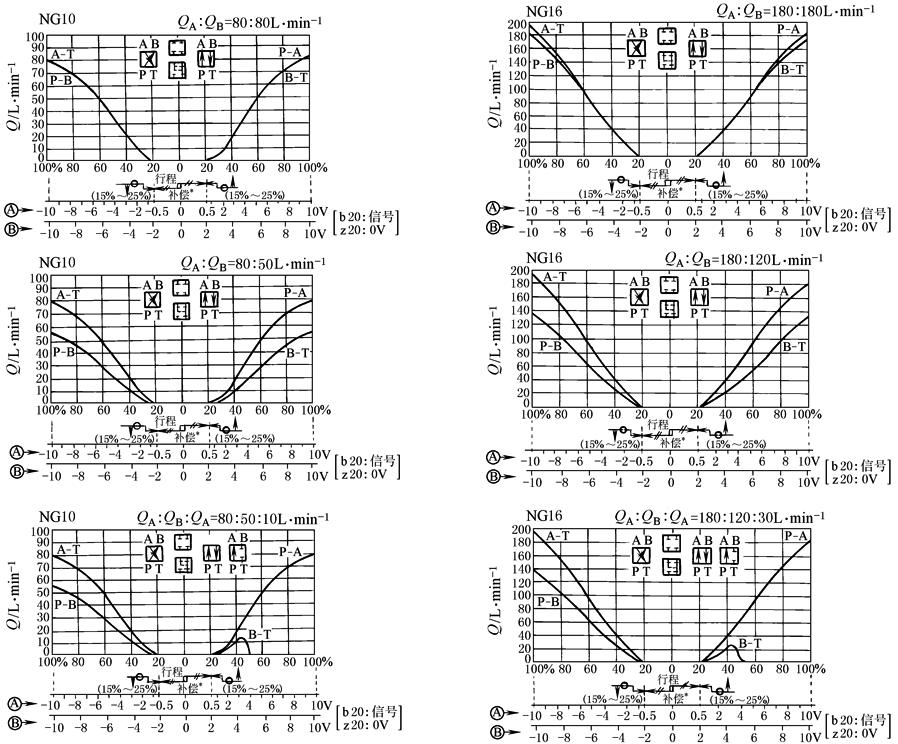

NG10、NG16、NG25和NG32的特性曲线 |
|
