BOSCH带集成放大器比例方向阀 |
||||||||
|

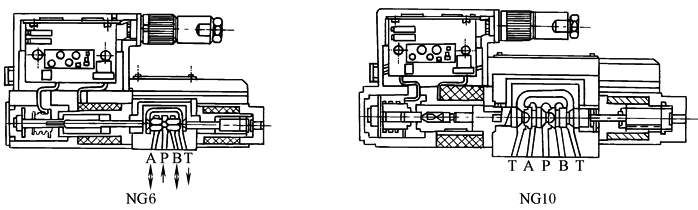

结 构 图 |
|
|||||||
|
技
术
性
能 |
型 号 |
NG6(ISO 4401) |
NG10(ISO 4401) |
|||||
|
Δp＝0.5MPa/台肩 公称流量(8V时)QA/L·min-1 |
4.718 |
8.532 |
50 |
80 |
||||
|
14(+/-3%) |
25(+/-3%) |
35(+/-3%) |
70(+/-3%) |
|||||
|
泄漏100 1/台肩 |
|
≤80cm3/min |
80cm3/min |
|||||
|
最高工作压力/MPa |
P，A，B口 |
31.5 |
|
|||||
|
T口 |
20 |
|
||||||
|
工作介质 |
符合DIN51524~535液压油，使用其他液压油时，先向厂家咨询 |
|||||||
|
黏度范围/mm2·s-1 |
20~100(推荐)，最大范围(10~800) |
|||||||
|
油液温度/℃ |
-20~80 |
|||||||
|
介质清洁度 |
NAS1638-8或ISO4406-17/14，通过采用βx＝75过滤器达到x＝10 |
|||||||
|
暂载率/% |
100 |
|||||||
|
电磁铁连接型式 |
7芯插头，PG11 |
|||||||
|
电源：端子A、B |
额定24VDC，最小21VDC/最大40VDC，最大波动2VDC |
|||||||
|
功率/Ｗ |
30 |
50 |
||||||
|
外接保险丝 |
2.5AF |
|||||||
|
输入信号：端子D、E |
0~+10V，差动放大器，Ri＝100kΩ |
|||||||
|
相对于0V最高 |
|
|||||||
|
差动输入电压 |
||||||||
|
测试信号 |
0~+10V，与主阀芯位移成比例 |
|||||||
|
端子 |
F：Vtest |
Ra＝10kΩ |
||||||
|
C：0V |
|
|||||||
|
接地安全线 |
只有电源变压器不符合VDE0551时才需连接 |
|||||||
|
推荐电缆 |
7芯屏蔽电缆18AWG，最大距离：19.8m；16AWG，最大距离：38m |
|||||||
|
调整UD-E+8V＝(工厂设定)±3%， 额定Q(Δp＝0.5MPa)/L·min-1 |
14 |
25 |
35 |
70 |
||||
|
典型Qn/L·min-1 |
18 |
32 |
50 |
80 |
||||
|
配套放大器 |
QV45 |
|||||||
|
滞环/% |
≤0.3 |
|||||||
|
分辨率/% |
≤0.2 |
|||||||
|
响应 时间/ms |
100%指令信号 |
30 |
50 |
|||||
|
10%指令信号 |
5 |
15 |
||||||
|
温漂/% |
＜1(当ΔT＝40℃) |
|||||||
|
质量/kg |
3.9 |
8.8 |
||||||
|

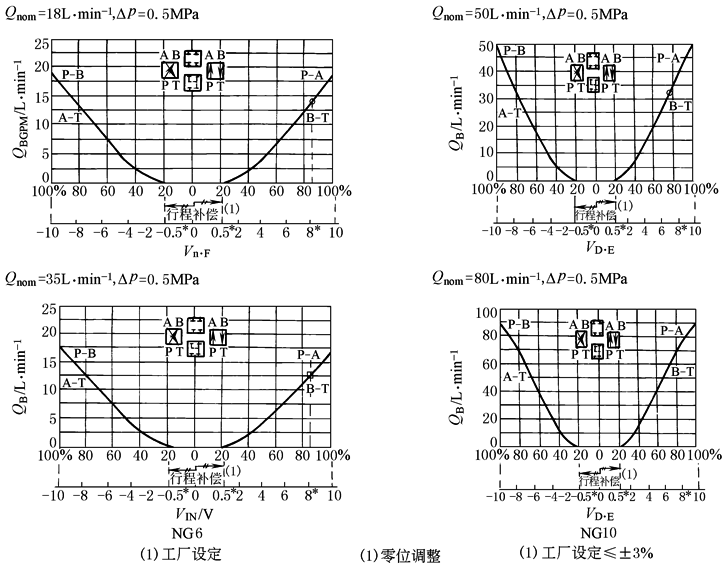

特 性 曲 线 |
|
|||||||
