BOSCH比例方向阀(带位移控制) |
||||||||||
|

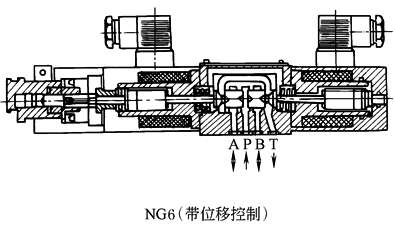

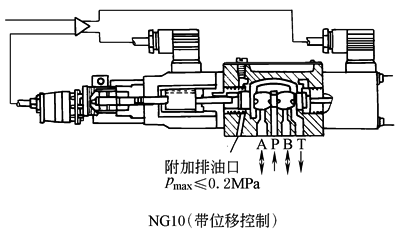

结 构 图 |
|
|||||||||
|
技
术
性
能 |
型号 |
NG6 |
NG10 |
|||||||
|
公称流量/L·min-1 Δp＝0.8MPa时 |
7.5 |
10 |
20 |
35 |
40 |
80 |
80∶45 |
|
||
|
最高工作压力/MPa |
P，A，B口 |
31.5 |
31.5 |
|||||||
|
T口 |
25 |
25 |
||||||||
|
L口 |
|
0.2 |
||||||||
|
工作介质 |
符合DIN 51524~535液压油，使用其他液压油时，先向厂家咨询 |
|||||||||
|
黏度范围/mm2·s-1 |
20~100(推荐)，最大范围(10~800) |
|||||||||
|
油液温度/℃ |
-20~80 |
|||||||||
|
介质清洁度 |
NAS1638-8或ISO 4406-17/14，通过采用βx＝75过滤器达到x＝10 |
|||||||||
|
暂载率/% |
100 |
|||||||||
|
电磁铁电流/Ａ |
最大2.7 |
最大3.7 |
||||||||
|
线圈阻抗R20/Ω |
3.0 |
2.5 |
||||||||
|
功率/Ｗ |
最大25 |
最大50 |
||||||||
|
配套放大器 |
WV45-RGC2 |
WC60-RGC2 |
||||||||
|
滞环/% |
≤0.3 |
≤0.75 |
||||||||
|
灵敏度/% |
≤0.2 |
≤0.5 |
||||||||
|
制造公差pmax |
≈5% |
≈10% |
||||||||
|
响应时间/ms |
100%指令信号 |
30 |
50 |
|||||||
|
10%指令信号 |
15 |
20 |
||||||||
|
特
性
曲
线 |

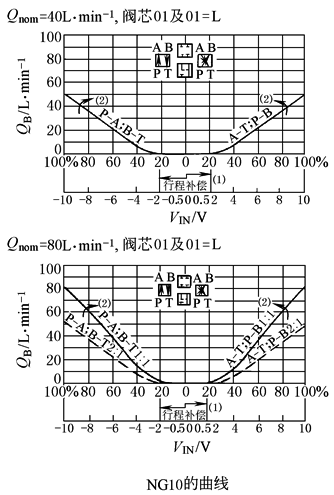

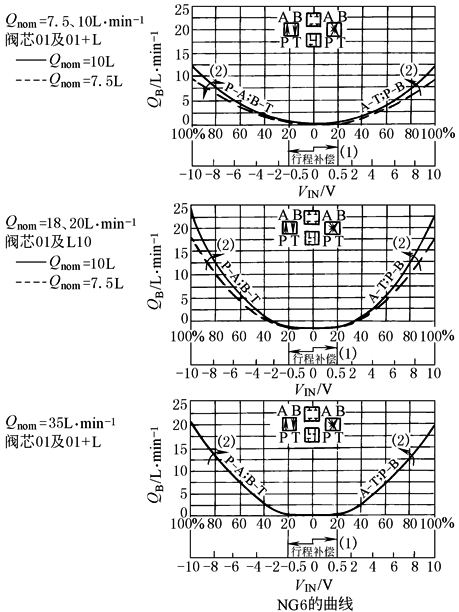

(1)零位调整；(2)增益调整 |
|||||||||
