BOSCH不带位移传感器比例方向阀 |
|||||
|

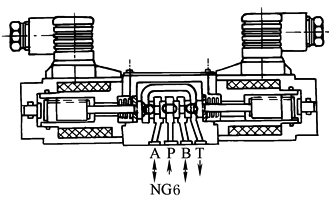

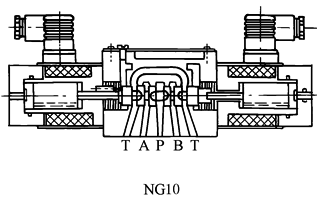

结 构 图 |
|
||||
|
技 术 性 能 |
型号 |
NG6 |
NG10 |
||
|
公称流量/L·min-1 |
7.5、18或35(Δp＝0.8MPa) |
40、80、80:45(Δp＝0.8MPa) |
|||
|
最高工作压力/MPa |
P，A，B口 |
|
31.5 |
||
|
T口 |
25 |
25(L口：0.2) |
|||
|
工作介质 |
符合DIN51524~535液压油，使用其他液压油时，先向厂家咨询 |
||||
|
黏度范围/mm2·s-1 |
20~100(推荐)，最大范围10~800 |
||||
|
油液温度/℃ |
-20~80 |
||||
|
介质清洁度 |
NAS1638-8或ISO4406-17/14，通过采用βx＝75过滤器达到x＝10 |
||||
|
暂载率/% |
100 |
||||
|
电磁铁电流/Ａ |
最大2.5 |
最大2.5 |
|||
|
线圈阻抗R20/Ω |
3.0 |
5.8 |
|||
|
功率/Ｗ |
最大25 |
最大50 |
|||
|
配套放大器 |
2M45-2.5A，2M2.5-RGC2，2CH./2.5A，25P |
||||
|
滞环/% |
≤4 |
≤6 |
|||
|
分辨率/% |
≤3 |
≤4 |
|||
|
响应时间/ms (100%指令信号) |
70 |
100 |
|||
|
质量/kg |
2.6 |
7.7 |
|||
|

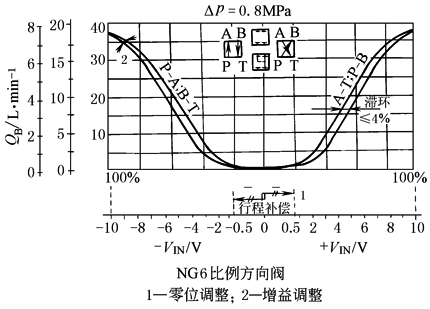

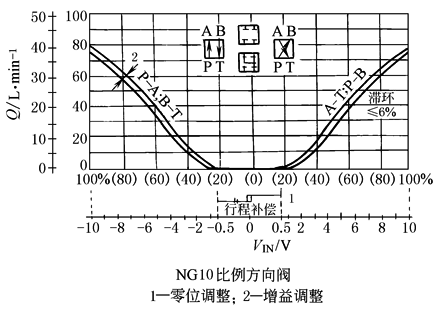

特 性 曲 线 |
|
|
|||
