BOSCH比例流量阀(带位移控制及不带位移控制) |
||||||||
|

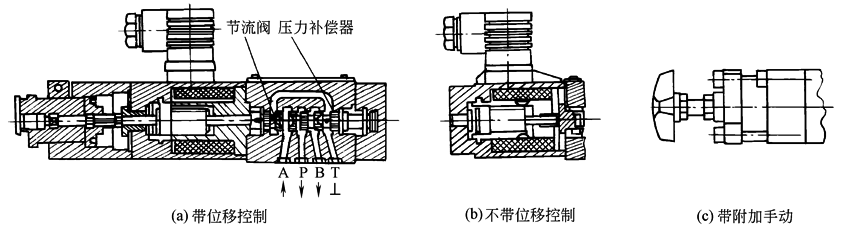

结 构 图 |
|
|||||||
|
技
术
性
能 |
型 号 |
NG6(ISO4401)比例流量阀 |
NG10(ISO4401)比例流量阀 |
|||||
|
公称流量/L·min-1 |
进油 |
— |
30 |
30 |
35 |
65 |
80 |
|
|
控制 |
2.6 |
7.5 |
10 |
35 |
|
|
||
|
可控Qmin/L·min-1 |
10 |
— |
40 |
50 |
|
|||
|
最高工作压力/MPa |
A，B口 |
25或10 |
||||||
|
T口 |
堵住 |
|||||||
|
P口 |
堵住或25残油口 |
|||||||
|
最低压差A→B/MPa |
Qnom＝2.6L·min-1及7.5L·min-1，0.4~0.6MPa |
0.8 |
||||||
|
Qnom＝10L·min-1及35L·min-1，1~1.4MPa |
|
|||||||
|
工作介质 |
符合DIN51524~535液压油，使用其他液压油时，先向厂家咨询 |
|||||||
|
黏度范围 |
20~100mm2·s-1(推荐)，最大范围(10~800mm2·s-1) |
|||||||
|
油液温度 |
-20~80℃ |
|||||||
|
介质清洁度 |
NAS1638-8或ISO4406-17/14，通过采用βx＝75过滤器达到x＝10 |
|||||||
|
位移传感器连接型式 |
特殊连接件 |
|||||||
|
带位移控制 |
不带位移控制 |
不带位移控制 |
带位移控制 |
|||||
|
电磁铁电流/Ａ |
最大2.7 |
最大2.5 |
最大2.5 |
最大2.7 |
||||
|
线圈阻抗R20/Ω |
2.7 |
2.5 |
2.5 |
2.7 |
||||
|
功率/Ｗ |
25 |
25 |
||||||
|
配套放大器 |
QV45 |
1M45-2.5A |
1M45-2.5A |
QV45 |
||||
|
滞环 |
≤1% |
≤±2.5% |
≤±2.5% |
≤1% |
||||
|
分辨率 |
≤0.5% |
≤±1.5% |
≤±1.5% |
≤0.5% |
||||
|
响应时间(100%指令信号) |
35/25ms |
70ms |
35/25ms |
70ms |
||||
|
最大负载变化时响应时间 |
≤30ms |
≤30ms |
≤45ms |
≤45ms |
||||
|

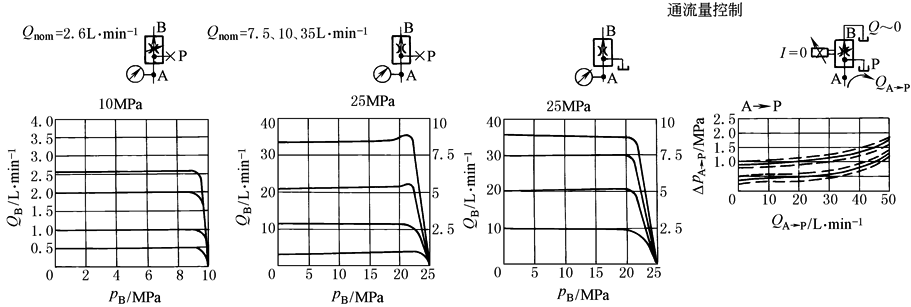

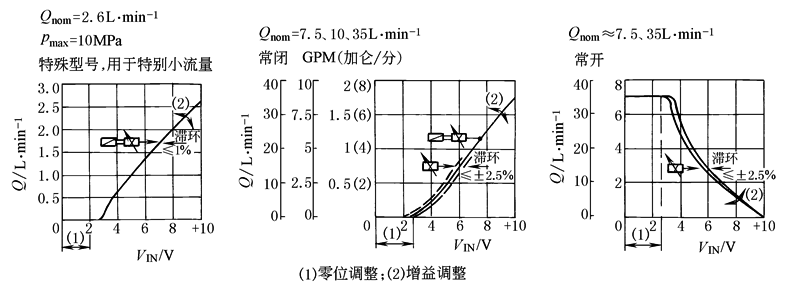

NG6 比 例 流 量 阀 特 性 曲 线 |
|
|||||||
|

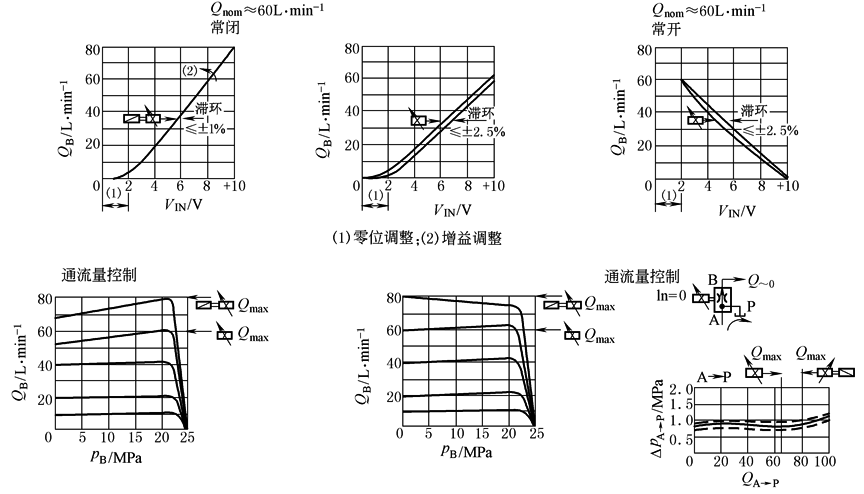

NG10 比 例 流 量 阀 特 性 曲 线 |
|
|||||||
