BOSCH NG10带集成放大器比例节流阀(带位移控制) |
||||
|
技
术
性
能 |
公称流量(Δp＝0.5MPa)/L·min-1 |
50 |
80 |
|
|
泄漏/节流口Δp＝10MPa I＝0 |
≤80cm3/min |
|||
|
最高工作压力 /MPa |
P、A、B口 |
31.5 |
||
|
T口 |
20 |
|||
|
工作介质 |
符合DIN51524…535液压油，使用其他液压油时，先向厂家咨询 |
|||
|
黏度范围/mm2·s-1 |
20~100(推荐)，最大范围(10~800) |
|||
|
油液温度/℃ |
-20~80 |
|||
|
介质清洁度 |
NAS1638-8或ISO 4406-17/14，通过采用βx＝75过滤器达到x＝10 |
|||
|
电磁铁连接型式 |
7芯插头，PG11 |
|||
|
电源 端子A：，B： |
额定24VDC，最小21VDC/最大40VDC，最小波动2VDC |
|||
|
功率 |
最大30V·A |
|||
|
外接保险丝 |
2.5AF |
|||
|
输入信号 端子D：Vin E：0V |
0~10V |
|||
|
差动放大器 |
||||
|
Ri＝100kΩ |
||||
|
相对于0V最高差动输入电压 |
|
|||
|
D→B，最大18VDC |
|
|||
|
E→B |
|
|||
|
测试信号 |
0~10V，与主阀芯位移成比例 |
|||
|
接地安全引线 |
只有当电源变压器不符合VDE0551时才需要 |
|||
|
推荐电缆 |
7芯屏蔽电缆用18AWG，最大距离：19.8m；用16AWG，最大距离：38m |
|||
|
调整 |
工厂设定 |
|||
|
滞环/% |
≤±0.3 |
|||
|
灵敏度/% |
≤±0.2 |
|||
|
响应 时间/ms |
100%指令信号 |
≈25 |
||
|
10%指令信号 |
≈10 |
|||
|
温漂 |
＜1%，当ΔT＝40℃ |
|||
|
质量 |
7.1kg |
|||
|

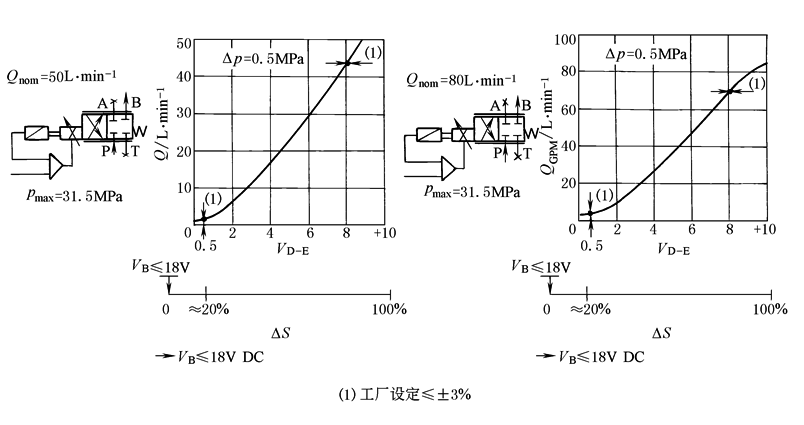

特 性 曲 线 |
|
|||
