BOSCHNG6、NG10比例节流阀(带位移控制) |
||||||||
|

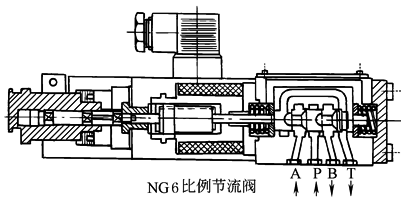

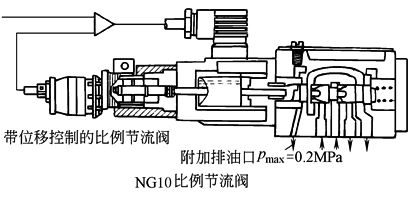

结 构 图 |
|
|
||||||
|
技
术
性
能 |
型 号 |
NG6比例节流阀 |
NG10比例节流阀 |
|||||
|
Δp＝0.8MPa公称流量 /L·min-1 |
10 |
20 |
35 |
20 |
40 |
80 |
||
|
泄漏/节流口 I＝0 (Δp＝10MPa) |
≤80cm3/min |
|||||||
|
最高工作 压力/MPa |
P、A、B口 |
31.5 |
31.5 |
|||||
|
T口 |
25 |
25 |
||||||
|
L口 |
|
≤0.2 |
||||||
|
工作介质 |
符合DIN51524…535液压油，使用其他液压油时，先向厂家咨询 |
|||||||
|
黏度范围/mm2·s-1 |
20~100(推荐)，最大范围(10~800) |
|||||||
|
油液温度/℃ |
-20~80 |
|||||||
|
介质清洁度 |
NAS1638-8或ISO4406-17/14，通过采用βx＝75过滤器达到x＝0 |
|||||||
|
暂载率/% |
100(9VDC) |
100 |
||||||
|
滞环/% |
≤±0.3 |
≤±0.3 |
||||||
|
灵敏度/% |
≤±0.2 |
≤±0.2 |
||||||
|
响应时间/ms 100%指令信号 |
≈12 (特征参数对应放大器QV45) |
≈25 ≈15ms(特征参数对应放大器QV60) |
||||||
|
电磁铁电流/A |
最大2.7 |
最大3.7 |
||||||
|
线圈阻抗R20/Ω |
3.0 |
2.5 |
||||||
|
功率/W |
25(max) |
50(max) |
||||||
|
配套放大器 |
QV45，QV45-RGC1，QV45-RGC3 |
QV60，QV60-RGC1，QV60-RGC3 |
||||||
|
特
性
曲

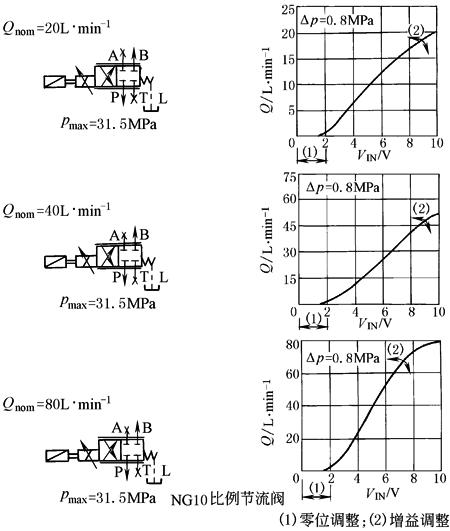

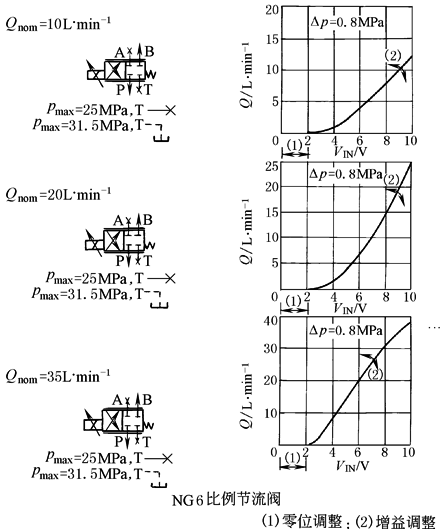

线 |
|
|
||||||
