BOSCH NG6、NG10比例节流阀(不带位移控制) |
|
|||||||
|
功 能 图 |
|
|
|
|||||
|
技
术
性
能 |
型号 |
NG6 |
NG10 |
型号 |
NG6 |
NG10 |
|
|
|
比例节流阀 |
比例节流阀 |
|
||||||
|
Δp＝0.8MPa公称流量/L·min-1 |
每个通道 18或35 |
每个通道 40或80 |
暂载率/% |
100(9VDC) |
|
|||
|
滞环/% |
≤±2 |
≤±5 |
|
|||||
|
泄漏/节流口I＝0(Δp＝10MPa) |
≤80cm3/min |
≤150cm3/min |
灵敏度/% |
≤±1.5 |
≤±3 |
|
||
|
响应时间/ms 100%指令信号 |
上升：50 下降：20 |
上升：100 下降：100 |
||||||
|
最高工作 压力/MPa |
P，A，B口 |
31.5 |
||||||
|
T口 |
25 |
(特征参数对应1M45-2.5A) |
|
|||||
|
工作介质 |
符合DIN51524…535液压油，使用其他液压油时，先向厂家咨询 |
电磁铁电流/A |
最大2.5 |
最大2.5 |
|
|||
|
线圈阻抗R20/Ω |
3.0 |
5.8 |
|
|||||
|
黏度范围/mm2·s-1 |
20~100mm2/s(推荐)，最大范围10~800mm2/s |
功率/W |
25(max) |
50(max) |
|
|||
|
配套放大器 |
1M45-2.5A，AS2.5-V，PV45-RGC3 |
1M45-2.5A，AS2.5-V，1M25-RGC1 |
||||||
|
油液温度/℃ |
-20~80 |
|
||||||
|
介质清洁度 |
NAS1638-8或ISO4406-17/14，通过采用βx＝75过滤器达到x＝10 |
质量/kg |
2 |
2.3 |
|
|||
|

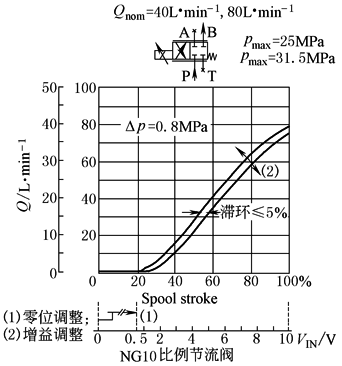

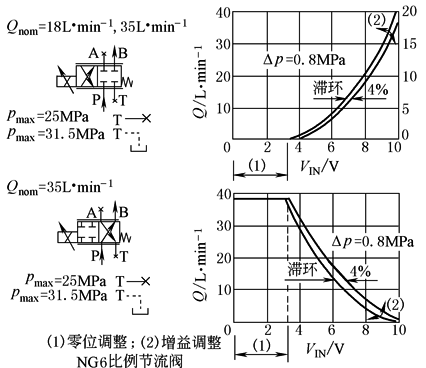

特 性 曲 线 |
|
|
|
|||||
