BOSCH NG6三通比例减压阀(不带/带位移控制) |
|||||||||
|

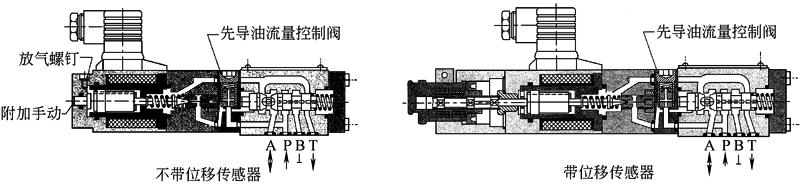

功能图 |
|
||||||||
|
技 术
性
能 |
型 号 |
不带位移传感器(NG6) 带位移传感器(NG6) |
型号 |
不带位移传感器(NG6) |
带位移传感器(NG6) |
||||
|
额定流量 |
40 |
油液温度/℃ |
-20~80 |
||||||
|
控制油流量 |
约0.6 |
介质清洁度 |
NAS1638-8或ISO 4406-17/14，通过采用βx＝75过滤器达到x＝10 |
||||||
|
A口公称压力/MPa |
7.5 |
17.5 |
31 |
||||||
|
A口最低压力/MPa |
0，或T口压力 |
暂载率 |
100% |
||||||
|
P口进口压力/MPa |
最小pp＝pA+0.5 |
最小滞环 |
≤±2% |
≤±1% |
|||||
|
最高工作压力/MPa |
A，B |
31.5 |
响应时间 100%指令信号 |
上升：80ms 下降：≤250ms |
50ms(100%指令信号) 20ms(10%指令信号) |
||||
|
T |
25B堵住 |
||||||||
|
工作介质 |
符合DIN51524…535液压油，使用其他液压油时，先向厂家咨询 |
传感器连接型式 |
特殊连接件 |
||||||
|
电磁铁电流/A |
最大0.8 |
最大2.5 |
|||||||
|
线圈阻抗R20/Ω |
22 |
2.5 |
|||||||
|
黏度范围/mm2·s-1 |
20~100(推荐)，最大范围(10~800) |
功率/V·A |
18 |
25 |
|||||
|
配套放大器 |
1M45-0.8A，1M0.8-RGC1，AS0.8-V |
PDV45，PV45-RGC1，PV45-RGC3 |
|||||||
|
质量/kg |
2.3 |
2.4 |
|||||||
|

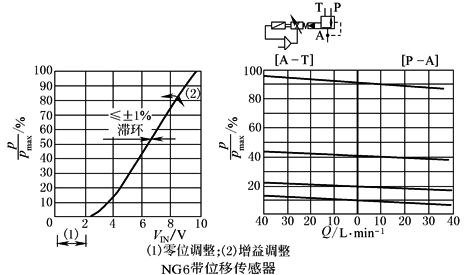

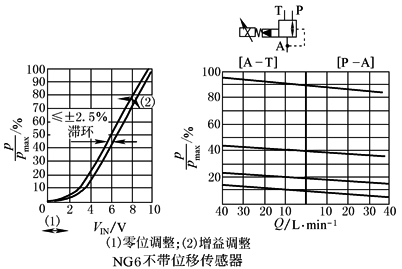

特性曲线 |
|
|
|||||||
