BOSCH NG10比例溢流阀和比例减压阀(带位移控制) |
|||||
|

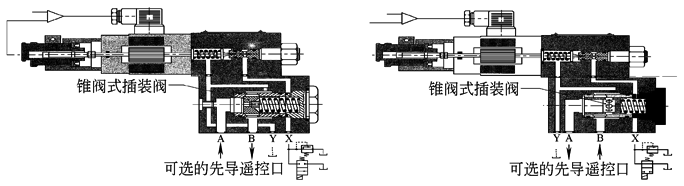

功能图 |
|
||||
|
技术性能 |
型 号 |
比例溢流阀 比例减压阀 |
型 号 |
比例溢流阀 比例减压阀 |
|
|
额定流量/L·min-1 |
120 |
介质清洁度 |
NAS1638-8或ISO4406-17/14，通过采用βx＝75过滤器达到x＝10 |
||
|
公称压力/MPa |
18，31.5 |
||||
|
最低压力/MPa |
0.6，0.8 |
滞环/% |
≤±0.1 |
||
|
最高工作压力/MPa |
A，B |
31.5 |
分辨率/% |
≤±0.5 |
|
|
Y |
0.2控制油外排 |
响应时间(100%指令信号) |
80ms |
||
|
X |
31.5先导遥控 |
位移传感器连接型式 |
特殊连接件 |
||
|
工作介质 |
符合DIN 51524…535液压油，使用其他液压油时，先向厂家咨询 |
电磁铁电流/A |
最大3.7 |
||
|
线圈阻抗R20/Ω |
2.5 |
||||
|
黏度范围/mm2·s-1 |
20~100(推荐)，最大范围(10~800) |
功率/W |
50 |
||
|
配套放大器 |
PV60，PV60-RGC1，PV60-RGC3 |
||||
|
油液温度/℃ |
-20~80 |
质量/kg |
9.5 |
||
|

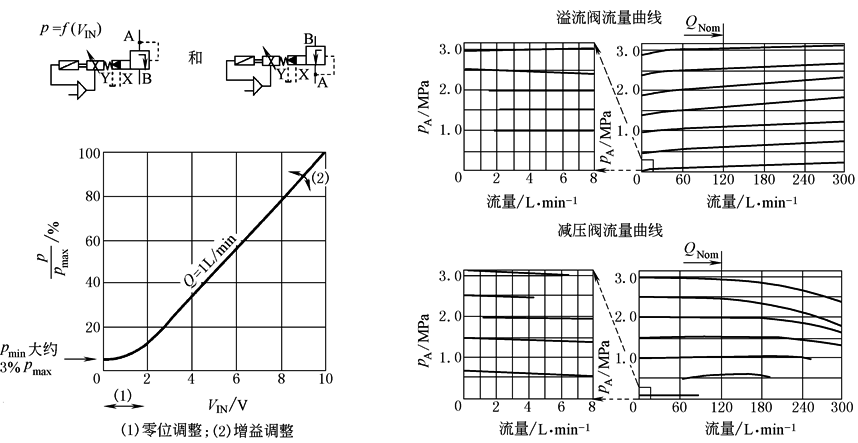

特性曲线 |
|
||||
