插装式比例节流阀 |
|||||||
|

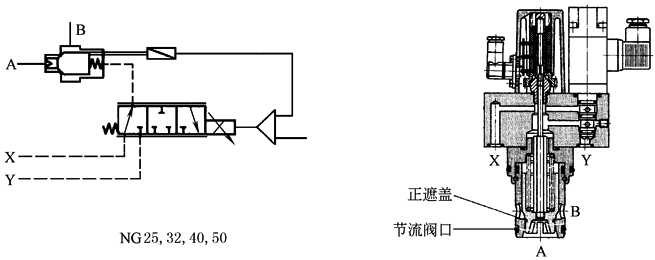

结 构 图 |
|
||||||
|
技
术
性
能 |
型 号 |
NG25 |
NG32 |
NG40 |
NG50 |
||
|
公称流量(p＝0.5MPa)/L·min-1 |
7.5 |
18 |
40 |
|
|||
|
最高工作压力 /MPa |
A，B，X口 |
31.5 |
|||||
|
T口 |
25 |
25 |
|||||
|
最低进口压力/MPa |
A→B：1.2，B→A：2.0 |
||||||
|
先导阀泄漏(p＝10MPa时) |
X→Y：大约＜0.4L·min-1，X→A插装阀中，无泄漏 |
||||||
|
控制油回油 |
有可能情况下零压，最高10MPa |
||||||
|
控制油流量/L·min-1 当p＝10MPa，并具最高动态响应时 |
5 |
5 |
10 |
23 |
|||
|
工作介质 |
符合DIN51524~535液压油，使用其他液压油时，先向厂家咨询 |
||||||
|
黏度范围/mm2·s-1 |
20~100(推荐)，最大范围(10~800) |
||||||
|
油液温度/℃ |
-20~80 |
||||||
|
介质清洁度 |
NAS1638-8或ISO 4406-17/14，通过采用βx＝75过滤器达到x＝10 |
||||||
|
暂载率/% |
100 |
||||||
|
电磁铁电流/A |
最大2.7 |
||||||
|
线圈阻抗R20/Ω |
2.4 |
||||||
|
功率/Ｗ |
最大25 |
||||||
|
配套放大器 |
2/2V，2/2-RGC1 |
||||||
|
滞环/％ |
＜0.2 |
||||||
|
响应 时间 |
/ms |
100%指令信号 |
50 |
90 |
100 |
120 |
|
|
10%指令信号 |
20 |
30 |
40 |
45 |
|||
|
质量/kg |
3.9 |
5 |
7.1 |
11.2 |
|||
|

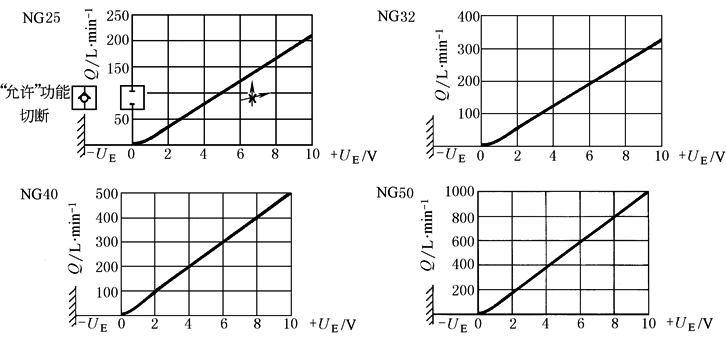

特
性
曲
线 |
Δp＝0.5MPa，ν＝36mm2·s-1 |
||||||
