动圈式伺服阀(SVA8、SVA10) |
|||||||||||||||
|

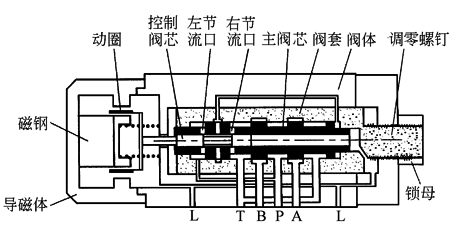

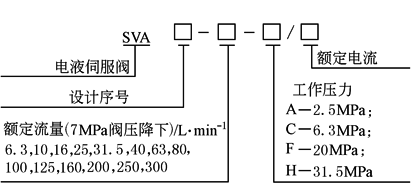

结构及型号意义 |
|
|
|||||||||||||
|
技术性能 |
规格 性能 |
SVA8-□-□/□ |
SVA10-□-□/□ |
||||||||||||
|
额定流量Qn/L·min-1 |
6.3 |
10 |
16 |
25 |
31.5 |
40 |
63 |
80 |
100 |
125 |
160 |
200 |
250 |
300 |
|
|
工作压力ps/MPa |
1~31.5 |
1~20 |
|||||||||||||
|
最大回油背压/MPa |
≤5 |
||||||||||||||
|
额定电流In/mA |
300，1000 |
||||||||||||||
|
线圈电阻/Ω |
30，5 |
||||||||||||||
|
零耗流量/L·min-1 |
＜0.5+5%Qn |
＜0.5+5%Qn |
|||||||||||||
|
滞环/% |
＜0.5 |
||||||||||||||
|
线性度/% |
＜7.5 |
||||||||||||||
|
对称度/% |
＜10 |
||||||||||||||
|
分辨率/% |
＜0.5 |
||||||||||||||
|
零偏/% |
＜3 |
||||||||||||||
|
压力零漂/% |
＜2(ps变化±15%时) |
||||||||||||||
|
温度零漂/% |
油温每变40℃时＜2 |
||||||||||||||
|
压力增益/%ps，1%In |
＞40 |
||||||||||||||
|
频宽(-3dB)/Hz |
＞100 |
＞50 |
|||||||||||||
|
工作液体 |
矿物油(黏度20~40mm2/s) |
||||||||||||||
|
工作油温/℃ |
20~60 |
||||||||||||||
|
要求系统清洁度 |
≤10μm |
||||||||||||||
|
质量/kg |
4.2 |
14.2 |
|||||||||||||
|
配套放大器 |
YCF-6 |
||||||||||||||
|
生产厂 |
北京机械工业自动化研究所 |
||||||||||||||
|

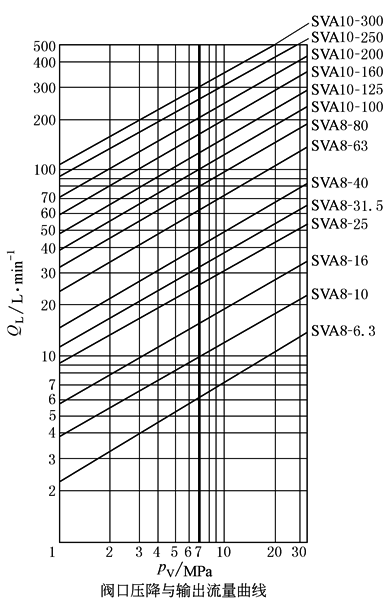

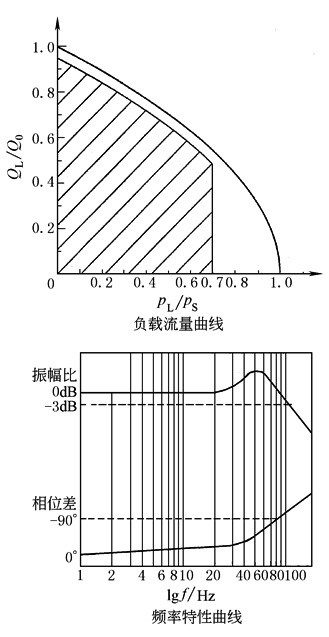

特性曲线 |
|
|
|||||||||||||
