动圈式伺服阀(SV9、SVA9) |
||||||||
|
型 号 |
SV9 |
SVA9 |

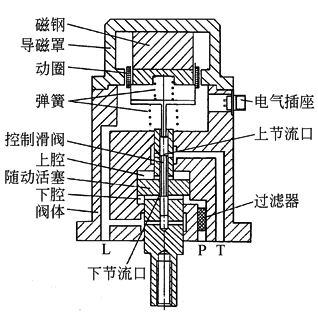

结 构 示 意 图 |
|||||
|
工作压力/MPa |
2.5 4 6.3 |
|
||||||
|
负载能力/N |
≈1500 ≈2400 ≈3800 |
|||||||
|
零耗流量/L·min-1 |
＜1 |
＜2 |
＜3 |
＜1 |
＜2 |
＜3 |
||
|
工作行程/mm |
±6 |
|||||||
|
额定电流/mA |
±150 |
6150 |
6250 |
6100 |
||||
|
线圈电阻/Ω |
60(20℃) |
10(20℃) |
||||||
|
颤振电流/mA |
0~150 |
0~1000 |
||||||
|
颤振频率/Hz |
50~200(正弦波) |
|||||||
|
死区/% |
≤2.5 |
≤1 |
||||||
|
非线性/% |
≤5 |
|||||||
|
压力漂移/% |
≤2 |
≤1 |
||||||
|
负载漂移/mm·N-1 |
≤0.0005 |
|||||||
|
频宽(-3dB)/Hz |
≥8 |
≥10 |
≥17 |
|||||
|
要求油液清洁度 |
≤NAS10级 |
≤NAS12级 |
|
|||||
|
生产厂 |
北京机械工业自动化研究所 |
|||||||
