双喷嘴力反馈式电液伺服阀(MOOG)技术性能

型号

MOOG

30

MOOG

31

MOOG

32

MOOG

34

MOOG

35

MOOG

72

MOOG

78

MOOG

G631

MOOG

760

MOOG

G761

液

压

特

性

额定流量Q_n^①/L·min^-1

1.2~12

6.7~26

27~54

49~73

73~170

96，159，

230

76，114，

151

5，10，20，

40，60，75

3.8，9.5，

19，57

4，10，19，

38，63

额定供油压力p_s/MPa

21

21

供油压力范围/MPa

1~28

1~28

1.4~21

1.4~

31.5

1.4~21铝

1.4~31.5

1.4~

31.5

电

气

特

性

额定电流I_n/mA

8，10，15，20，30，40，50

40，15，8

8，15，

40，200

100，30

200，40，

15，8

8，15，

20，200

线圈电阻/Ω

1500，1000，500，200，130，80，40

80，200，

1000

1000，

200，100

28，300

80，200，

1000

80

颤振电流/%I_n

20

颤振频率/Hz

100~400＞

静

态

特

性

滞环/%

＜3

＜4

＜3

＜3

压力增益/%p_s，%I_n

＞30

按要求

分辨率%

＜0.5

＜1.5

＜0.5

＜1

＜0.5

非线性度/%

＜±7

＜±7

不对称度/%

＜±5

＜±10

重叠量/%

-2.5~2.5

-2.5~2.5

零位静耗流量/L·min^-1

＜0.35+

4%Q_n

＜0.45+

4%Q_n

＜0.5+

3%Q_n

＜0.6+

3%Q_n

＜0.75+

3%Q_n

＜2.0+

4.9^②

＜2.5+

3.5^②

＜2.0~

3.6

＜1.5~

2.3

＜1.2~

2.4

零偏/%

＜2

可外调

供油压力零漂/%

＜±4［供油压力为(60~100)%p_s］

＜±2(供油压力每变化7MPa)

温度零漂/%

＜±2(温度每变化56℃)

＜±4

＜±2(温度每变化38℃)

动

态

特

性

频率

响应^③

幅频宽

(-3dB)/Hz

＞200

＞160

＞110

＞60

＞50

＞15

＞35

＞50

＞70

相频率

(-90°)/Hz

＞200

＞160

＞110

＞80

＞70

＞40

＞70

＞110

＞130

阶跃响应0~90%/ms

＜25

＜35

＜11

＜16标准

＜13高响应

＜6

其

他

工作介质

MIL-H-5606，MIL-H-6083

石油基液压油(38℃时黏度10~97mm²·s^-1)

符合DIN51524标准

工作温度/℃

-40~135

-40~135

-29~135

质量/kg

0.19

0.37

0.37

0.5

0.97

3.5

2.86

2.1

1.13铝

1.91钢

1.1铝

1.8钢

外围尺寸/mm 长

宽

高

170

129

114

146

81

103

138

80

119

96

97.3

72.4

94

94

69

① MOOG72、MOOG78、MOOGG631、MOOG760、MOOG761额定流量的阀压降为7MPa，其他为21MPa。

② 供油压力为7MPa，其他静、动态性能供油压力皆为21MPa。

③ 频率响应指标是由该系列流量最大的产品、输入幅值为±40%I_n、供油压力为21MPa情况下得到的。随流量减少频宽增加。

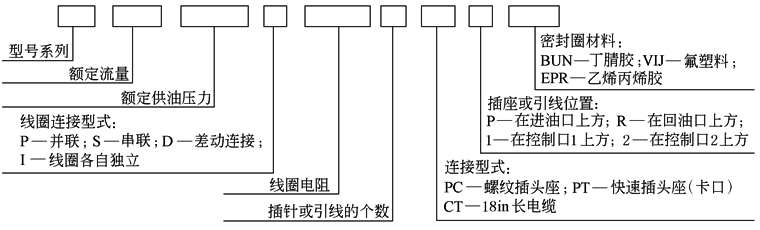

型号意义(MOOG阀)：
