TL型钢制拖链 |
||||||||||||||||||||||||||||||||
|

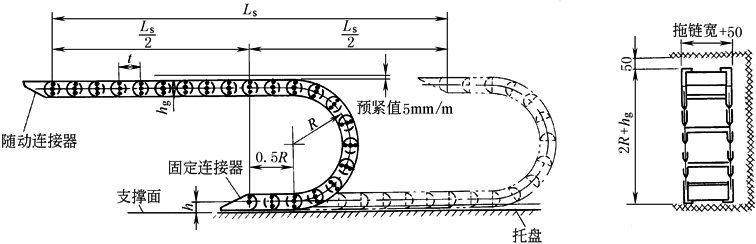

性能参数与外形尺寸
|
||||||||||||||||||||||||||||||||
|
表1 mm |
||||||||||||||||||||||||||||||||
|
型 号 |
TL65 |
TL95 |
TL125 |
TL180 |
TL225 |
|||||||||||||||||||||||||||
|
移动速度/m·min-1 |
≤40 |
|||||||||||||||||||||||||||||||
|
噪声声压级/dB(A) |
≤68(最大移动速度时) |
|||||||||||||||||||||||||||||||
|
寿命/万次 |
≥100(往复) |
|||||||||||||||||||||||||||||||
|
节距 |
t |
65 |
95 |
125 |
180 |
225 |
||||||||||||||||||||||||||
|
弯曲半径 |
R |
75 |
90 |
115 |
125 |
145 |
185 |
115 |
145 |
200 |
250 |
300 |
200 |
250 |
300 |
350 |
470 |
500 |
575 |
700 |
750 |
250 |
300 |
350 |
450 |
490 |
600 |
650 |
350 |
450 |
600 |
750 |
|
拖链最小宽度 |
Bmin |
70 |
120 |
120 |
200 |
250 |
||||||||||||||||||||||||||
|
拖链最大宽度 |
Bmax |
350 |
450 |
550 |
650 |
1000 |
||||||||||||||||||||||||||
|
拖链长度 |
L |
由用户按需要自定 |
||||||||||||||||||||||||||||||
|
支撑板最大孔径 |
D1 |
30 |
50 |
75 |
110 |
150 |
||||||||||||||||||||||||||
|
矩形孔 |
Dmax |
26 |
46 |
72 |
— |
— |
||||||||||||||||||||||||||
|
链板高 |
hg |
44 |
70 |
96 |
144 |
200 |
||||||||||||||||||||||||||
|
|
h |
22 |
35 |
48 |
72 |
100 |
||||||||||||||||||||||||||
|
注：1.当拖链需要的弯曲半径与表列不同或结构有特殊要求时，可与生产厂协商。 2.当拖链超过允许的最大宽度Bmax时，可采用由三条链带平行组成的复合拖链，见下图1。 3.Ls为工作机械移动行程。 4.生产厂为上海英特尔弗莱克斯拖链有限公司(上海江川机件厂)、武汉南星冶金设备备件有限公司等。 |
||||||||||||||||||||||||||||||||
|
因为支撑板最大宽度为600~650mm，在较宽拖链上可以装置多条拖链链带，这样不仅可提高较窄拖链的稳定性，也可通过第三条链带将软管与电缆隔开。图1所示为有三条链带的拖链，SLE型取参数d、12、g，TL型取f、j、k

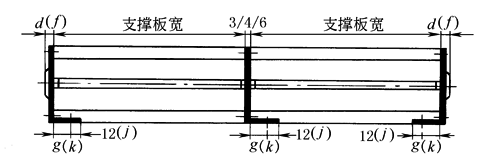

图1 有三条链带的拖链 |
|

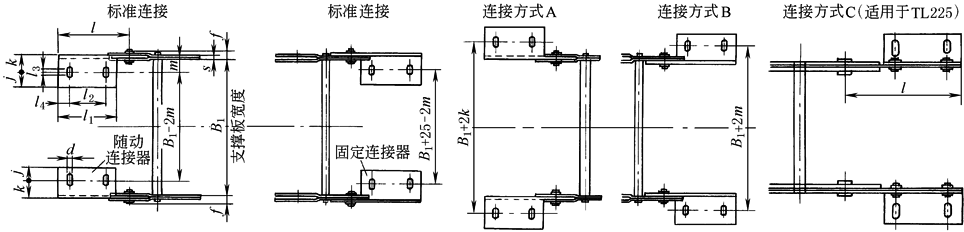

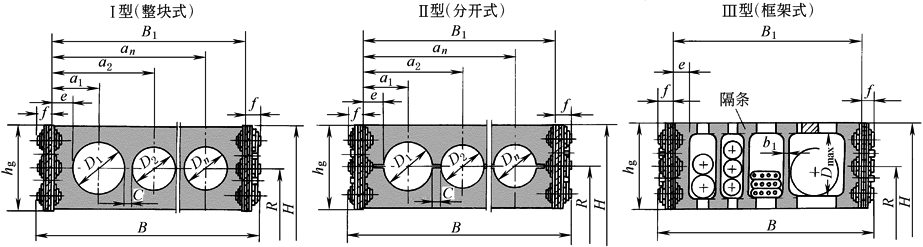

TL型拖链支撑板和联结板尺寸 |
|||||||||||||||||
|
连接板
拖链支撑板
|
|||||||||||||||||
|
表2 mm |
|||||||||||||||||
|
型 号 |
支撑板型式 |
e |
f |
a1~an D1~Dn |
Dmax |
Cmin |
b1 |
j |
k |
m |
l |
l1 |
l2 |
l3 |
l4 |
d |
s |
|
TL65 |
Ⅰ、Ⅱ、Ⅲ |
10 |
8 |
用户按需要自定 D1~n≤Dmax |
26 |
4 |
3 |
13 |
17 |
14 |
95 |
75 |
45 |
5 |
15 |
7 |
3 |
|
TL95 |
Ⅰ、Ⅱ、Ⅲ |
12 |
10 |
46 |
5 |
4 |
25 |
30 |
26 |
125 |
105 |
65 |
10 |
20 |
9 |
4 |
|
|
TL125 |
Ⅰ、Ⅱ、Ⅲ |
12 |
12 |
72 |
6 |
5 |
25 |
30 |
25 |
155 |
130 |
80 |
10 |
25 |
11 |
5 |
|
|
TL180 |
Ⅱ |
15 |
15 |
— |
7 |
— |
25 |
35 |
29 |
210 |
175 |
115 |
10 |
30 |
13 |
6 |
|
|
TL225 |
Ⅱ |
22 |
15 |
— |
10 |
— |
35 |
45 |
39 |
300 |
200 |
140 |
10 |
30 |
18 |
6 |
|
|
注：H＝2R+hg。 |
|||||||||||||||||
|

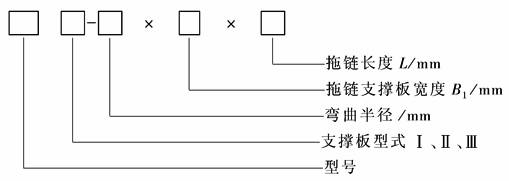

型号意义：
标记示例： 拖链型号TL95，支撑板Ⅲ型，弯曲半径R＝250mm，支撑板宽度B1＝300mm，拖链长度L＝3325mm，记为： 拖链TL95 Ⅲ-250×300×3325(订货时需附支撑板上开孔配置图) 选择计算： 1) 支撑板最大孔径：D1＝1.1d(取整数)，d——管缆最大外径。 2) 选择拖链型号：由支撑板最大孔径D1，按表1选择型号 |
|
|
3) 根据拖链功能要求，确定支撑板型式和拖链的弯曲半径：当拖链需承载较大管缆载荷时，应选用高强度支撑板Ⅰ型；当管路的管接头尺寸大于支撑板孔径或需经常拆装、维修等时，可选用支撑板Ⅱ型；安装管缆的规格品种较多时，可选用支撑板Ⅲ型 4) 确定支撑板宽度B1和拖链宽度B B1＝2e+n1D1+n2D2+…+(n-1)C 式中 D1，D2…——孔径； n1、n2…——对应孔径的孔数； n——总孔数； e、C——查表2； B＝B1+2f 式中 f——查表2 5) 确定拖链长度：由工作机械的移动行程Ls确定拖链的长度L
式中 Ls——工作机械移动行程； R——弯曲半径，见表1； ΔL——安全行程附加值，取ΔL＝R。 |

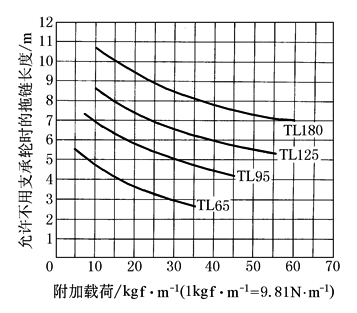

图2 允许不用支承轮时的 拖链长度与附加载荷关系 |
|
计算后，按节距圆整，L＝Zt，Z为节数，t为节距 要注意，液压管在压力下会伸长或缩短，确定拖链长度时应计及软管的这一弹性因素 6) 校核拖链长度：允许不用支承轮时的长度与附加载荷的关系如图2。如果拖链长度超出允许不用支承轮的长度时，建议在拖链下面加支承滚轮等，以免拖链下沉并保证拖链有最佳的移动性能。由用户自制的支承滚轮见图3。

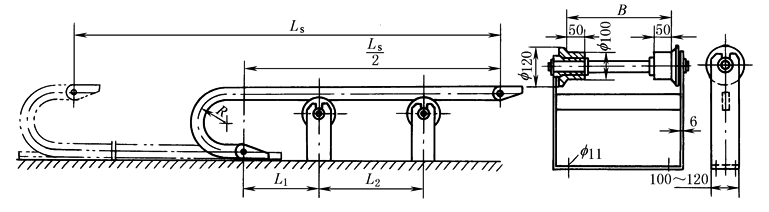

图3 支承滚轮 |
|
