拖链的结构

拖链由两条或两条以上的平行链带、支撑板、销轴和连接板组成。两链带之间用支撑板相互连接，支撑板和链板间用销轴连接，支撑板上开孔用来支撑和拖动电线、电缆或软管。支撑板可以是整块的，也可分开成两块，以利于软管安装。板上的孔为圆形或矩形，也可按用户要求开孔。拖链一端为固定连接板，与机器上的固定件连接或固定于地面，另一端为活动连接板，与机器上的活动部件连接，随活动件一起运动

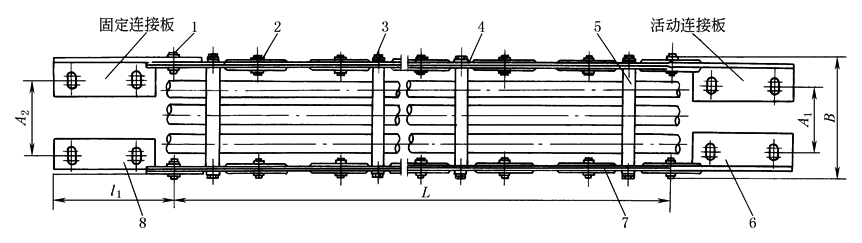

图  拖链结构

1—销轴；2—挡圈；3—螺栓；4—垫圈；5—支撑板；6—活动连接板；7—链板；8—固定连接板
