SLE型钢制拖链 |
|||||||||||||
|
性能参数与联结尺寸
mm |
|||||||||||||
|
型 号 |
弯曲半径R |
节距 |
a |
c |
d |
e |
f |
g |
h |
k |
允许不用支承轮时 |
质量/kg (100mm) |
|
|
长度/m |
载荷/kgf·m-1 |
||||||||||||
|
SLP120 |
50/100/150/200 |
50 |
19 |
35 |
5.5 |
3 |
20 |
7.5 |
7 |
9.5 |
3 |
4 |
2.30 |
|
SLS220 SLP220 SLA220 |
100/150/200 250/300 |
75 |
31 |
50 |
8 |
4 |
30 |
12 |
9 |
15 |
3 2 2 |
20 30 30 |
4.90 4.80 5.50 |
|
SLS320 SLP320 SLA320 |
150/200/250 300/400 |
100 |
49 |
75 |
10 |
4 |
50 |
17 |
11 |
21 |
4 3 3 |
25 40 40 |
9.10 9.10 10.00 |
|
SLS520 SLP520 SLA520 |
200/250/300 400/500 |
125 |
68 |
100 |
14 |
4 |
70 |
22 |
13 |
28 |
6 4 4 |
30 50 50 |
18.10 18.10 19.30 |
|
SLA620 SLP620 |
250/300/400 500/600 |
175 |
118 |
150 |
14 |
8 |
115 |
26 |
13 |
32 |
10 8 |
10 30 |
25.00 |
|
注：1．1kgf/m＝9.81N/m。 2．当每分钟超过2个行程数或υ≈1m/s时，选用淬火钢制拖链，并选择较大弯曲半径。 3．生产厂为上海英特尔弗莱克斯拖链有限公司(上海江川机件厂)。 |
|||||||||||||
|

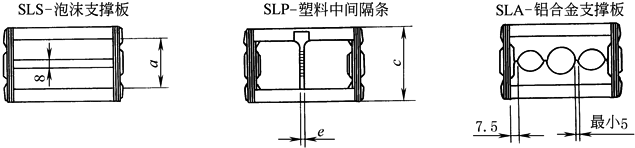

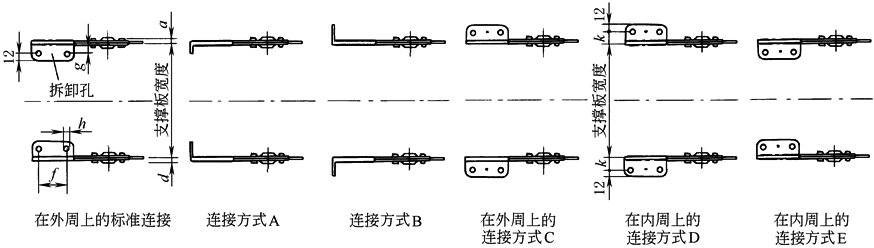

标记示例 拖链型号SLA520、弯曲半径300mm、拖链长度6875mm、支撑板宽度350mm、连接方式D或E、安装方式“S”，记为：拖链SLA520/300×6875/350-D/E(标准连接不注)“S”(订货时需附支撑板上开孔配置图) 选型说明 1) SLE型拖链有三种支撑板，采用铝合金支撑板时型号标记为SLA，采用塑料中间隔条时标记为SLP，采用泡沫支撑板时标记为SLS。选用SLS型时，需事先与生产厂联系 2) 通常每两节链板提供一条支撑板，如每一节均需支撑板，则将型号中末尾数字0改为1，如：SLA521(或121、221、321、621) 3) 选用铝合金全封闭型——“银星护板”拖链，则型号标记为：SLE325(或525、625)，如：SLE325/200×2100/200“h” 4) 选用带不锈钢护带的拖链，则在标记最后加“带不锈钢护带”，如：SLA320/200×2100/200“h”带不锈钢护带 5) 拖链使用行程最大为32m；支撑板宽度为150~600mm，最大可达1200mm；孔与孔间隔最小为5mm；链板高度为35~150mm 6) 弯曲半径根据最大缆管的弯曲半径选择，并应达到最大缆管直径的10倍，按上表选取，行程小时选较小的弯曲半径

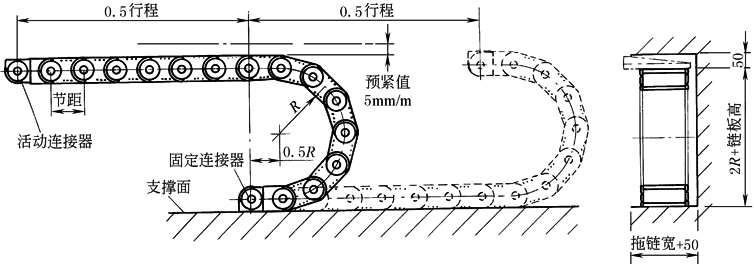

8) 由缆管最大直径确定支撑板的高度(即链板高度)。但当工作机械最大限度运转时，如拖链宽度超过300mm，拖链长度超过4m，出于稳定性原因，应考虑选择加大一号规格的拖链 安装方式(见下图)
安装方式 F—固定连接；B—活动连接 |
