国产非ISO标准紧凑型气缸(f 12~100mm)

国产非ISO标准紧凑型气缸(f 12~100mm)
表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

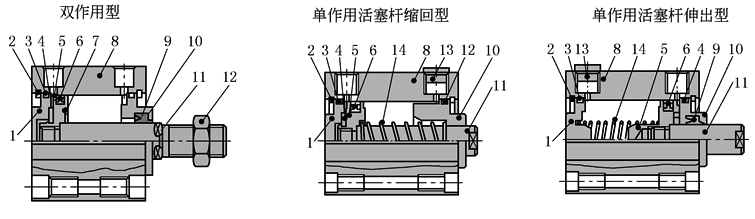

类型	1—后盖；2—C形扣环；3—前后盖；4—防撞垫片；5—活塞；6—活塞；7—防撞垫片；8—本体；9—前后密封圈；10—前盖； 11—活塞杆；12—螺母；13—消音器；14—弹簧
	内径								12，16				20			25											32，40，50，63，80，100
	复动型				不附磁				5~60 每5一级				5~85 每5一级			5~90 每5一级						100~110 每10一级					5~90 每5一级						100~130 每10一级
					附磁				5~50 每5一级				5~75 每5一级			5~90 每5一级						100					5~90 每5一级						100~120 每10一级
	最大行程								60				100			120											130
	单动型				不附磁				5~30 每5一级				5~30 每5一级			5~30 每5一级											5~30 每5一级						—
					附磁				5~30 每5一级				5~30 每5一级			5~30 每5一级											5~30 每5一级						—
	最大行程								30																								—

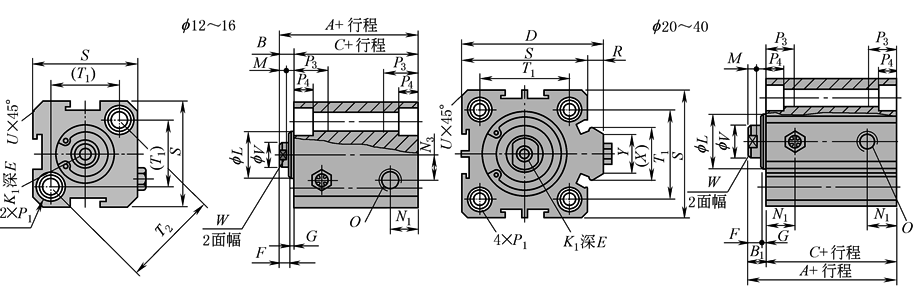

标准型、标准型带磁性开关尺寸
	内径	标准型						附磁型				D		E						F			G		K₁				L		M			N₁		N₃
		A		B₁			C	A		B₁	C			行程≤10			行程＞10
	12	22		5			17	32		5	27	—		6						4			1		M3×0.5				10.2		2.8			6.3		6
	16	24		5.5			18.5	34		5.5	28.5	—		6						4			1.5		M3×0.5				11		2.8			7.3		6.5
	20	25		5.5			19.5	35		5.5	29.5	36		8						4			1.5		M4×0.7				15		2.8			7.5		—
	25	27		6			21	37		6	31	42		10						4			2		M5×0.8				17		2.8			8		—
	32	31.5		7			24.5	41.5		7	34.5	50		12						4			3		M6×1				22		2.8			9		—
	40	33		7			26	43		7	36	58.5		12						4			3		M8×1.25				28		2.8			10		—
	50	37		9			28	47		9	38	71.5		15						5			4		M10×1.5				38		2.8			10.5		—
	63	41		9			32	51		9	42	84.5		15						5			4		M10×1.5				40		2.8			11.8		—
	80	52		11			41	62		11	51	104		15			20			6			5		M14×1.5				45		4			14.5		—
	100	63		12			51	73		12	61	124		18			20			7			5		M18×1.5				55		4			20.5		—
	内径		O			P₁									P₃			P₄	R		S			T₁		T₂		U		V		W			X		Y
	12		M5×0.8			双边：f 6.5　牙：M8×0.8　通孔：f 4.2									12			4.5	—		25			16.2		23		1.6		6		5			—		—
	16		M5×0.8			双边：f 6.5　牙：M5×0.8　通孔：f 4.2									12			4.5	—		29			19.8		28		1.6		6		5			—		—
	20		M5×0.8			双边：f 6.5　牙：M5×0.8　通孔：f 4.2									14			4.5	2		34			24		—		2.1		8		6			11.3		10
	25		M5×0.8			双边：f 8.2　牙：M6×1.0　通孔：f 4.6									15			5.5	2		40			28		—		3.1		10		8			12		10
	32		PT¹/8			双边：f 8.2　牙：M6×l.0　通孔：f 4.6									16			5.5	6		44			34		—		2.15		12		10			18.3		15
	40		PT¹/8			双边：f 10　牙：M8×1.25　通孔：f 6.5									20			7.5	6.5		52			40		—		2.25		16		14			21.3		16
	50		PT¼			双边：f 11　牙：M8×1.25　通孔：f 6.5									25			8.5	9.5		62			48		—		4.15		20		17			30		20
	63		PT¼			双边：f 11　牙：M8×1.25　通孔：f 6.5									25			8.5	9.5		75			60		—		3.15		20		17			28.7		20
	80		PT³/8			双边：f 14　牙：M12×1.75　通孔：f 9.2									25			10.5	10		94			74		—		3.65		25		22			36		26
	100		PT³/8			双边：f 17.5　牙：M14×2　通孔：f 11.3									30			13	10		114			90		—		3.65		32		27			35		26

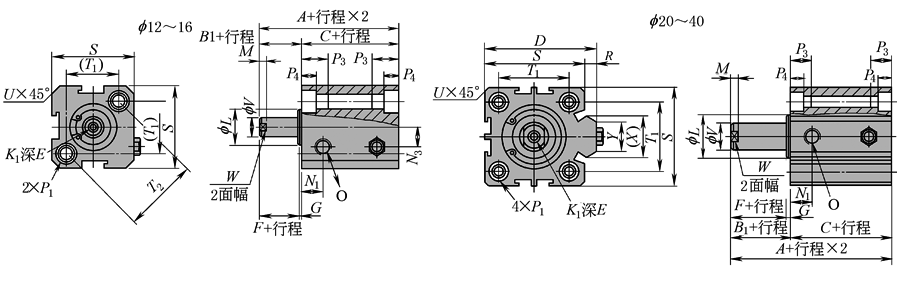

单作用活塞杆伸出型、单作用活塞杆伸出型带磁性开关尺寸
	内径	标准型							附磁型							D		E		F		G		K₁		L		M		N₁		N₃
		A			B₁		C		A		B₁	C
		行程					行程		行程			行程
		≤10		＞10			≤10	＞10	≤10	＞10		≤10		＞10
	12	32		42	5		27	37	42	52	5	37		47		—		6		4		1		M3×0.5		10.2		2.8		6.3		6
	16	34		44	5.5		28.5	38.5	44	54	5.5	38.5		48.5		—		6		4		1.5		M3×0.5		11		2.8		7.3		6.5
	20	35		45	5.5		29.5	39.5	45	55	5.5	39.5		49.5		36		8		4		1.5		M4×0.7		15		2.8		7.5		—
	25	37		47	6		31	41	47	57	6	41		51		42		10		4		2		M5×0.8		17		2.8		8		—
	32	41.5		51.5	7		34.5	44.5	51.5	61.5	7	44.5		54.5		50		12		4		3		M6×1		22		2.8		9		—
	40	43		53	7		36	46	53	63	7	46		56		58.5		12		4		3		M8×1.25		28		2.8		10		—
	内径/符号		O			P₁							P₃		P₄		R		S		T₁		T₂		U	V	W		X		Y
	12		M5×0.8			双边：f 6.5　牙：M5×0.8　通孔：f 4.2							12		4.5		—		25		16.2		23		1.6	6	5		—		—
	16		M5×0.8			双边：f 6.5　牙：M5×0.8　通孔：f 4.2							12		4.5		—		29		19.8		28		1.6	6	5		—		—
	20		M5×0.8			双边：f 6.5　牙：M5×0.8　通孔：f 4.2							14		4.5		2		34		24		—		2.1	8	6		11.3		10
	25		M5×0.8			双边：f 6.5　牙：M5×0.8　通孔：f 4.6							15		5.5		2		40		28		—		3.1	10	8		12		10
	32		PT¹/8			双边：f 8.2　牙：M6×l.0　通孔：f 4.6							16		5.5		6		44		34		—		2.15	12	10		18.3		15
	40		PT¹/8			双边：f 10　牙：M8×1.25　通孔：f 6.5							20		7.5		6.5		52		40		—		2.25	16	14		21.3		16

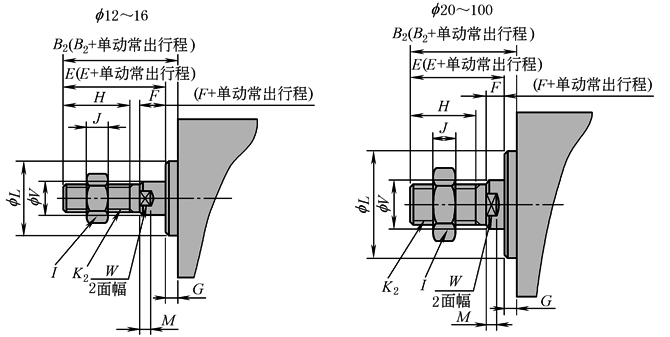

活

塞

杆

头

部

螺

纹

尺

寸

b23d4d94D

活

塞

杆

头

部

螺

纹

尺

寸

内径

B₂

K₂

100

17.5

20.5

1.5

M5×0.8

M6×1.0

M8×1.25

M10×1.25

M14×1.5

M18×1.5

M22×1.5

M26×1.5

10.2

2.8

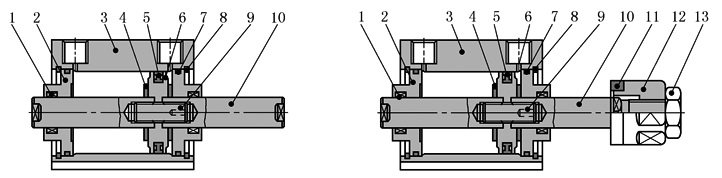

双作用双出杆型、双作用双出杆型带行程可调气缸结构

b23d4d94E

1—前盖密封圈；2—前盖；3—本体；4—防撞垫片；5，6—活塞；7—前后盖；8—C形扣环；9—固定螺钉；

10—活塞杆；11—可调螺母垫片；12—可调螺母；13—螺母

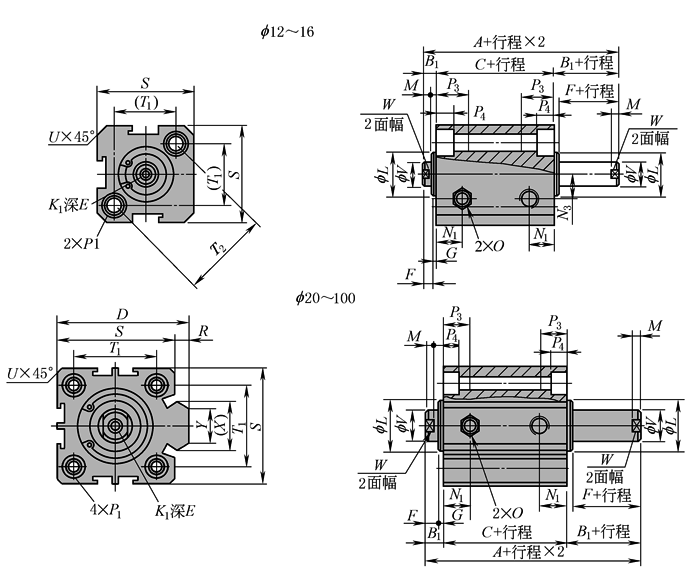

双作用双出杆型、双作用双出杆型带磁性开关尺寸
	内径	标准型				附磁型			D	行程≤10		行程＞10			F		G		K₁			L		M		N₁		N₃
		A	B₁		C	A	B₁	C		E
	12 16 20 25 32 40 50 63 80 100	27 29.5 30.5 33 38.5 40 46 50 63 75	5 5.5 5.5 6 7 7 9 9 11 12		17 18.5 19.5 21 24.5 26 28 32 41 51	37 39.5 40.5 43 48.5 50 56 60 73 85	5 5.5 5.5 6 7 7 9 9 11 12	27 28.5 29.5 31 34.5 36 38 42 51 61	— — 36 42 50 58.5 71.5 84.5 104 124	6 6 8(行程＝5时为6.5) 10(行程＝5时为7)					4 4 4 4 4 4 5 5 6 7		1 1.5 1.5 2 3 3 4 4 5 5		M3×0.5 M3×0.5 M4×0.7 M5×0.8 M6×1 M8×1.25 M10×1.5 M10×1.5 M14×1.5 M18×1.5			10.2 11 15 17 22 28 38 40 45 55		2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 4 4		6.3 7.3 7.5 8 9 10 10.5 11.8 14.5 20.5		6 6.5 — — — — — — — —
										8 9 11 11 14 18		12 12 15 15 20 20
	内径	O		P₁							P₃		P₄	R		S		T₁		T₂	U		V		W		X		Y
	12	M5×0.8		双边：f 6.5　牙：M5×0.8　通孔：f 4.2							12		4.5	—		25		16.2		23	1.6		6		5		—		—
	16	M5×0.8		双边：f 6.5　牙：M5×0.8　通孔：f 4.2							12		4.5	—		29		19.8		28	1.6		6		5		—		—
	20	M5×0.8		双边：f 6.5　牙：M5×0.8　通孔：f 4.2							14		4.5	2		34		24		—	2.1		8		6		11.3		10
	25	M5×0.8		双边：f 8.2　牙：M6×1.0　通孔：f 4.6							15		5.5	2		40		28		—	3.1		10		8		12		10
	32	PT¹/8		双边：f 8.2　牙：M6×l.0　通孔：f 4.6							16		5.5	6		44		34		—	2.15		12		10		18.3		15
	40	PT¹/8		双边：f 10　牙：M8×1.25　通孔：f 6.5							20		7.5	6.5		52		40		—	2.25		16		14		21.3		16
	50	PT¼		双边：f 11　牙：M8×1.25　通孔：f 6.5							25		8.5	9.5		62		48		—	4.15		20		17		30		20
	63	PT¼		双边：f 11　牙：M8×1.25　通孔：f 6.5							25		8.5	9.5		75		60		—	3.15		20		17		28.7		20
	80	PT³/8		双边：f 14　牙：M12×1.75　通孔：f 9.2							25		10.5	10		94		74		—	3.65		25		22		36		26
	100	PT³/8		双边：f 17.5　牙：M14×2　通孔：f 11.3							30		13	10		114		90		—	3.65		32		27		35		26

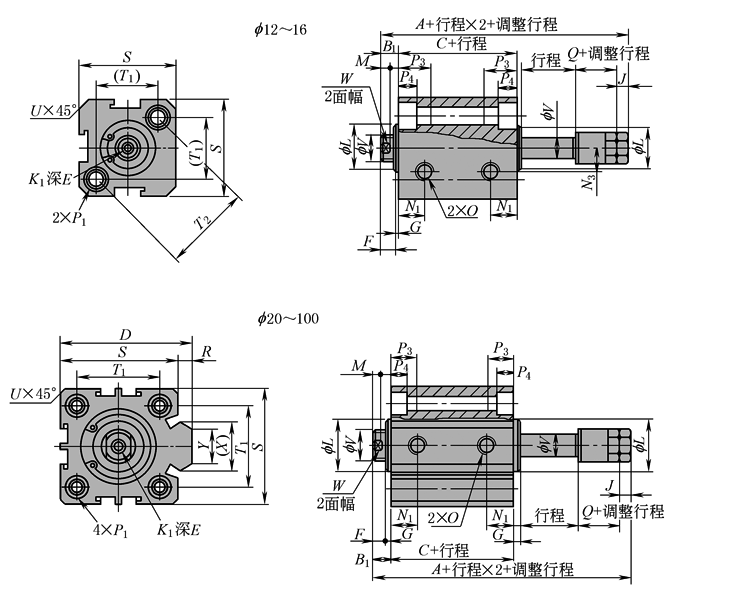

双作用双出杆行程可调型、双作用双出杆行程可调型带磁性开关尺寸
	内径	标准型				附磁型			D	行程≤10		行程＞10			F		G		K₁					L		M		N₁		N₃
		A	B₁		C	A	B₁	C		E
	12 16 20 25 32 40 50 63 80 100	40 42.5 47.5 54 61.5 65 73 77 94 105	5 5.5 5.5 6 7 7 9 9 11 12		17 18.5 19.5 21 24.5 26 28 32 41 51	50 52.5 57.5 64 71.5 75 83 87 104 115	5 5.5 5.5 6 7 7 9 9 11 12	27 28.5 29.5 31 34.5 36 38 42 51 61	— — 36 42 50 58.5 71.5 84.5 104 124	6 6 8(行程＝5时为6.5) 10(行程＝5时为7)					4 4 4 4 4 4 5 5 6 7		1 1.5 1.5 2 3 3 4 4 5 5		4 4 5 6 6 8 11 11 13 13		M3×0.5 M3×0.5 M4×0.7 M5×0.8 M6×1 M8×1.25 M10×1.5 M10×1.5 M14×1.5 M18×1.5			10.2 11 15 17 22 28 38 40 45 55		2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 4 4		6.3 7.3 7.5 8 9 10 10.5 11.8 14.5 20.5		6 6.5 — — — — — — — —
										8 9 11 11 14 18		12 12 15 15 20 20
	内径	O		P₁							P₃		P₄	Q		R		S		T₁		T₂	U		V		W		X	Y
	12	M5×0.8		双边：f 6.5　牙：M5×0.8　通孔：f 4.2							12		4.5	13		—		25		16.2		23	1.6		6		5		—	—
	16	M5×0.8		双边：f 6.5　牙：M5×0.8　通孔：f 4.2							12		4.5	13		—		29		19.8		28	1.6		6		5		—	—
	20	M5×0.8		双边：f 6.5　牙：M5×0.8　通孔：f 4.2							14		4.5	16		2		34		24		—	2.1		8		6		11.3	10
	25	M5×0.8		双边：f 8.2　牙：M6×1.0　通孔：f 4.6							15		5.5	19		2		40		28		—	3.1		10		8		12	10
	32	PT¹/8		双边：f 8.2　牙：M6×l.0　通孔：f 4.6							16		5.5	21		6		44		34		—	2.15		12		10		18.3	15
	40	PT¹/8		双边：f 10　牙：M8×1.25　通孔：f 6.5							20		7.5	21		6.5		52		40		—	2.25		16		14		21.3	16
	50	PT¼		双边：f 11　牙：M8×1.25　通孔：f 6.5							25		8.5	21		9.5		62		48		—	4.15		20		17		30	20
	63	PT¼		双边：f 11　牙：M8×1.25　通孔：f 6.5							25		8.5	21		9.5		75		60		—	3.15		20		17		28.7	20
	80	PT³/8		双边：f 14　牙：M12×1.75　通孔：f 9.2							25		10.5	24		10		94		74		—	3.65		25		22		36	26
	100	PT³/8		双边：f 17.5　牙：M14×2　通孔：f 11.3							30		13	24		10		114		90		—	3.65		32		27		35	26

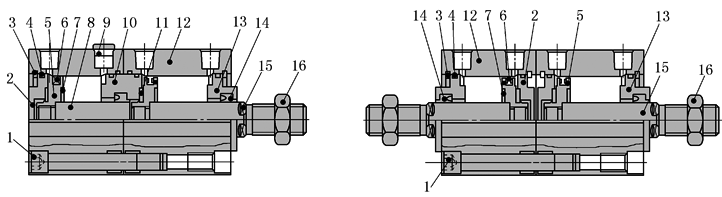

双作用多位置气缸、双出杆双作用多位置气缸结构图	1—连接螺栓；2—后盖；3—C形扣环；4—前后盖；5，6—活塞；7，11—防撞垫片；8，15—活塞杆；9—消声器； 10—连接座；12—本体；13—前盖；14—前盖密封圈；16—螺母

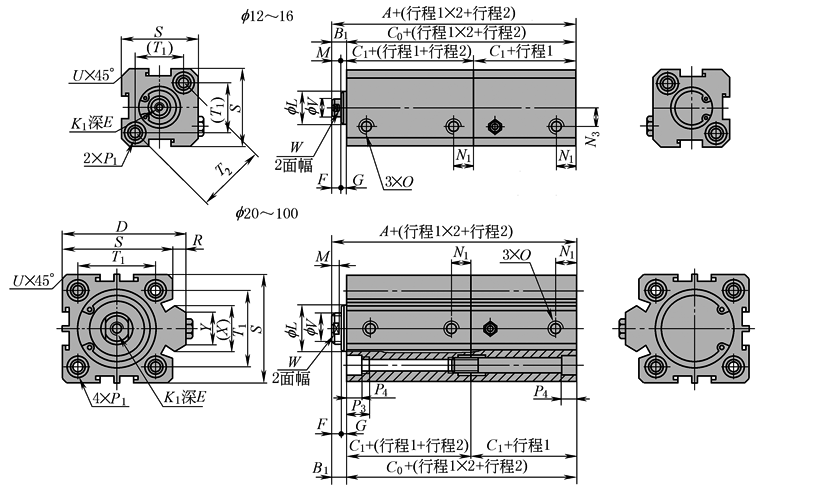

双作用多位置气缸、双作用多位置气缸带磁性开关尺寸
	内径	标准型					附磁型				D		E		F	G	K₁		L		M		N_l		N₃		O		X		Y		W
		A		B₁	C₀	C₁	A	B₁	C₀	C₁			行程 ≤10	行程＞10
	12 16 20 25 32 40 50 63 80 100	39 42.5 44.5 48 56 59 65 73 93 114		5 5.5 5.5 6 7 7 9 9 11 12	34 37 39 42 49 52 56 64 82 102	17 18.5 19.5 21 24.5 26 28 32 41 51	59 62.5 64.5 68 76 79 85 93 113 134	5 5.5 5.5 6 7 7 9 9 11 12	54 57 59 62 69 72 76 84 102 122	27 28.5 29.5 31 34.5 36 38 42 51 61	— — 36 42 50 58.5 71.5 84.5 104 124		6 6 8 10 12 12 15 15		4 4 4 4 4 4 5 5 6 7	1 1.5 1.5 2 3 3 4 4 5 5	M3×0.5 M3×0.5 M4×0.7 M5×0.8 M6×1 M8×1.25 M10×1.5 M10×1.5 M14×1.5 M18×1.5		10.2 11 15 17 22 28 38 40 45 55		2.8 2.8 2.8 2.8 2.8 2.8 2.8 2.8 4 4		6.3 7.3 7.5 8 9 10 10.5 11.8 — —		6 6.5 — — — — — —		M5×0.8 M5×0.8 M5×0.8 M5×0.8 PT¹/8 PT¹/8 PT¼ PT¼ PT³/8 PT³/8		— — 11.3 12 18.3 21.3 30 28.7 36 35		— — 10 10 15 16 20 20 26 26		5 5 6 8 10 14 17 17 22 27
													15 18	18 20
	内径		P₁									P₂						P₃		P₄		R		S		T₁		T₂		U		V
	12 16 20 25 32 40 50 63 80 100		双边：f 6.5　牙：M5×0.8　通孔：f 4.2 双边：f 6.5　牙：M5×0.8　通孔：f 4.2 双边：f 6.5　牙：M5×0.8　通孔：f 4.2 双边：f 8.2　牙：M6×1.0　通孔：f 4.6 双边：f 8.2　牙：M6×l.0　通孔：f 4.6 双边：f 10　牙：M8×1.25　通孔：f 6.5 双边：f 11　牙：M8×1.25　通孔：f 6.5 双边：f 11　牙：M8×1.25　通孔：f 6.5 双边：f 14　牙：M12×1.75　通孔：f 9.2 双边：f 17.5　牙：M14×2　通孔：f 11.3									— — 双边：f 6.5　通孔：f 5.2 双边：f 8.2　通孔：f 6.2 双边：f 8.2　通孔：f 6.2 双边：f 10　通孔：f 8.2 双边：f 11　通孔：f 8.5 双边：f 11　通孔：f 8.5 双边：f 14　通孔：f 12.3 双边：f 17.5　通孔：f 14.2						12 12 14 15 16 20 25 25 25 30		4.5 4.5 4.5 5.5 5.5 7.5 8.5 8.5 10.5 13		— — 2 2 6 6.5 9.5 9.5 10 10		25 29 34 40 44 52 62 75 94 114		16.2 19.8 24 28 34 40 48 60 74 90		23 28 — — — — — — — —		1.6 1.6 2.1 3.1 2.15 2.25 4.15 3.15 3.65 3.65		6 6 8 10 12 16 20 20 25 32

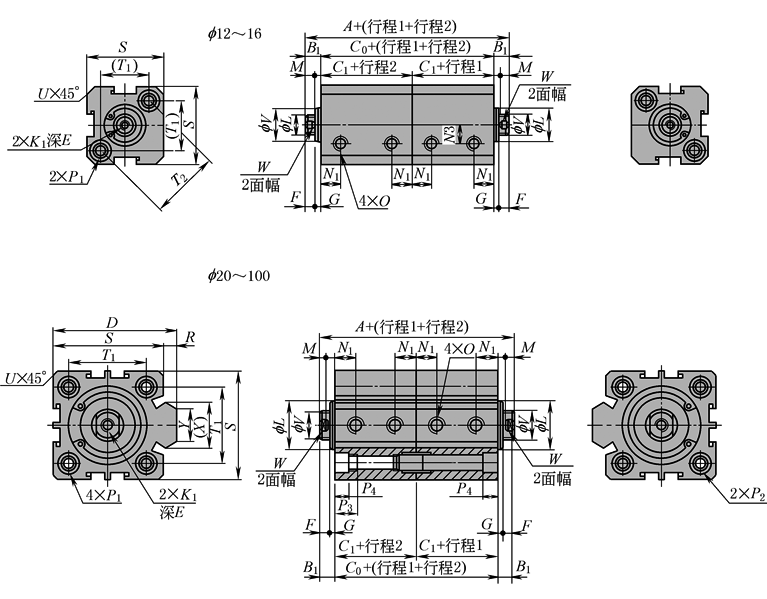

双作用双出杆多位置气缸、双作用双出杆多位置气缸带磁性开关尺寸
	内径	标准型					附磁型				D		E		F	G	K₁		L		M		N_l		N₃		O		X		Y		W
		A		B₁	C₀	C₁	A	B₁	C₀	C₁			行程 ≤10	行程＞10
	12 16 20 25 32 40 50 63 80 100	44 48 50 54 63 66 74 82 104 126		5 5.5 5.5 6 7 7 9 9 11 12	34 37 39 42 49 52 56 64 82 102	17 18.5 19.5 21 24.5 26 28 32 41 51	64 68 70 74 83 86 94 102 124 146	5 5.5 5.5 6 7 7 9 9 11 12	54 57 59 62 69 72 76 84 102 122	27 28.5 29.5 31 34.5 36 38 42 51 61	— — 36 42 50 58.5 71.5 84.5 104 124		6 6 8 10 12 12 15 15		4 4 4 4 4 4 5 5 6 7	1 1.5 1.5 2 3 3 4 4 5 5	M3×0.5 M3×0.5 M4×0.7 M5×0.8 M6×1 M8×1.25 M10×1.5 M10×1.5 M14×1.5 M18×1.5		10.2 11 15 17 22 28 38 40 45 55		2.8 2.8 2.8 2.9 2.8 2.8 2.8 2.8 4 4		6.3 7.3 7.5 8 9 10 10.5 11.8 14.5 20.5		6 6.5 — — — — — —		M5×0.8 M5×0.8 M5×0.8 M5×0.8 PT¹/8 PT¹/8 PT¼ PT¼ PT³/8 PT³/8		— — 11.3 12 18.3 21.3 30 28.7 36 35		— — 10 10 15 16 20 20 26 26		5 5 6 8 10 14 17 17 22 27
													15 18	20 20
	内径		P₁									P₂						P₃		P₄		R		S		T₁		T₂		U		V
	12 16 20 25 32 40 50 63 80 100		双边：f 6.5　牙：M5×0.8　通孔：f 4.2 双边：f 6.5　牙：M5×0.8　通孔：f 4.2 双边：f 6.5　牙：M5×0.8　通孔：f 4.2 双边：f 8.2　牙：M6×1.0　通孔：f 4.6 双边：f 8.2　牙：M6×l.0　通孔：f 4.6 双边：f 10　牙：M8×1.25　通孔：f 6.5 双边：f 11　牙：M8×1.25　通孔：f 6.5 双边：f 11　牙：M8×1.25　通孔：f 6.5 双边：f 14　牙：M12×1.75　通孔：f 9.2 双边：f 17.5　牙：M14×2　通孔：f 11.3									— — 双边：f 6.5　通孔：f 5.2 双边：f 8.2　通孔：f 6.2 双边：f 8.2　通孔：f 6.2 双边：f 10　通孔：f 8.2 双边：f 11　通孔：f 8.5 双边：f 11　通孔：f 8.5 双边：f 14　通孔：f 12.3 双边：f 17.5　通孔：f 14.2						12 12 14 15 16 20 25 25 25 30		4.5 4.5 4.5 5.5 5.5 7.5 8.5 8.5 10.5 13		— — 2 2 6 6.5 9.5 9.5 10 10		25 29 34 40 44 52 62 75 94 114		16.2 19.8 24 28 34 40 48 60 74 90		23 28 — — — — — — — —		1.6 1.6 2.1 3.1 2.15 2.25 4.15 3.15 3.65 3.65		6 6 8 10 12 16 20 20 25 32

表2　　　　　　　　　　　　　　　　　　　　　　　国产非ISO标准紧凑型气缸的厂商名录
厂商	型号	缸径、压力、温度范围	基本型式	派生型	备注
亚德客 Airtac	SDA	f 12~100mm 单作用：2~9bar 双作用：1~9bar -5~+70℃	单作用、双作用、可带/不带磁性	双出杆型(指活塞杆前端、后端均伸出)、行程可调型、多位置型、双出杆多位置型
亿日 Easun	ESDA	f 12~100mm 单作用：1~9bar 双作用：0.5~9bar 0~+70℃	单作用、双作用、可带/不带磁性	行程可调、双出杆型
方大 Fangda	QGY	f 20~100mm 标准型、带磁性开关型：1~10bar 单作用及前弹簧带开关型：2~10bar -25~+80℃	单作用、双作用、可带/不带磁性
法斯特 Fast	DQGⅠ	f 12~100mm 1.5~10bar -25~+80℃	可带/不带磁性	串联气缸、行程可调、带导向装置、双活塞型、双出杆型
恒立 Hengli	QGC	f 12~100mm 单作用：3~10bar 双作用：1~10bar -5~+60℃	单作用、双作用、可带/不带磁性	多位气缸、倍力气缸
华能 Huaneng	QGDⅡ	f 12~100mm	单作用、双作用、可带/不带磁性	双出杆型、倍力气缸、多位置气缸
