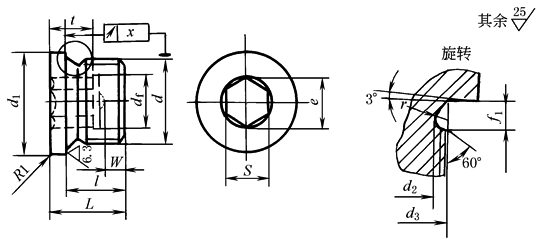

内六角螺塞(PN＝31.5MPa)(摘自JB/ZQ 4444—1997) /
标记示例 d＝M20×1.5的内六角螺塞：螺塞M20×1.5 JB/ZQ 4444—1997 d＝G³/8A的内六角螺塞：螺塞G³/8A JB/ZQ 4444—1997 mm
d			d₁ h14	d₂	d₃	e ≥	l ±0.2	L ≈	S D12	t ≥	W ≥	f₁	x	每1000件质量/kg
米制螺纹		管螺纹	d₁ h14	d₂	d₃	e ≥	l ±0.2	L ≈	S D12	t ≥	W ≥	f₁	x	每1000件质量/kg
M8×1	—	—	14	6.4	8.3	4.6	8	11	4	3.5	3	2	0.1	6.4
M10×1	—	G¹/8A	14	8.3	10	5.7	8	11	5	5	3	2		6.34
M12×1.5	—	—	17	9.7	12.3	6.9	12	15	5.5	7	3	3		11.3
—	—	G¼A	18	11.2	13.4	6.9	12	15	5.5	7	3	3		14.6
M14×1.5	—	—	19	11.7	14.3	6.9	12	15	5.5	7	3	3		16.0
M16×1.5	—	—	21	13.7	16.3	9.2	12	15	8	7.5	3	3		19.0
—	—	G³/8A	22	14.7	17	9.2	12	15	8	7.5	3	3		21.4
M18×1.5	—	—	23	15.7	18.3	9.2	12	16	8	7.5	3	3		28.3
M20×1.5	—	—	25	17.7	20.3	11.4	14	18	10	7.5	4	3		37.5
—	—	G½A	26	18.4	21.3	11.4	14	18	10	7.5	4	4		40.8
M22×1.5	—	—	27	19.7	22.3	11.4	14	18	10	7.5	4	3		47.5
M24×1.5	—	—	29	21.7	24.3	13.7	14	18	11	7.5	4	3		53.5
M26×1.5	—	—	31	23.7	26.3	13.7	16	20	11	9	4	3	0.2	68.7
—	M27×2	G¾A	32	23.9	27	13.7	16	20	11	9	4	4		73.5
M30×1.5	M30×2	—	36	27.7	30.3	19.4	16	20	16	9	4	4		84.0
—	M33×2	G1A	39	29.9	33.3	19.4	16	21	16	9	4	4		111
M36×1.5	M36×2	—	42	33	36.3	21.7	16	21	18	10.5	4	4		134
M38×1.5	—	G1¹/8A	44	35	38.3	21.7	16	21	18	10.5	4	4		149
—	M39×2	—	46	36	39.3	21.7	16	21	18	10.5	4	4		163
M42×1.5	M42×2	G1¼A	49	39	42.3	25.2	16	21	21	10.5	4	4		187
M45×1.5	M45×2	—	52	42	45.3	25.2	16	21	21	10.5	4	4		215
M48×1.5	M48×2	G1½A	55	45	48.1	27.4	16	21	24	10.5	4	4		246
M52×1.5	M52×2	—	60	49	52.3	27.4	16	21	24	10.5	4	4		302
—	—	G1¾A	62	50.4	54	36.6	20	25	32	14	4	5		320
—	M56×2	—	64	53	56.3	36.6	20	25	32	14	4	4		386
—	M60×2	G2A	68	56.3	60.3	36.6	20	25	32	14	4	4		445
—	M64×2	—	72	61	64.3	36.6	20	25	32	14	4	4		530
—	—	G2½A	84	71.2	75.6	36.6	26	34	32	20	6	5		1110
—	—	G3A	100	83.9	88.4	36.6	26	34	32	20	6	5		1530
注：材料35，d_f尺寸由制造厂确定。
