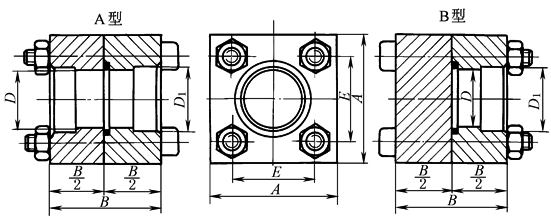

高压法兰(PN＝10MPa、16MPa、25MPa)(摘自JB/ZQ 4485—1997) |
||||||||||||
|
标记示例 公称通径DN50mm，管子外径76mm，公称压力PN＝25MPa的A型法兰： 法兰 A50/76-25 JB/ZQ 4485—1997 公称通径DN40mm，管子外径48mm，公称压力PN＝16MPa的B型法兰： 法兰 B40/48-16 JB/ZQ 4485—1997 mm |
||||||||||||
|
公称通径 DN |
公称压力 PN/MPa |
D |
D1 |
A |
B |
E |
螺栓 |
螺母 |
O形密封圈 (GB/T 3452.1) |
管子尺寸 (外径×壁厚) |
质量/kg |
|
|
A型 |
B型 |
|||||||||||
|
40 |
10，16 |
40 |
49 |
100 |
80 |
70 |
M12×100 |
M12 |
45×2.65G |
48×5 |
5.4 |
5.8 |
|
25 |
61 |
110 |
90 |
75 |
M16×110 |
M16 |
60×10 |
6.5 |
8.7 |
|||
|
50 |
10，16 |
50 |
61 |
110 |
90 |
75 |
M16×110 |
M16 |
56×2.65G |
60×5 |
6.6 |
7.6 |
|
25 |
77 |
140 |
110 |
100 |
M16×130 |
M16 |
76×12 |
14.0 |
16.0 |
|||
|
65 |
10，16 |
65 |
77 |
140 |
110 |
100 |
M16×130 |
M16 |
75×5.30G |
76×8 |
13.8 |
15.7 |
|
25 |
90 |
160 |
140 |
120 |
M20×160 |
M20 |
89×12 |
23.1 |
26.3 |
|||
|
80 |
10 |
80 |
90 |
160 |
140 |
120 |
M20×160 |
M20 |
90×5.30G |
89×8 |
22.0 |
25.8 |
|
注：1.连接螺栓强度级别不低于8.8级。 2.生产厂为宁波液压附件厂。 |
||||||||||||
