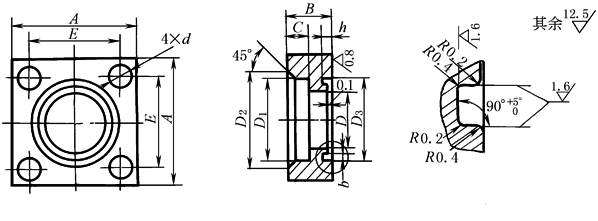

直通法兰(PN＝20MPa)(摘自JB/ZQ 4486—1997)

适用于公称压力PN为20MPa，介质温度为-25~80℃的直通法兰。

标记示例

公称通径DN为20mm的直通法兰：直通法兰20 JB/ZQ 4486—1997

mm

公称

通径

DN

钢管

D₀×S

A

B

C

D

D₁

D₂

D₃

H11

d

b

h

E

法兰用

螺钉

O形圈

(GB/T 3452.1)

质量

/kg

10

18×2

55

22

9

12

18.5

28

30.3

11

3.8

1.97

36

±0.4

M10

25.0×2.65G

0.40

15

22×3

55

22

11

16

22.5

32

30.3

11

3.8

1.97

40

M10

25.0×2.65G

0.45

20

28×4

55

22

12

20

28.5

38

35.3

11

3.8

1.97

40

M10

30.0×2.65G

0.40

25

34×5

75

28

14

24

35

45

42.6

13

5.0

2.75

56

M12

35.5×3.55G

0.94

32

42×6

75

28

16

30

43

55

47.1

13

5.0

2.75

56

M12

40.0×3.55G

0.84

40

50×6

100

36

18

38

52

63

57.1

18

5.0

2.75

73

M16

50.0×3.55G

2.10

50

63×7

100

36

20

48

65

75

67.1

18

5.0

2.75

73

M16

60.0×3.55G

1.85

65

76×8

140

45

22

60

78

95

78.1

24

5.0

2.75

103

M22

71.0×3.55G

5.30

80

89×10

140

45

25

70

91

108

92.1

24

5.0

2.75

103

M22

85.0×3.55G

4.50

注：1.直通法兰配用的螺栓按GB/T 3098.1，强度等级为8.8。

2.直通法兰材料为20号钢。
