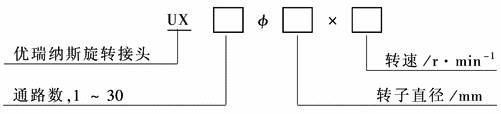

UX系列多介质旋转接头UX系列旋转接头是一种在断续、连续旋转或摆动旋转过程中，可连接并能连续输送油、水、气等多种流体压力介质的装置。旋转接头由心轴和外套构成，心轴和外套可相对转动。心轴和外套上的油口可连接外部管路，内部则用通道把心轴和外套上对应的油口连接起来。心轴和外套根据工况需要都可作为转子或定子。转子必须和旋转的设备同轴旋转。定子上的油口与输送流体来的固定管路相连，转子上的油口与旋转设备上的管路相连 UX系列高压、高温、多通路、多介质旋转接头是天津优瑞纳斯油缸有限公司开发生产的系列产品，已应用于冶金、石化、矿山、港口工程等机械及自动化设备等 (1)型号意义
具有22个通路，转子直径为250mm，转速为2r/min，使用工作介质为水乙二醇、润滑液、氩气、空气，用于连铸机大包回转工作台的UX旋转接头：UX22f 250×2 (2)技术参数 |
||
|
表1 技术性能 |
||
|
工作压力/MPa |
0~40 |
|
|
通 路 |
数 量 |
1~30 |
|
直径/mm |
6~300 |
|
|
工作方式 |
连续旋转、断续旋转、摆动旋转等工况下连续输送各种流体(转子可正、反向旋转) |
|
|
最大线速度①/m·s-1 |
2 |
|
|
工作介质② |
气体、液体等各种流体和压力介质，例如：空气、水、油、乳化液、水乙二醇等 |
|
|
工作温度/℃ |
-20~200(特殊密封：-100~260) |
|
|
结 构 |
可根据工况需要在心轴中心设置任意通径的通孔，作为电缆、管路或流体的通道。端部法兰可连接电气滑环 特殊材质和具有特殊结构的无油润滑旋转密封，确保较长使用期内不会出现压力介质的内外泄漏 一般心轴底部为带止口法兰连接(大型旋转接头需现场配做防转销钉)。外套上一般安装两个对称的防转块或防转耳环。如有特殊要求，按客户提供的外形连接尺寸制造 |
|
|
① 芯轴直径处的最大线速度。 ② 工作介质均应经过滤后使用。过滤精度不低于10μm。 |
||
|
芯轴直径和许用转速 |
||||||||||||||
|
旋转接头的心轴直径与通路数量、通路直径、中心孔数量和中心孔直径有关，即通路数量越多，通径越大，中心孔越多，中心孔直径越大，心轴直径就越大。旋转接头许用转速与心轴直径、介质温度和介质压力有关，即心轴直径越大，介质温度越高，介质压力越大，许用转速就越低。当介质温度高于60℃时，工作压力和转速都必须降低 |
||||||||||||||
|
表2 UX系列旋转接头心轴直径标准系列和许用转速(压力小于等于20MPa，常温工况时) |
||||||||||||||
|
心轴直径/mm |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
250 |
320 |
400 |
500 |
1000 |
2000 |
|
许用转速/r·min-1 |
955 |
764 |
606 |
477 |
382 |
306 |
238 |
191 |
153 |
119 |
95 |
76 |
38 |
19 |
|
注：当工作压力大于20MPa或工作介质温度高于60℃时，最高转速需降底1/3~½。 |
||||||||||||||
|
旋转接头的油口 |
||||||||||||
|
旋转接头的油口旋转接头的油口有普通螺纹油口和法兰油口两种。如无特殊需要，按表3或表4选择 |
||||||||||||
|
表3 普通螺纹油口(摘自GB/T 2878—1993) mm |
||||||||||||
|
通 径 |
3 |
6 |
8 |
10 |
12 |
15 |
16~19 |
20~24 |
25~30 |
31~36 |
37~40 |
|
|
油 口 螺 纹 |
直径 (6H) |
M10×1 |
M12×1.5 |
M14×1.5 |
M16×1.5 |
M18×1.5 |
M22×1.5 |
M27×2 |
M33×2 |
M42×2 |
M48×2 |
M52×2 |
|
有效 深度 |
10 |
11.5 |
11.5 |
13 |
14.5 |
15.5 |
19 |
19 |
19.5 |
21.5 |
22 |
|
|
注：油口可与下列标准接头连接：焊接式端直通管接头(JB/T966)、卡套式端直通管接头(GB/T3733)、扩口式端直通管接头(GB/T5625)。接头密封垫可选用组合密封(JB/T982)、软金属密封垫圈(JB/T1002)、软金属螺塞用密封垫(JB/ZQ4454)、金属尖角硬密封。 |
||||||||||||
|

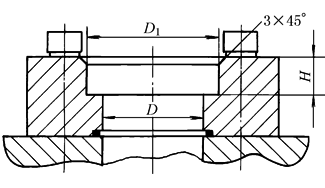

法兰油口 |
||||||||||
|
法兰油口出厂时配带法兰接口板，连接螺钉和O形密封圈，用户只需将管道与接口板焊接起来就行。接口板材质一般为20钢
|
||||||||||
|
表4 mm |
||||||||||
|
规格 |
40F |
50F |
65F |
80F |
100F |
125F |
150F |
200F |
250F |
300F |
|
通径D |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
D1 |
52 |
65 |
78 |
97 |
123 |
154 |
182 |
247 |
300 |
353 |
|
H |
15 |
20 |
25 |
30 |
35 |
40 |
40 |
40 |
40 |
40 |
|
(3)订货方法 旋转接头无统一标准的规格尺寸，可根据用户对不同的通路、通径、介质、压力、温度、连接尺寸和油口尺寸等要求进行设计制造。订货的程序如下： 1) 绘制UX系列旋转接头图形符号，填写技术参数表； 2) 用示意图或文字说明心轴及外套连接固定方式； 3) 根据用户要求，设计旋转接头总装图，经用户确认后制造 用图形符号和参数表格可简捷准确地表达出旋转接头的主要性能参数。下面以8通路旋转接头为例，介绍旋转接头的图形符号和参数表格
|
|

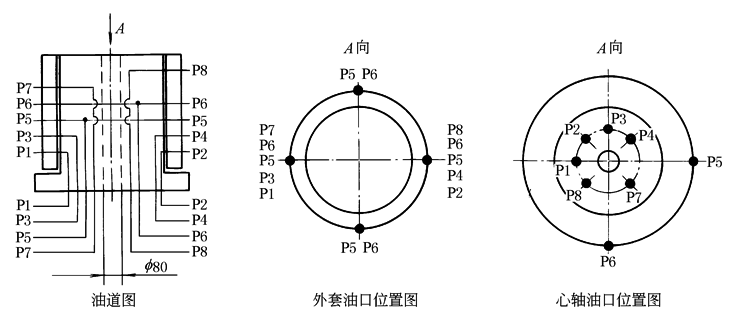

图1 8通路旋转接头图形符号 |
|
表5 8通路旋转接头参数 |
||||||||||
|
通路 |
通径 /mm |
心轴油口 |
外套油口 |
工作介质 |
介质温度 /℃ |
额定压力 /MPa |
测试压力 /MPa |
备 注 |
||
|
规格 |
数量 |
规格 |
数量 |
|||||||
|
P1 |
16 |
M27×2 |
1 |
M27×2 |
1 |
水乙二醇 |
60 |
25 |
32 |
P1 |
|
P2 |
16 |
M27×2 |
1 |
M27×2 |
1 |
水乙二醇 |
60 |
25 |
32 |
P2 |
|
P3 |
24 |
G1 |
1 |
G1 |
1 |
润滑脂 |
60 |
40 |
40 |
P3 |
|
P4 |
24 |
G1 |
1 |
G1 |
1 |
润滑脂 |
常温 |
40 |
40 |
P4 |
|
P5 |
50 |
50F |
1 |
G1 |
4 |
水 |
常温 |
0.6 |
1 |
P5 |
|
P6 |
50 |
50F |
1 |
G1 |
4 |
水 |
常温 |
0.6 |
1 |
P6 |
|
P7 |
20 |
M33×2 |
1 |
M33×2 |
1 |
氩气 |
80~100 |
1.6 |
2.4 |
P7 |
|
P8 |
20 |
M33×2 |
1 |
M33×2 |
1 |
氩气 |
常温 |
1.6 |
2.4 |
P8 |
|
f① |
80 |
|
1 |
|
|
|
|
|
|
电缆通道 |
|
① 为心轴中心通道孔径，如为水、气等介质通道时，也应标明接口规格。 |
||||||||||
|

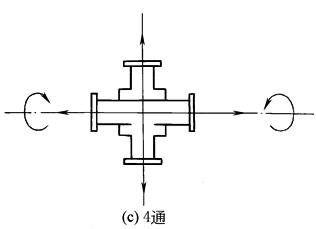

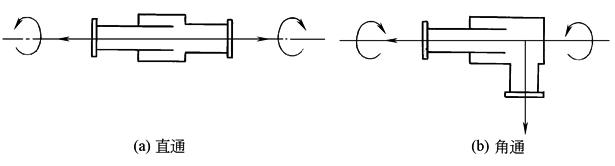

UXD系列单介质旋转接头 UXD系列旋转接头适用于单种压力介质，如油、水、气等压力介质中的某一种，可实现一种压力介质的直通、角通或多通路旋转连通。直通为两轴向连通的管路(等径或不等径)，轴向相对旋转，功能图如图2a；角通为两垂直相连通的管路(等径或不等径)，其中一根管绕另一根管作径向旋转，或其中一根管沿轴心旋转，功能图如图2b；多通是3通路以上，最多可达数十通路，图2c为4通功能图。
|
|
图2 旋转接头功能图 |
|

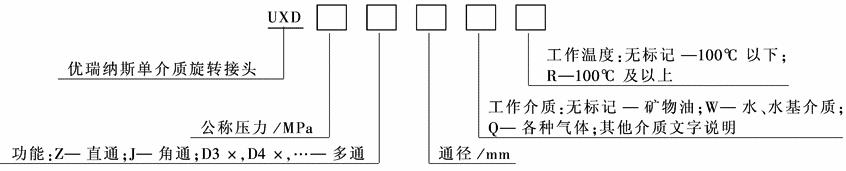

UXD系列旋转接头是由天津优瑞纳斯油缸有限公司开发生产的系列产品。 (1)型号意义
(2) 技术参数 |
|
表6 技术性能 |
||||
|
工作压力/MPa |
真空~40 |
工作介质 |
油、水、气等各种介质 |
|
|
通 路 |
数量 |
1~50 |
工作温度/℃ |
-20~200 |
|
直径/mm |
≤2000 |
|||
|
工作方式 |
连续旋转、断续旋转、摆动旋转等(转子可正、反向旋转) |
接口方式 |
公英制螺纹、法兰、焊接等按客户要求 |
|
|
转子线速度/m·s-1 |
≤2 |
|
|
|
