HED型压力继电器 |
||||||||
|

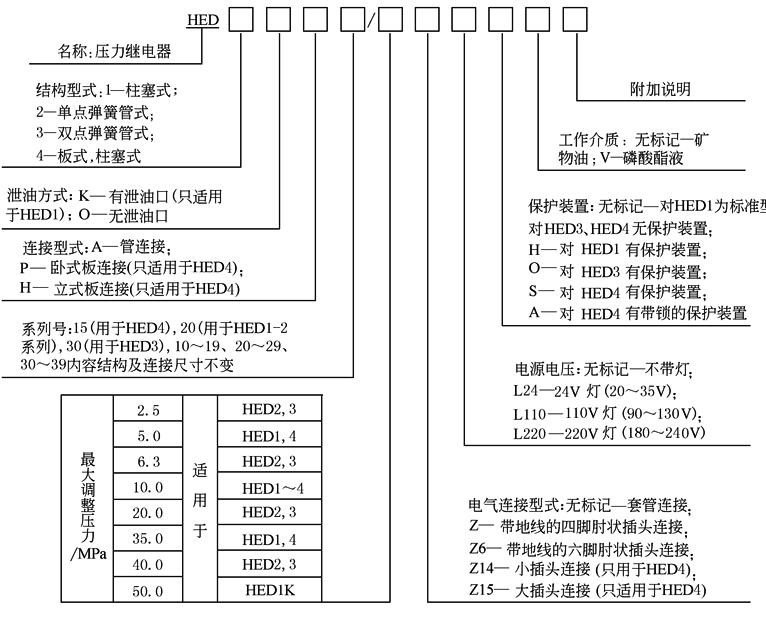

压力继电器是将某一定值的液体压力信号转变为电气信号的元件。HED1、4型压力继电器为柱塞式结构，当作用在柱塞上的液体压力达到弹簧调定值时，柱塞产生位移，使推杆压缩弹簧，并压下微动开关，发出电信号，使电器元件动作，实现回路自动程序控制和安全保护 HED2、3型压力继电器是弹簧管式结构，弹簧管在压力油作用下产生变形，通过杠杆压下微动开关，发出电信号，使电器元件动作，以实现回路的自动程序控制和安全保护 型号意义：
技术规格 |
||||||||
|
型 号 |
额定压力 /MPa |
最高工作压力 (短时间)/MPa |
复原压力/MPa |
动作压力/MPa |
切换频率 /(次/min) |
切换精度 |
||
|
最低 |
最高 |
最低 |
最高 |
|||||
|
HED1K |
10.0 |
60.0 |
0.3 |
9.2 |
0.6 |
10 |
300 |
小于调压的 ±2% |
|
35.0 |
60 |
0.6 |
32.5 |
1 |
35 |
|||
|
50.0 |
60 |
1 |
46.5 |
2 |
50 |
|||
|
HED1O |
5 |
5 |
0.2 |
4.5 |
0.35 |
5 |
50 |
小于调压的 ±1% |
|
10 |
35 |
0.3 |
8.2 |
0.8 |
10 |
|||
|
35 |
35 |
0.6 |
29.5 |
2 |
35 |
|||
|
HED2O |
2.5 |
3 |
0.15 |
2.5 |
0.25 |
2.55 |
30 |
小于调压的 ±1% |
|
6.3 |
7 |
0.4 |
6.3 |
0.5 |
6.4 |
|||
|
10 |
11 |
0.6 |
10 |
0.75 |
10.15 |
|||
|
20 |
21 |
1 |
20 |
1.4 |
20.4 |
|||
|
40 |
42 |
2 |
40 |
2.6 |
40.6 |
|||
|
HED3O |
2.5 |
3 |
0.15 |
2.5 |
0.25 |
2.6 |
30 |
小于调压的 ±1% |
|
6.3 |
7 |
0.4 |
6.3 |
0.6 |
6.5 |
|||
|
10 |
11 |
0.6 |
10 |
0.9 |
10.3 |
|||
|
20 |
21 |
1 |
20 |
1.8 |
20.8 |
|||
|
40 |
42 |
2 |
40 |
3.2 |
41.2 |
|||
|
HED4O |
5 |
10 |
0.2 |
4.6 |
0.4 |
5 |
20 |
小于调压的 ±1% |
|
10 |
35 |
0.3 |
8.9 |
0.8 |
10 |
|||
|
35 |
35 |
0.6 |
32.2 |
2 |
35 |
|||
|
注：生产厂为北京华德液压集团液压阀分公司。 外形尺寸
|
||||||||
