YJZQ型高压球式截止阀 |
|

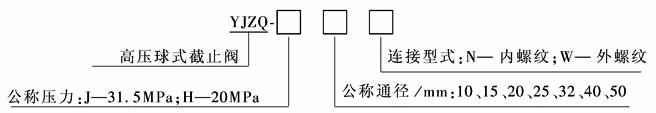

(1) 型号意义：
|
|

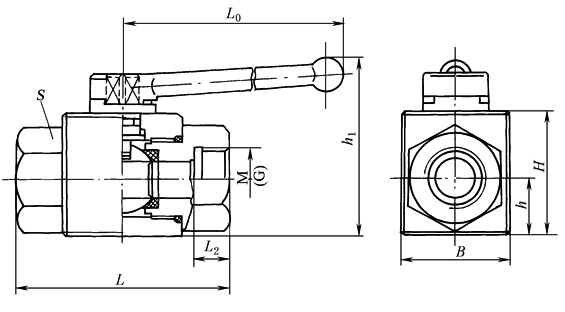

(2) 内螺纹球阀 外形尺寸 |
||||||||||
|
|
||||||||||
|
型 号 |
M /mm |
G /in |
尺 寸/mm |
|||||||
|
B |
H |
h |
h1 |
L |
L2 |
S |
L0 |
|||
|
YJZQ-J10N |
M18×1.5 |
3/8 |
32 |
36 |
18 |
72 |
78 |
14 |
27 |
120 |
|
YJZQ-J15N |
M22×1.5 |
½ |
35 |
40 |
19 |
87 |
86 |
16 |
30 |
120 |
|
YJZQ-J20N |
M27×2 |
¾ |
48 |
55 |
25 |
96 |
108 |
18 |
41 |
160 |
|
YJZQ-J25N |
M33×2 |
1 |
58 |
65 |
30 |
116 |
116 |
20 |
50 |
160 |
|
YJZQ-J32N |
M42×2 |
1¼ |
76 |
84 |
38 |
141 |
136 |
22 |
60 |
200 |
|
YJZQ-H40N |
M48×2 |
1½ |
88 |
98 |
45 |
165 |
148 |
24 |
75 |
250 |
|
YJZQ-H50N |
M64×2 |
2 |
98 |
110 |
52 |
180 |
180 |
26 |
85 |
300 |
|

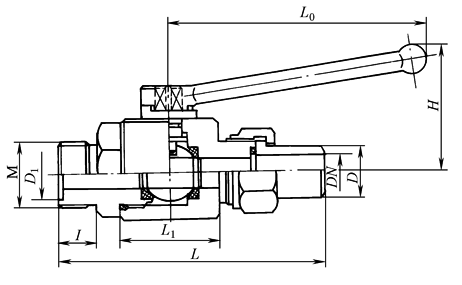

(3) 外螺纹球阀外形尺寸 外形尺寸 |
||||||||
|
|
||||||||
|
型 号 |
M/mm |
尺 寸/mm |
||||||
|
D |
D1 |
L |
L1 |
H |
I |
L0 |
||
|
YJZQ-J10W |
M27×1.5 |
18 |
20 |
154 |
42 |
58 |
16 |
120 |
|
YJZQ-J15W |
M30×1.5 |
22 |
22 |
166 |
48 |
68 |
18 |
120 |
|
YJZQ-J20W |
M36×2 |
28 |
28 |
174 |
60 |
72 |
18 |
160 |
|
YJZQ-J25W |
M42×2 |
34 |
35 |
212 |
64 |
86 |
20 |
160 |
|
YJZQ-J32W |
M52×2 |
42 |
40 |
230 |
76 |
103 |
22 |
200 |
|
YJZQ-H40W |
M64×2 |
50 |
50 |
250 |
84 |
120 |
24 |
250 |
|
YJZQ-H50W |
M72×2 |
64 |
60 |
294 |
108 |
128 |
26 |
300 |
|
注：生产厂为奉化溪口液压工程成套厂、奉化市朝日液压公司、威海广元液压件联合公司。 |
||||||||
