DZ※DP型直动式顺序阀 |
|||
|

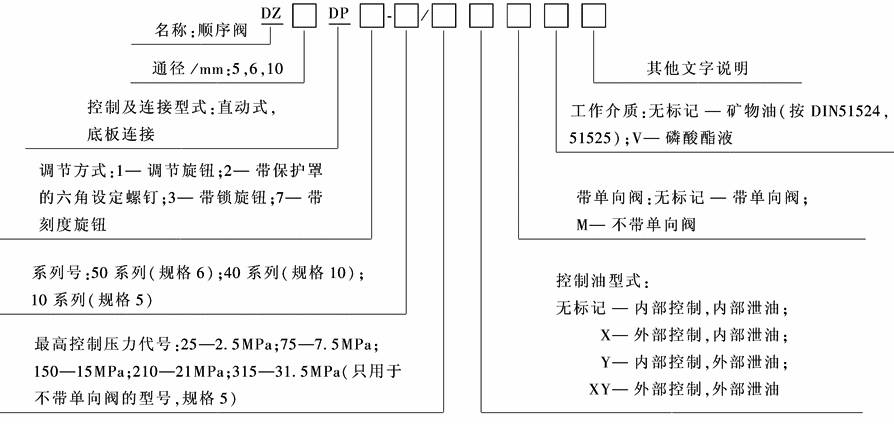

型号意义：

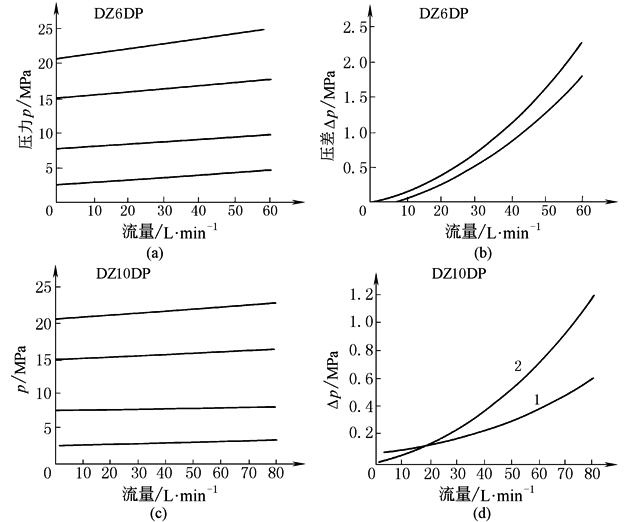

图1 特性曲线 表1 技术规格 |
|||
|
通径/mm |
5 |
6 |
10 |
|
输入压力，油口P、B(X)/MPa |
≤21.0/不带单向阀≤31.5 |
≤31.5 |
≤31.5 |
|
输出压力，油口A/MPa |
≤31.5 |
≤21.0 |
≤21.0 |
|
背压，油口(Y)/MPa |
≤6.0 |
≤16.0 |
≤16.0 |
|
液压油 |
矿物油(DIN51524)：磷酸酯液 |
||
|
油温范围/℃ |
-20～70 |
-20～80 |
-20～80 |
|
黏度范围/mm2·s-1 |
2.8～380 |
100～380 |
10～380 |
|
过滤精度 |
NAS1638九级 |
||
|
最大流量/L·min-1 |
15 |
60 |
80 |
|
注：生产厂为北京华德液压集团液压阀分公司。 |
|||
|

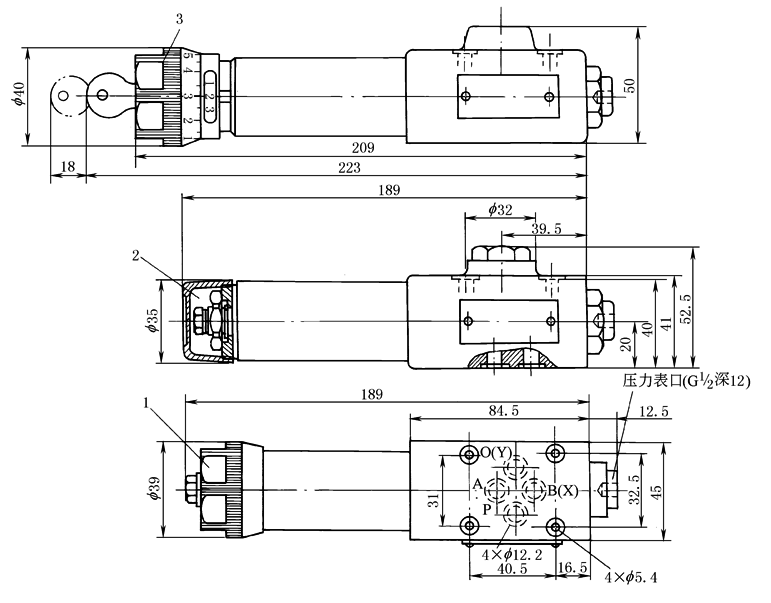

图2 DZ5DP型直动式顺序阀外形尺寸 1—“1”型调节件；2—“2”型调节件；3—“3”型调节件；4—重复设定刻度和刻度环

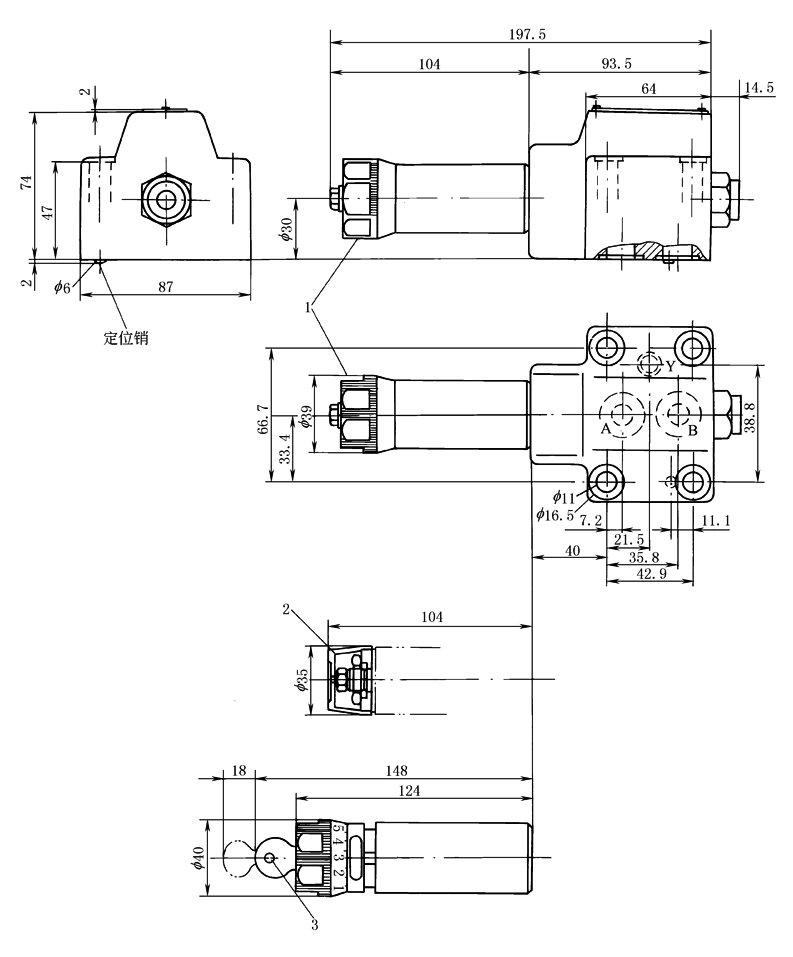

图3 DZ6DP型直动式顺序阀外形尺寸 1—调节方式“1”；2—调节方式“2”；3—调节方式“3”

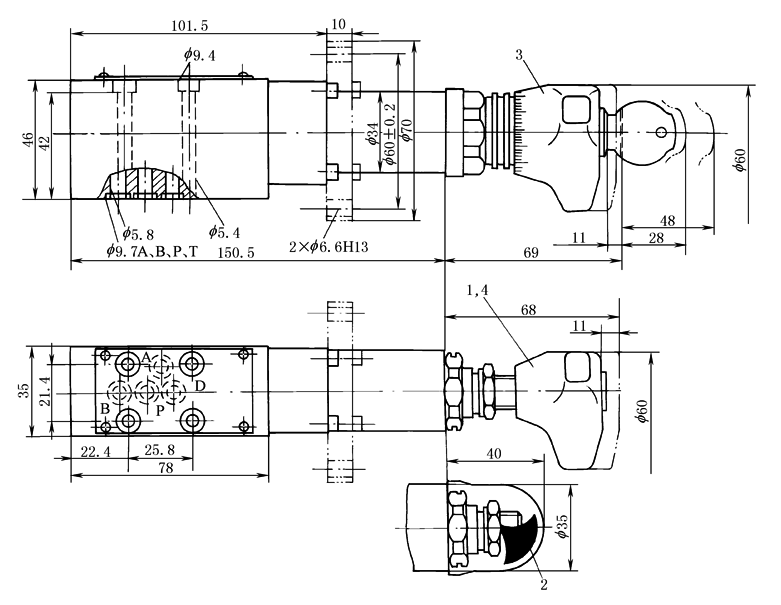

图4 DZ10DP型直动式顺序阀外形尺寸 1—调节方式“1”；2—调节方式“2”；3—调节方式“3” |
|
表2 连接底板 |
|||
|
规 格 |
NG5 |
NG6 |
NG10 |
|
底 板 |
G115/01 |
G341/01 |
G341/01 |
|
型 号 |
G96/01 |
G342/01 |
G342/01 |
