DR型先导式减压阀

该阀主要由先导阀、主阀和单向阀组成，用于降低液压系统的压力。

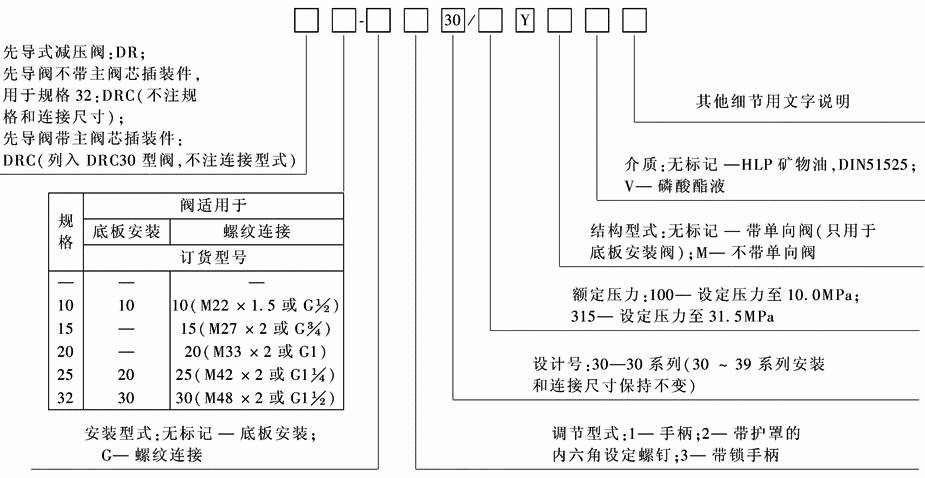

型号意义：

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

通径/mm

8

10

15

20

25

32

介质

矿物液压油，磷酸酯液

工作压力/MPa

≤10或31.5

介质黏度/m²·s^-1

(2.8～380)×10^-6

进口压力，B口/MPa

31.5

介质温度/℃

-20～70

出口压力，A口/MPa

0.3～31.5

1～31.5

流量/L·min-1

管式

80

80

200

200

200

300

背压，Y口/MPa

≤31.5

板式

—

80

—

—

200

300

注：生产厂为北京华德液压集团液压阀分公司、海门市液压件厂、焦作华科液压机械制造有限公司、抚顺天宝重工液压制造有限公司、上海朝田科技有限公司、武汉严氏液压机械有限公司。

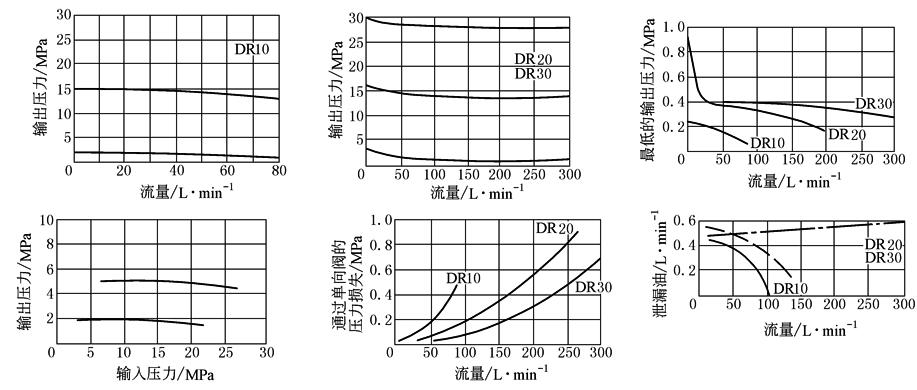

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　特性曲线

试验条件：υ＝0.6×10^-6m²/s，t＝50℃

 通径10的阀在压差为2MPa时的曲线；

 通径10的阀在10MPa压差时的曲线；

 通径25和32的阀在2MPa和10MPa时的曲线

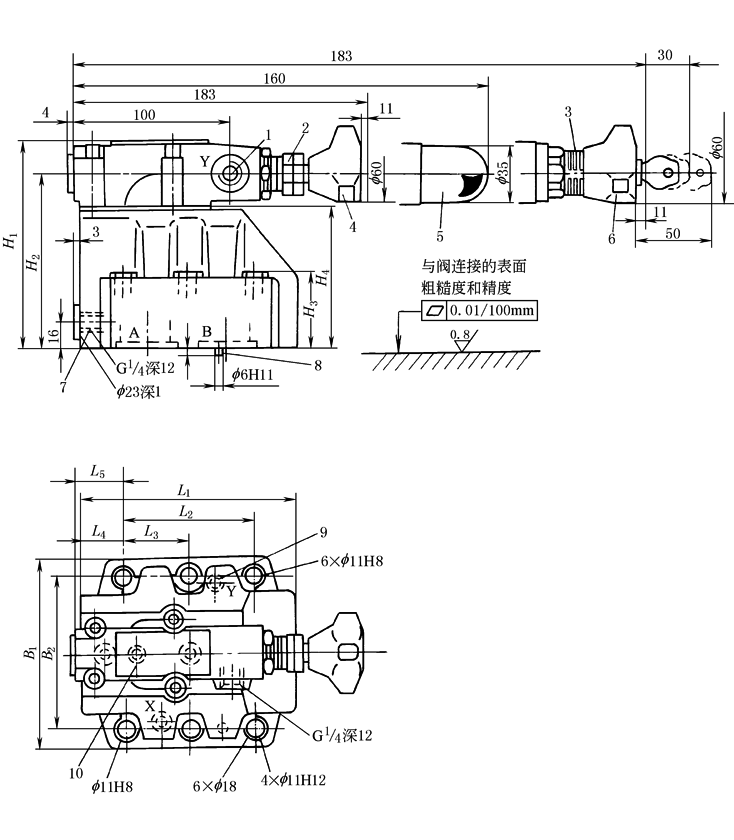

DR型减压阀外形尺寸(板式连接)

1—Y口(可作控制油回油口或遥控口)；2—锁紧螺母(只用于31.5MPa)；

3—调节刻度套；4—调节方式“1”；5—调节方式“2”；

6—调节方式“3”；7—通径10的遥控口(X口)，通径25和

32的压力表连接口；8—定位销；

9—Y口(控制油回油口)；10—标牌

表3　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

通径

B₁

B₂

H₁

H₂

H₃

H₄

L₁

L₂

L₃

L₄

L₅

O形圈

质量

/kg

用于X、Y口

用于A、B口

10

85

66.7

112

92

28

72

90

42.9

—

35.5

34.5

9.25×1.78

17.12×2.62

3.6

25

102

79.4

122

102

38

82

112

60.3

—

33.5

37

9.25×1.78

28.17×3.53

5.5

32

120

96.8

130

110

46

90

140

84.2

42.1

28

31.3

9.25×1.78

34.52×3.53

8.2

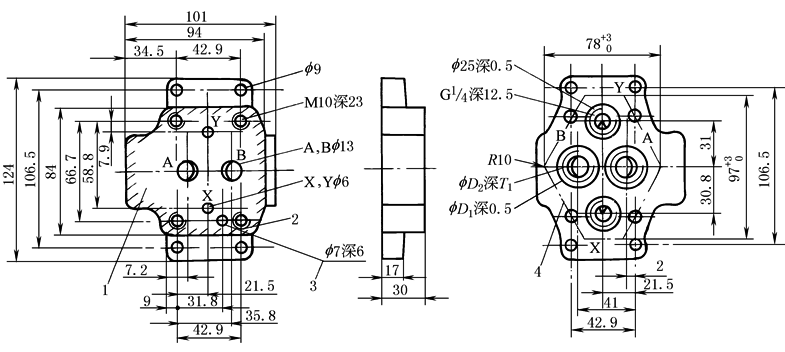

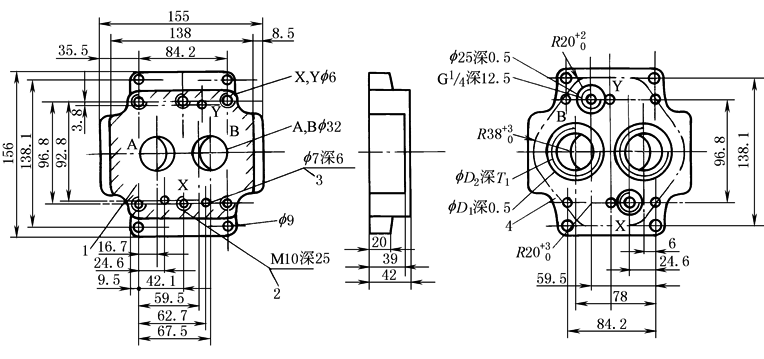

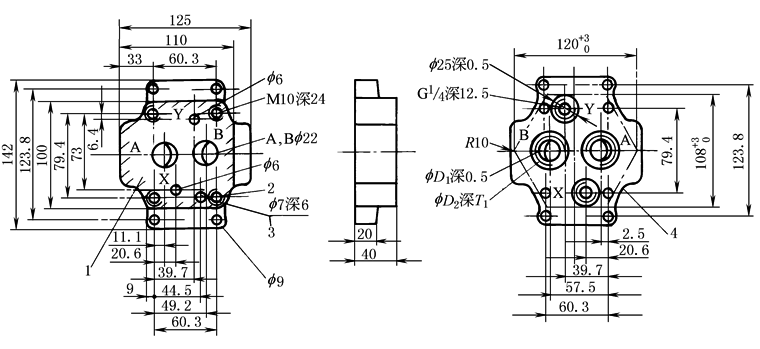

表4　　　　　　　　　　　　　　　　　　　　　　　　　　安装底板尺寸　　　　　　　　　　　　　　　　　　　　　　　　　mm

通径10

通径25

通径32

通径

型号

D₁

D₂

T₁

阀安装螺钉

转矩/N·m

质量/kg

10

G460/1

G461/1

28

34

G¾

G½

12.5

14.5

4×M10×40GB/T70.1

需单独订货

69

1.7

25

G412/1

G413/1

42

47

G¾

G1

16.5

19.5

4×M10×50GB/T70.1

需单独订货

3.3

32

G414/1

G415/1

56

61

G1¼

G1½

20.5

22.5

6×M10×60GB/T70.1

需单独订货

5

注：图中1—阀的连接面；2—阀的固定螺孔；3—定位销孔；4—安装连接板的切口轮廓。

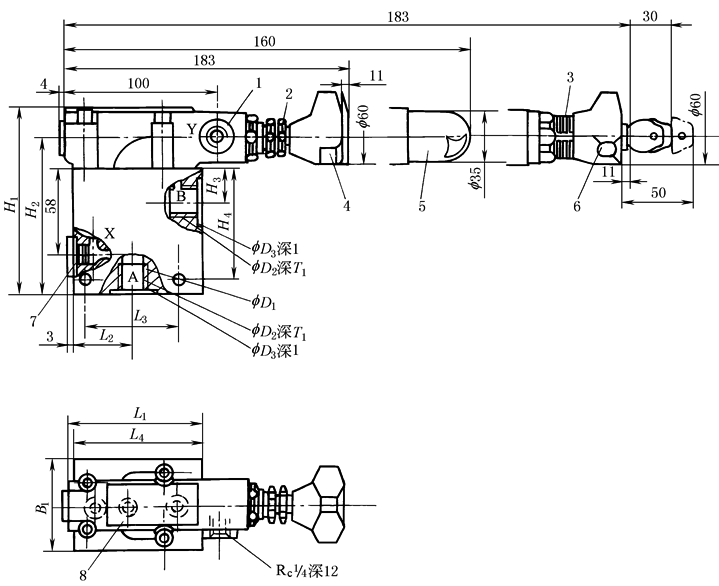

DR型减压阀外形尺寸(管式连接)

1—Y口(可作控制油回油口或遥控口)；2—锁紧螺母(只用于31.5MPa)；

3—调节刻度套；4—调节手柄；5—调节装置，

带保护罩；6—调节手柄(带锁)；

7—通径10的遥控口(X口)；8—标牌

表5　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

通径

B₁

��D₁

��D₂

��D₃

H₁

H₂

H₃

H₄

L₁

L₂

L₃

L₄

T₁

质量/kg

8

10

16

20

63

9

G³/8

G½

G¾

G1

28

34

42

47

125

105

23

28

75

85

40

62

90

12

14

16

18

4.3

6.8

25

32

70

11

G1¼

G1½

56

61

138

118

34

85

100

46

72

99

20

22

10.2

注：上图所示为不含单向阀的外形尺寸。

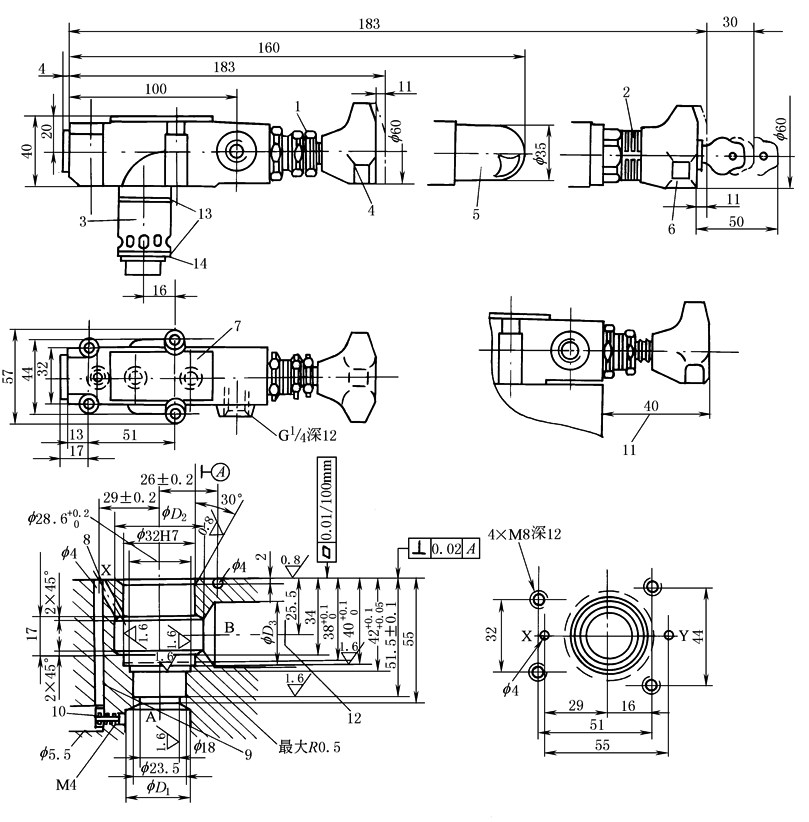

DR型减压阀外形尺寸(插入式连接)

1—锁紧螺母(只用于31.5MPa)；2—调节刻度套；3—插入式主阀芯；

4—调节方式“1”；5—调节方式“2”；6—调节方式“3”；

7—标牌；8—通径25和32的控制油进油路；

9—通径10的控制油进油路；10—通径10的阻尼器；

11—使用“1”或“3”调节方式时，距主阀体的最小距离；

12—孔��D3与��D2允许在任何位置相通，

但不能破坏连接螺孔和控制油路X；13—O形圈27.3×2.4；

14—密封挡圈32/28.4×0.8

表6　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

通径

D₁

D₂

D₃

质量/kg

阀的固定螺钉

转矩

/N·m

丁腈橡胶

订货号

氟橡胶

订货号

10

10

40

10

1.4

4×M8×40GB/T70.1

31

301、199

301、358

25

25

40

25

301、200

301、359

32

32

45

32
