DB/DBW型先导式溢流阀、电磁溢流阀(5X系列) |
|
DB/DBW型先导式溢流阀具有压力高、调压性能平稳、最低调节压力低和调压范围大等特点。DB型阀主要用于控制系统的压力；DBW型电磁溢流阀也可以控制系统的压力并能在任意时刻使之卸荷

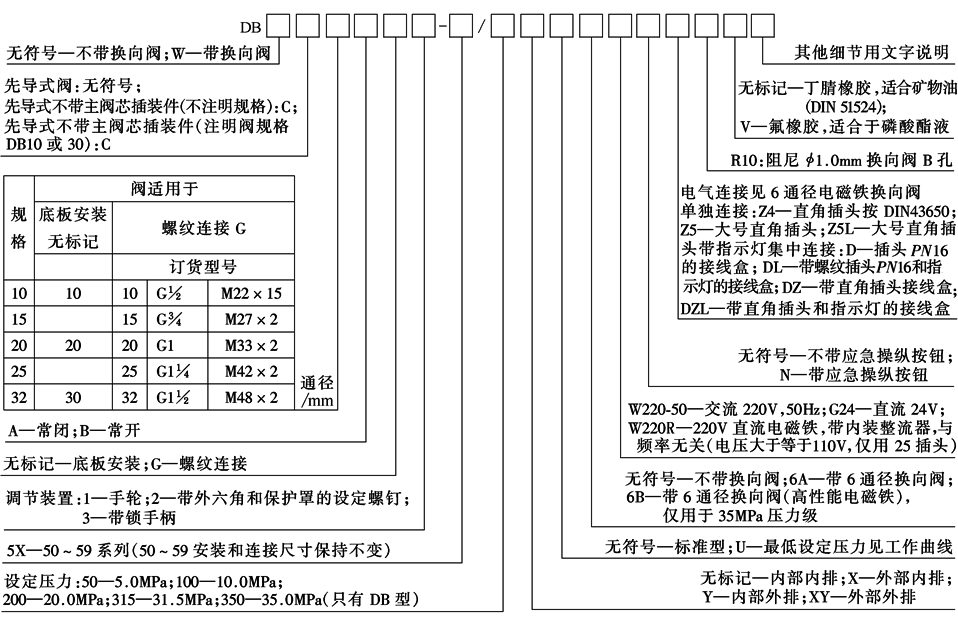

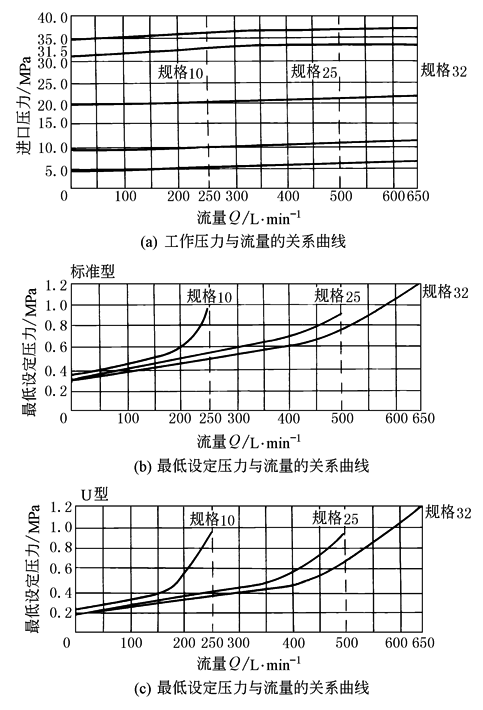

特性曲线 图1 (曲线是在外部先导无压泄油下绘制的；内部先导 泄油时必须将B口压力加到所示值上) 型号意义： |
|
|
|
表1 技术规格 |
|||||||
|
通径/mm |
10 |
15 |
20 |
25 |
32 |
||
|
最大流量/L·min-1 |
板式 |
250 |
— |
500 |
650 |
|
|
|
管式 |
250 |
500 |
500 |
500 |
650 |
||
|
工作压力油口A、B、X/MPa |
≤35.0 |
||||||
|
背压/MPa |
DB |
≤31.5 |
|||||
|
DBW6A(标准电磁铁) |
交流：10直流：16 |
||||||
|
DBW6B(大功率电磁铁) |
交(直)流：16 |
||||||
|
调节压力/MPa |
最低 |
与流量有关，见特性曲线 |
|||||
|
最高 |
5、10、20、31.5、35 |
||||||
|
过滤精度 |
NAS1638九级 |
||||||
|
质量/kg |
板式 |
DB |
2.6 |
— |
3.5 |
— |
4.4 |
|
DBW |
3.8 |
— |
4.7 |
— |
5.6 |
||
|
管式 |
DB |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
注：生产厂为北京华德液压集团液压阀分公司、上海立新液压公司、海门市液压件厂、上海朝田科技有限公司。 |
|||||||
|
DB/DBW型(50系列板式)先导式溢流阀外形尺寸 |
||||||||||||||
|
表2 mm |
||||||||||||||
|
型号 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
B1 |
B2 |
f D1 |
油口A､B |
油口Y |
|
DB/DBW10 |
91 |
53.8 |
22.1 |
27.5 |
22.1 |
47.5 |
0 |
25.5 |
2 |
78 |
53.8 |
14 |
17.12×2.62 |
9.25×1.78 |
|
DB/DBW20 |
116 |
66.7 |
33.4 |
33.3 |
11.1 |
55.6 |
23.8 |
22.8 |
10.5 |
100 |
70 |
18 |
28.17×3.53 |
9.25×1.78 |
|
DB/DBW30 |
147.5 |
88.9 |
44.5 |
41 |
12.7 |
76.2 |
31.8 |
20 |
21 |
115 |
82.6 |
20 |
34.52×3.53 |
9.25×1.78 |
|

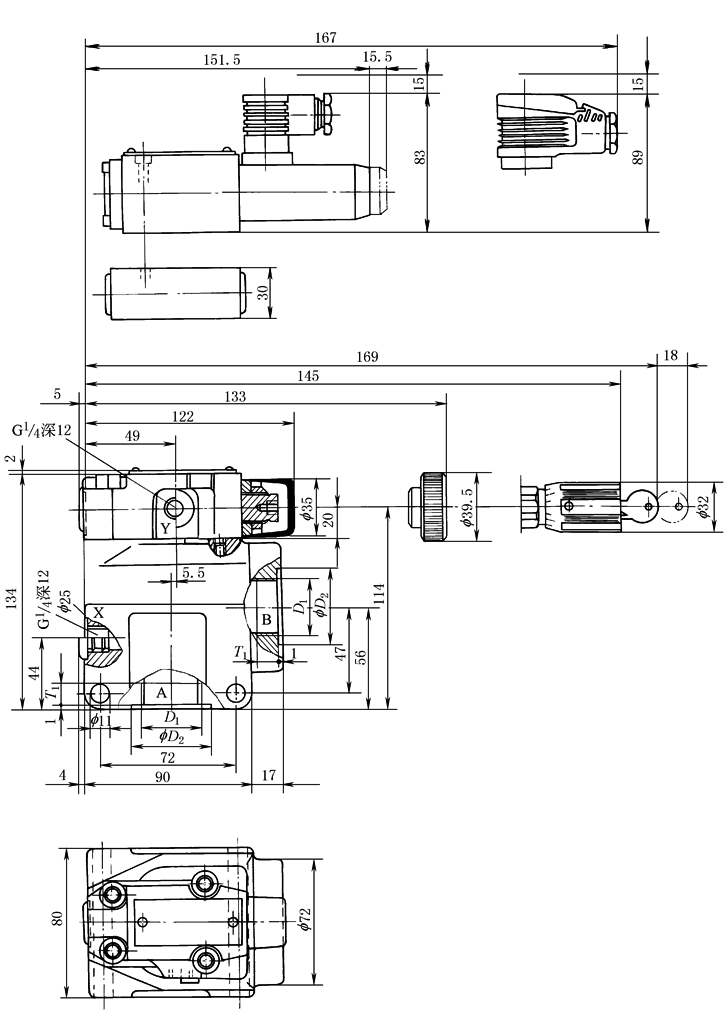

DB/DBW型(50系列管式)先导式溢流阀外形尺寸
|
|||
|
表3 mm |
|||
|
型号 |
D1 |
f D2 |
T1 |
|
DB(DBW)10G |
G½ |
34 |
14 |
|
DB(DBW)15G |
G¾ |
42 |
16 |
|
DB(DBW)20G |
G1 |
47 |
18 |
|
DB(DBW)25G |
G1¼ |
58 |
20 |
|
DB(DBW)32G |
G1½ |
65 |
22 |
|

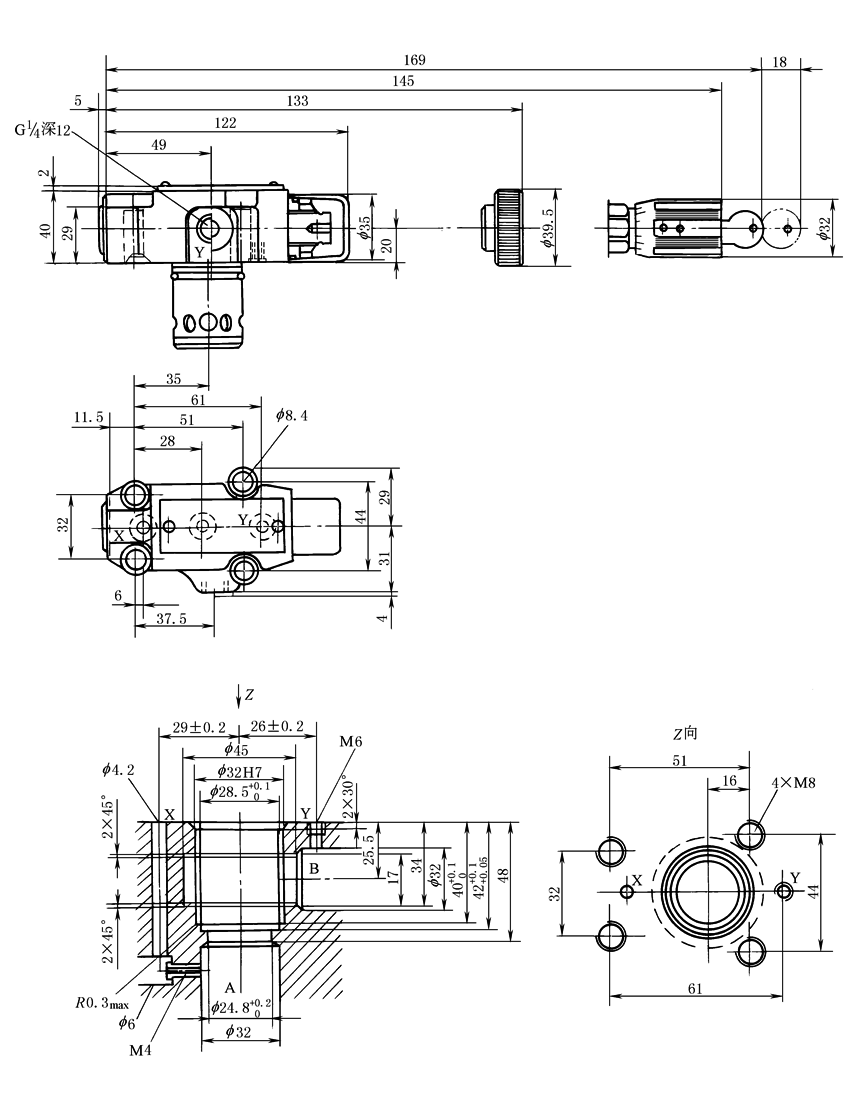

图2 DB/DBW型(50系列插入式)先导式溢流阀外形尺寸 [带(DBC10､30)或不带(DBC､DBT)主阀芯插件先导阀] |
|||
