针阀

针阀可作为压力表管路或小流量管路的截止阀使用，还可以用作节流阀

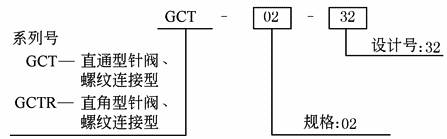

型号意义：

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术规格

型号

最大流量/L·min^-1

最高工作压力

/MPa

质量

/kg

直通型

直角型

GCT-02-32

GCTR-02-32

取决于允许压降，见开度、

流量特性和全开时压降特性

35

0.34

注：生产厂为榆次油研液压公司。

特性曲线(见下图1和图2)

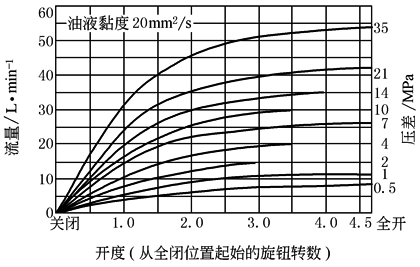

图1  开度-流量特性

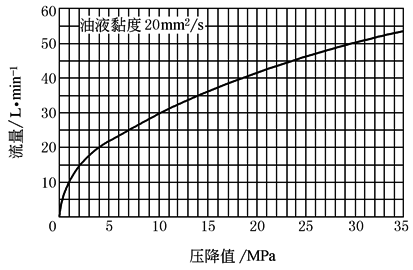

图2  阀全开时压降特性

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　外形尺寸

针阀

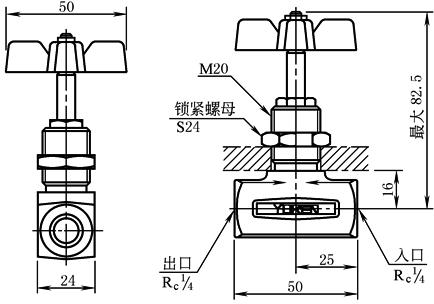

GCT-02-32型

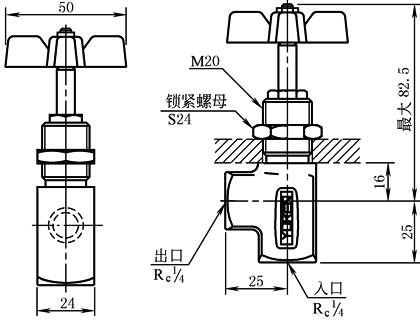

GCTR-02-32型

面板安

装尺寸

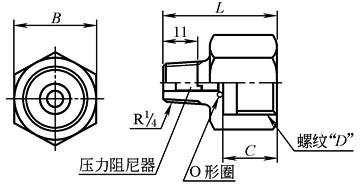

接头

此接头将压力表直接装在针阀上使用

接头装有压力阻尼器，以减小有害的冲击，保护压力表

针阀不附带接头，请参照下表订购
