UCF型行程流量控制阀 |
|||||||
|

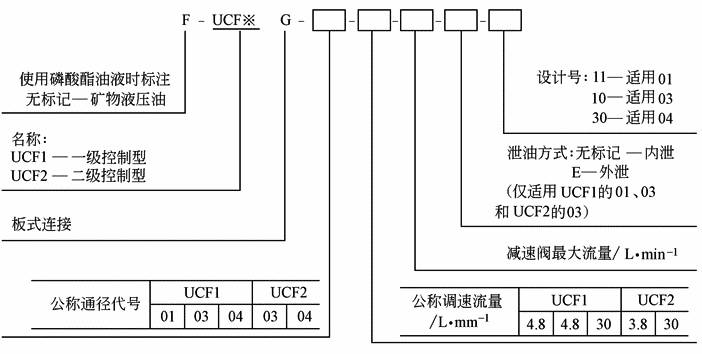

本元件把带单向阀的流量控制阀与减速阀组合在一起，主要用于机床液压系统中。它通过凸轮从快速进给转换为切削进给，并能任意调整切削进给速度。本元件是压力、温度补偿式的，能够进行精密的速度控制。返回时，通过单向阀快速返回，与凸轮位置无关 型号意义：

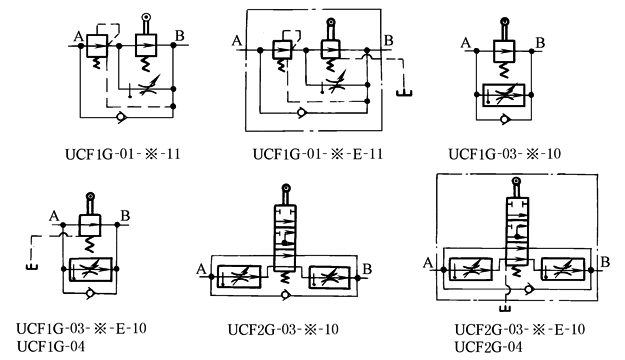

图形符号 表1 技术规格 |
|||||||
|
型号 |
最大流量① /L·min-1 |
流量调整范围/L·min-1 |
自由流量 /L·min-1 |
最高使用 压力(max) /MPa |
泄油口允 许背压 /MPa |
质量 /kg |
|
|
一级进给 |
二级进给 |
||||||
|
UCF1G-01-4-A-※-11 |
16(12) |
0.03～4
(0.05～4)② |
— |
20 |
14 |
0.1 |
1.6 |
|
UCF1G-01-4-B-※-11 |
12(8) |
||||||
|
UCF1G-01-4-C-※-11 |
8(4) |
||||||
|
UCF1G-01-8-A-※-11 |
20(12) |
0.03～8
(0.05～8)② |
— |
||||
|
UCF1G-01-8-B-※-11 |
16(8) |
||||||
|
UCF1G-01-8-C-※-11 |
12(4) |
||||||
|
UCF1G-03-4-※-10 |
40(40) |
0.05～4 |
— |
40 |
2.6 |
||
|
UCF1G-03-8-※-10 |
0.05～8 |
— |
|||||
|
UCF2G-03-4-※-10 |
40(40) |
0.1～4 |
0.05～4 |
40 |
2.7 |
||
|
UCF2G-03-8-※-10 |
0.1～8 |
0.05～4 |
|||||
|
UCF1G-04-30-30 |
80(40) |
0.1～22 |
— |
80 |
6.5 |
||
|
UCF2G-04-30-30 |
0.1～22 |
0.1～17 |
9.2 |
||||
|
① 最大流量是行程减速阀与流量调整阀全部打开时的值。( )内是行程减速阀全开、流量调整阀全闭时的最大流量。 ② ( )内是在压力7MPa以上时的数值。 |
|||||||
|

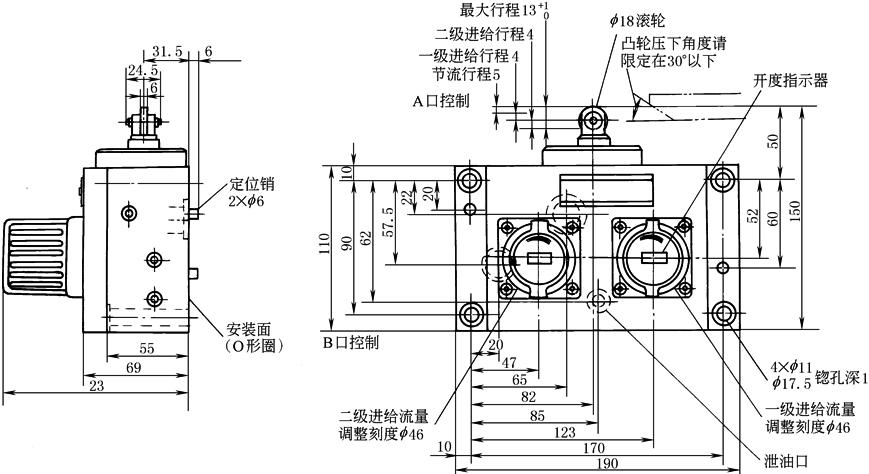

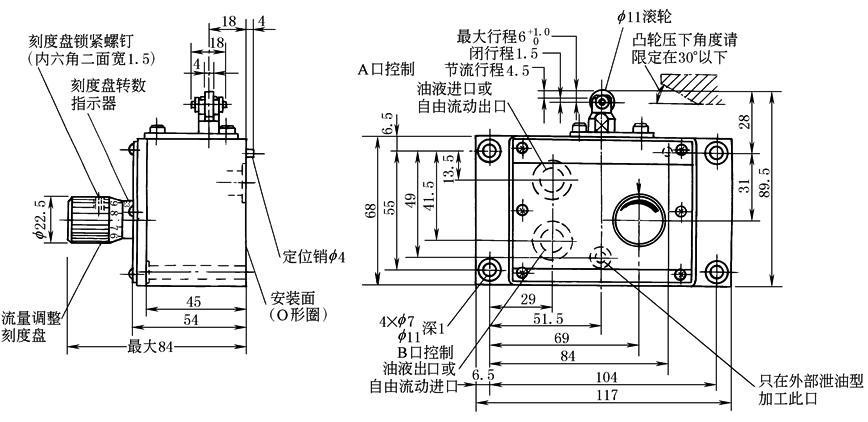

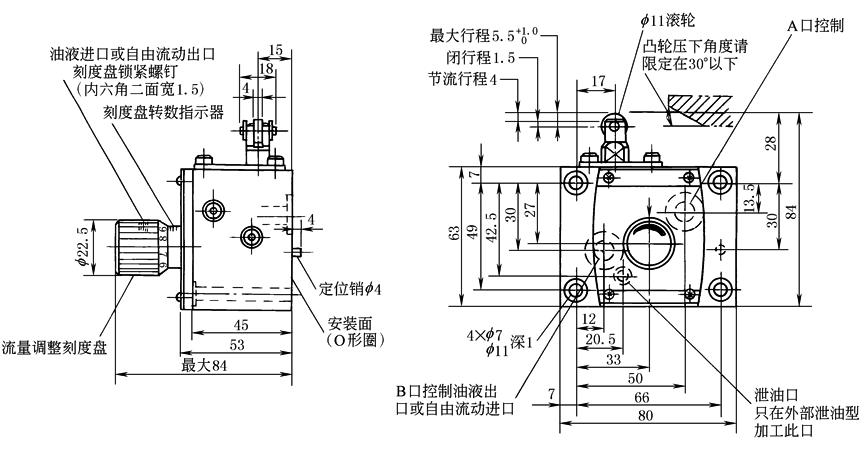

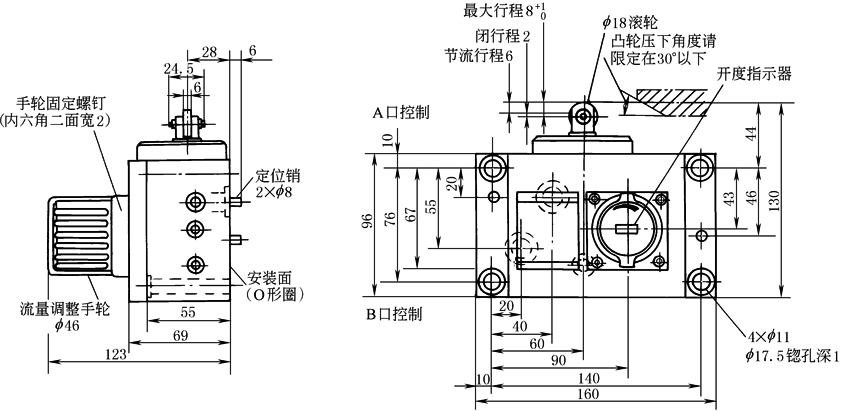

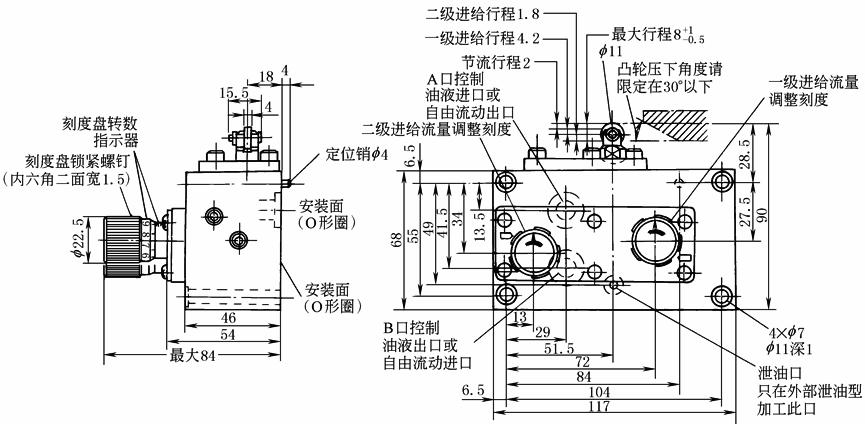

表2 外形尺寸 |
|
|
UCF1G- 01 型 |
|
|
UCF1G- 03 型 |
|
|
UCF2G- 03 型 |
|
|
UCF1G- 04 型 |
|
|
UCF2G- 04 型 |
|
|
阀安装面加工精度：平面度0.013mm，粗糙度0.0016mm |
最大孔径“X”/mm |
|||||
|
型号 |
UCF1G-01 |
UCF1G-03 |
UCF2G-03 |
UCF1G-04 |
UCF2G-04 |
|
|
A、B口 |
f 11.5 |
f 11.5 |
f 11.5 |
f 15.5 |
A口f 18 |
|
|
B口f 15.5 |
||||||
|
泄油口 |
f 3.5 |
f 4 |
f 4 |
f 8.5 |
f 8.5 |
|
|
注：生产厂为榆次油研液压公司。 |
||||||
