FB型溢流节流阀

本元件由溢流阀和节流阀并联而成，用于速度稳定性要求不太高而功率较大的进口节流系统。具有压力控制和流量控制的功能，其进口压力随出口负载压力变化，压差为0.6MPa，因此大幅度降低了功耗

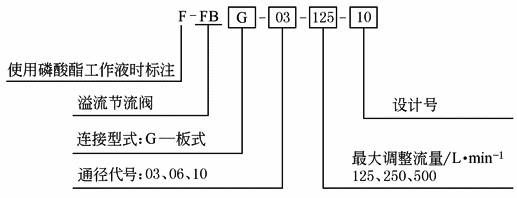

型号意义：

图形符号

技术规格

项目

型号

项目

型号

FBG-03-

125-10

FBG-06-

250-10

FBG-10-

500-10

FBG-03-

125-10

FBG-06-

250-10

FBG-10-

500-10

最高使用压力/MPa

25

25

25

进出口最小压差/MPa

6

7

9

额定流量/L·min^-1

125

200

500

先导溢流流量/L·min^-1

1.5

2.4

3.5

流量调整范围/L·min^-1

1～125

3～250

5～500

最大回油背压/MPa

0.5

0.5

0.5

调压范围/MPa

1～25

1.2～25

1.4～25

质量/kg

13.3

27.3

57.3

注：生产厂为榆次油研液压公司。

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　外形尺寸

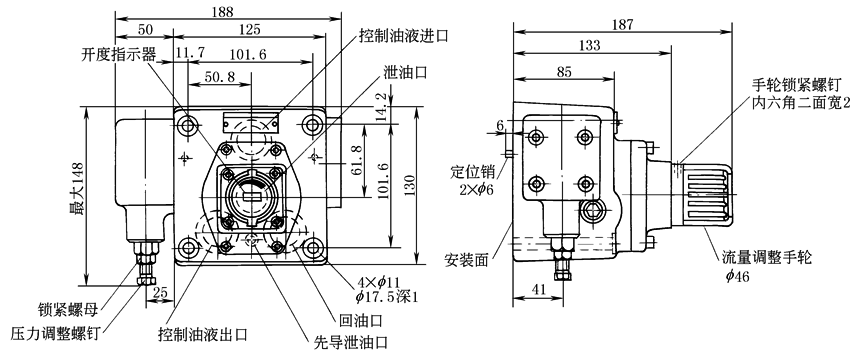

FBG-03型

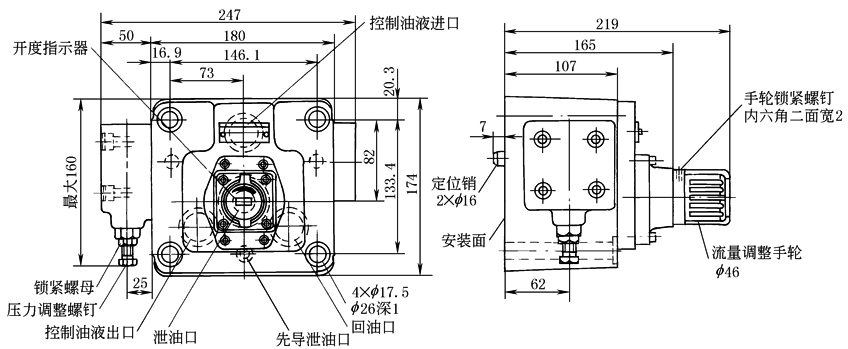

FBG-06型

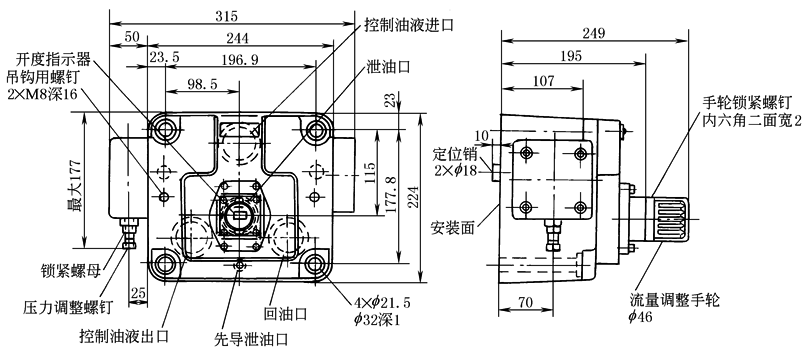

FBG-10型

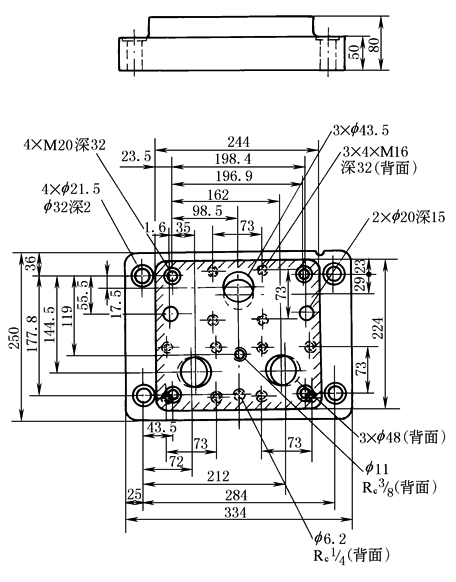

表3　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　安装底板

型号

底板型号

连接口R_c

质量/kg

型号

底板型号

连接口R_c

质量/kg

FBG-03

EFBGM-03Y-10

EFBGM-03Z-10

³/4

1

6

6

FBG-06

FBG-10

EFBGM-06Y-10

EFBGM-10Y-10

1¼

1½，2法兰

安装

16

37

FBG-06

EFBGM-06X-10

1

12.5

EFBGM-03Y，03Z

EFBGM-06X，06Y

底板型号

A

底板型号

A

B

C

E

EFBGM-03Y-10

3/4

EFBGM-06X-10

107

45

35

1

EFBGM-03Z-10

1

EFBGM-06Y-10

95

60

40

1¼

EFBGM-10Y

注：使用底板时，请按上面的型号订货。
