FH(C)型先导操作流量控制阀 |
|||||
|

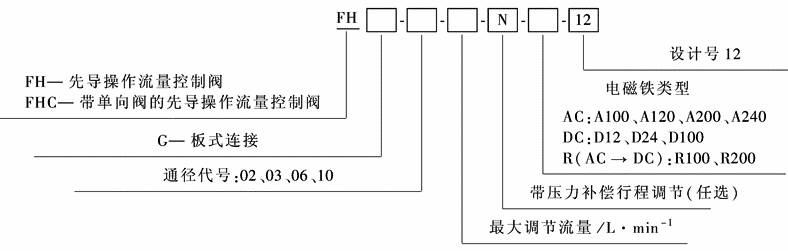

本元件用液压机构代替手动调节旋钮进行流量调节,并能使执行元件在加速、减速时平稳变化,实现无冲击控制。本元件还具有压力、温度补偿功能,保证调节流量的稳定 型号意义:
表1 技术规格 |
|||||
|
通径代号 |
02 |
03 |
06 |
10 |
|
|
通径/mm |
6 |
10 |
20 |
30 |
|
|
最大流量/L·min-1 |
30 |
125 |
250 |
500 |
|
|
最小稳定流量/L·min-1 |
0.05 |
0.2 |
2 |
4 |
|
|
最高工作压力/MPa |
21 |
||||
|
最低先导压力/MPa |
1.5 |
||||
|
质量/kg |
13 |
17 |
32 |
61 |
|
|
介质黏度/m2·s-1 |
(15~400)×10-6 |
||||
|
介质温度/℃ |
-15~70 |
||||
|
注:生产厂为榆次油研液压有限公司。 |
|||||
|
流量调整方法: 1) 电磁换向阀在“ON”状态(见图2中②),达到最大流量调整螺钉设定的流量,执行元件按设定的最高速度动作,顺时针转动调节螺钉,则流量减少 |
|||||
|

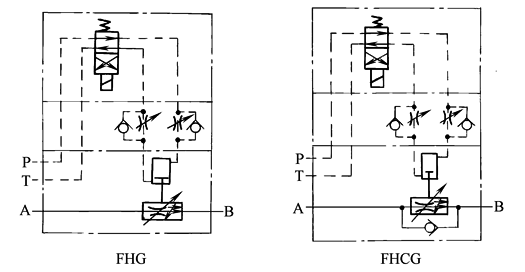

图1 图形符号 |

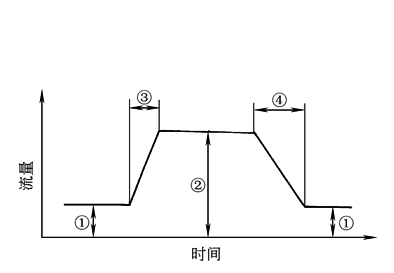

图2 控制图形 |
||||
|
2) 电磁换向阀在“OFF”状态(见图2中①),达到最小流量调整螺钉设定的流量,执行元件按设定的最低速度动作,顺时针转动调整螺钉,则流量增大 3) 使电磁换向阀从“OFF”到“ON”时,从小流量转换为大流量,执行元件从低速转换为高速,转换时间用先导管路“A”流量调节手轮设定 4) 使电磁换向阀从“ON”到“OFF”时,从大流量转换为小流量,执行元件从高速转换为低速,转换时间用先导管路“B”流量调节手轮设定 特性曲线与F型流量控制阀相同,见表F(C)G型流量控制阀中图1、图2 |
|||||
|
表2 外形尺寸 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

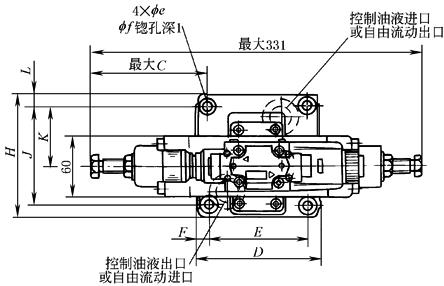

FHG FHCG- 02,03 型 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
安装面FH※G-02与ISO6263-AK-06-2-A一致 安装面FH※G-03与ISO6263-AM-07-2-A一致
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

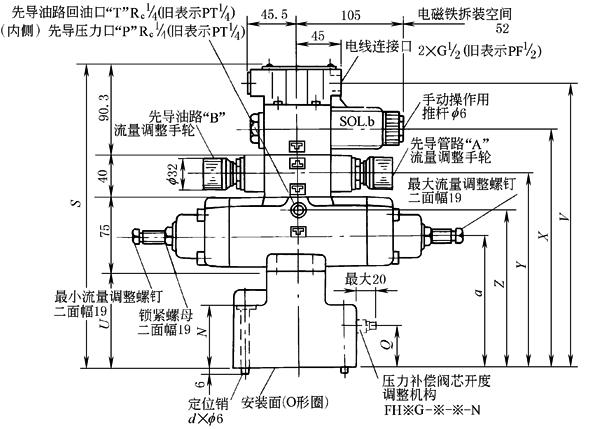

FHG FHCG- 06,10 型 |
安装面FH※G-06与ISO6263-AP-08-2-A一致 |
|
|
型号 |
C |
D |
E |
F |
H |
J |
K |
L |
N |
Q |
S |
U |
V |
X |
Y |
Z |
a |
d |
e |
f |
g |
h |
i |
|
FH※G-06 |
66.5 |
180 |
146.1 |
17 |
174 |
133.4 |
73.1 |
20.3 |
105 |
65 |
18 |
335.3 |
130 |
317 |
270 |
227 |
190 |
165 |
7 |
16 |
17.5 |
26 |
44 |
|
|
FH※G-10 |
21 |
244 |
196.9 |
23.5 |
228.2 |
177.8 |
98.5 |
25.1 |
137 |
85 |
23 |
365.3 |
160 |
347 |
300 |
257 |
220 |
195 |
10 |
18 |
21.5 |
32 |
61 |
|
|
备注:阀安装面尺寸请参照通用的底板图,见表F(C)G型流量控制阀中表4 |
||||||||||||||||||||||||
|
底
板 |
型 号 |
底板型号 |
连接口 |
质量/kg |
底板尺寸见表F(C)G型流量控制阀中表4 |
|
FH*G-02
|
FGM-02-20 FGM-02X-20 FGM-02Y-20 |
Rc¼ Rc3/8 Rc½ |
2.3 2.3 3.1 |
||
|
FH*G-03
|
FGM-03X-20 FGM-03Y-20 FGM-03Z-20 |
Rc½ Rc3/4 Rc1 |
3.9 5.7 5.7 |
||
|
FH*G-06
FH*G-10 |
FGM-06X-20 FGM-06Y-20 FGM-06Z-20 FGM-10Y-20 |
Rc1 Rc3/4 Rc½ Rc½(Rc2"法兰) |
12.5 16 16 37 |
