R型先导式减压阀和RC型单向减压阀 |
|||||||||
|

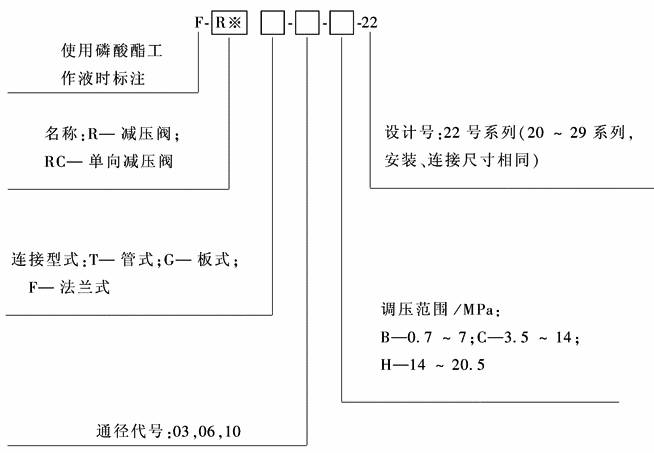

该阀用于控制液压系统的支路压力，使其低于主回路压力。主回路压力变化时，它能使支路压力保持恒定 型号意义：
表1 技术规格 |
|||||||||
|
型号 |
最高使用压力 /MPa |
最大流量 |
泄油量 /L·min-1 |
质量/kg |
|||||
|
管式连接 |
板式连接 |
设定压力 /MPa |
最大流量 /L·min-1 |
RCT型 |
RCG型 |
RT型 |
RG型 |
||
|
R(C)T-03-※-22 |
R(C)G-03-※-22 |
21.0 |
0.7~1.0 |
40 |
0.8~1 |
4.8 |
5.4 |
4.3 |
4.5 |
|
1.0~20.5 |
50 |
||||||||
|
R(C)T-06-※-22 |
R(C)G-06-※-22 |
21.0 |
0.7~1.0 |
50 |
0.8~1.1 |
7.8 |
8.1 |
6.9 |
6.8 |
|
1.0~1.5 |
100 |
||||||||
|
1.5~20.5 |
125 |
||||||||
|
R(C)T-10-※-22 |
R(C)G-10-※-22 |
21.0 |
0.7~1.0 |
130 |
1.2~1.5 |
13.8 |
13.8 |
12.0 |
11.0 |
|
1.0~1.5 |
180 |
||||||||
|
1.5~10.5 |
220 |
||||||||
|
10.5~20.5 |
250 |
||||||||
|
注：1.最大流量是指一次压力在21.0MPa时的值。 2.泄油量又称先导流量，是一次油口压力与2次油口压力的压力差为20.5MPa时的值。 3.生产厂为榆次油研液压有限公司。 |
|||||||||
|
表2 外形尺寸 |
||||||||||||
|

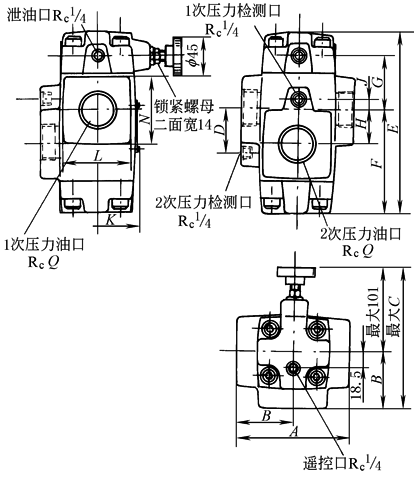

R(C)T-03型 |
R(C)T-06/10型 |
|||||||||||
|
mm |
mm |
|||||||||||
|
型号 |
A |
B |
C |
D |
E |
F |
G |
|||||
|
型号 |
A |
B |
C |
D |
R(C)T-06 R(C)T-10 |
96 132 |
48 66 |
149 167 |
42 52 |
179 216 |
97.5 124 |
53.5 64 |
|
RT-03 |
106 |
147 |
32 |
4 |
型号 |
H |
J |
K |
L |
N |
Q |
|
|
RCT-03 |
107 |
148 |
55 |
5 |
R(C)T-06 R(C)T-10 |
33 40 |
9 12 |
39(68) 46(86) |
65 79 |
60 79 |
1 |
|
|

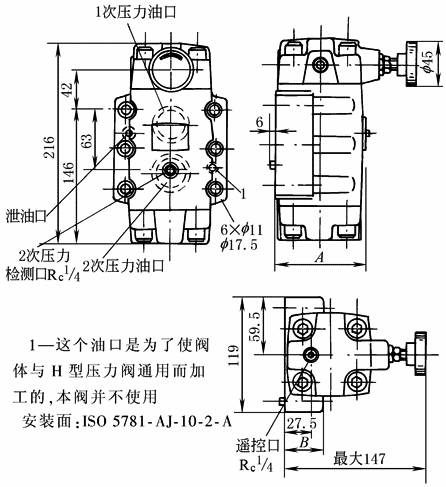

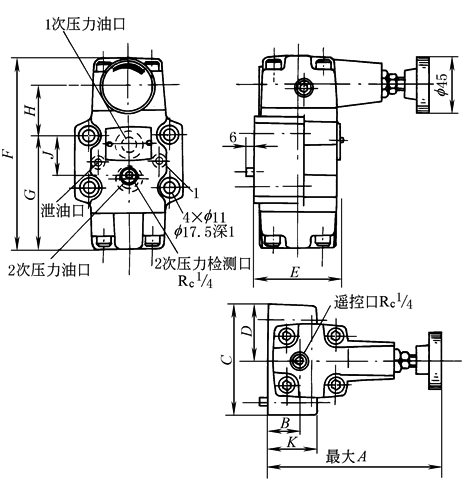

R(C)G-03，06型
安装面：ISO 5781-AG-06-2-A ISO5 781-AH-08-2-A 1—这个油口是为了使阀体与H型压力阀通用而加工的，本阀并不使用 |

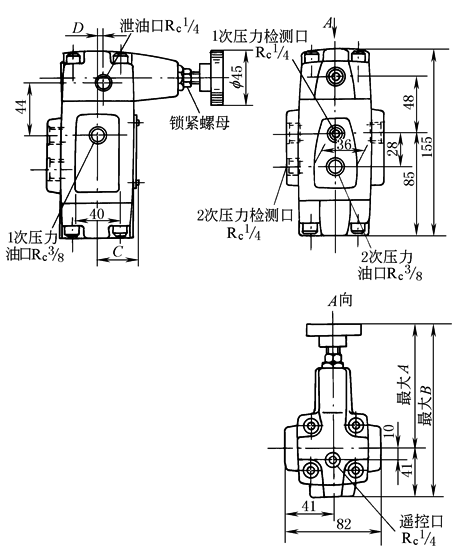

R(C)G-10型
|
|||||||
|
型号 |
A |
B |
C |
D |
E |
|||
|
R(C)G-03 R(C)G-06 |
142 141 |
25 21.5 |
89 102 |
44.5 51 |
67(90) 79(108) |
型号 |
A |
B |
|
R(C)G-03 R(C)G-06 |
155 179 |
92.4 111 |
40.6 40 |
34.9 48 |
59 69 |
RG-10 RCG-10 |
92 132 |
39 79 |
