ISO21287标准紧凑型气缸(f 20~100mm)连接界面尺寸

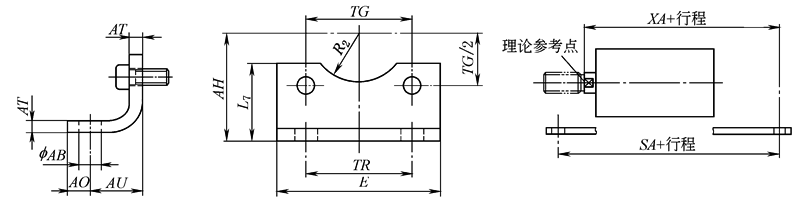

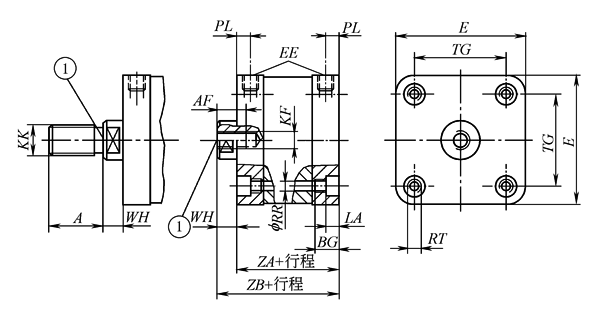

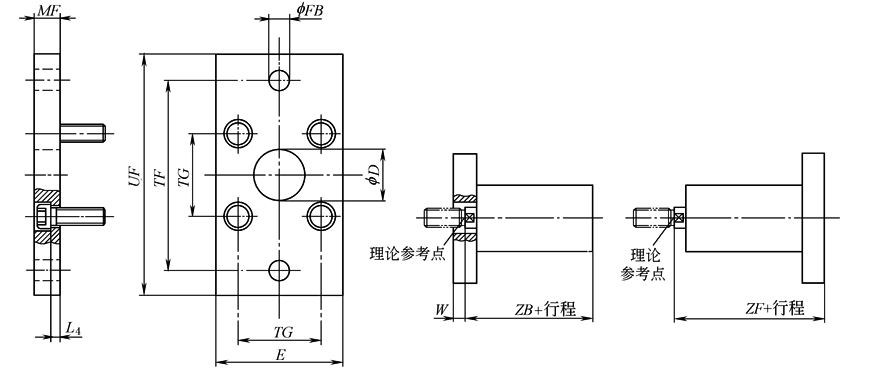

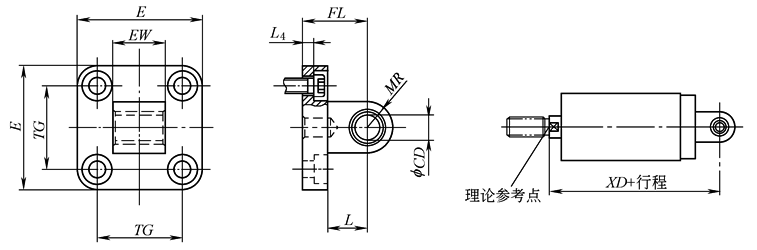

ISO 21287紧凑型气缸(f 20~100mm)是指该气缸关于连接界面的尺寸标准化，有些尺寸必须规定一致，如关于气缸活塞杆头部的螺纹，需与外部驱动件相连，该尺寸KK、A必须规定一致(nom)，包括公差(tol)。而有些尺寸只作限制(如max、min)，如气缸外形尺寸E作了最大不能超过max这一类限定。规定一致的连接尺寸有许多，有些是气缸本体上基础尺寸：KK、A、WH、ZA、ZB、KF、TG、RT、XD、ZB、ZF、XA。与外部过渡连接尺寸有：EW、FL、CD、TF、FB、AU、AB、TR、SA等。符合ISO 21287标准的气缸必须使其尺寸符合上述的规定和限定

ISO 21287紧凑型气缸是在ISO 15552标准普通气缸之后诞生的，与ISO15552标准气缸有相近关系，主要表现在TG尺寸，TG尺寸是一个重要尺寸，是气缸与外部连接最主要、应用最广的连接尺寸(与前法兰、后法兰、后耳环、角架等)。ISO 21287紧凑型气缸对TG尺寸的标准制定上，仅对f 20、f 25规格作了规定，而f 32、f 40、f 50、f 63、f 80、f 100规格的TG连接尺寸参照ISO 15552的规定执行

mm
缸径	AF min		WH		ZA		ZB^①		KF	KK	EE^②	BG min	RR min	TG		E max	RT	LA max	PL min
缸径	AF min		nom	tol	nom	tol	nom	tol	KF	KK	EE^②	BG min	RR min	nom	tol	E max	RT	LA max	PL min
20	10	16	6	±1.4	37	±0.5	43	±1.4	M6	M8×1.25	M5	15	4.1	22	±0.4	38	M5	5	5
25	10	16	6	±1.4	39	±0.5	45	±1.4	M6	M8×1.25	M5	15	4.1	26	±0.4	41	M5	5	5
32	12	19	7	±1.6	44	±0.5	51	±1.6	M8	M10×1.25	G1/8	16	5.1	32.5	±0.5	50	M6	5	7.5
40	12	19	7	±1.6	45	±0.7	52	±1.6	M8	M10×1.25	G1/8	16	5.1	38	±0.5	58	M6	5	7.5
50	16	22	8	±1.6	45	±0.7	53	±1.6	M10	M12×1.25	G1/8	16	6.4	46.5	±0.6	70	M8	5	7.5
63	16	22	8	±1.6	49	±0.8	57	±1.6	M10	M12×1.25	G1/8	16	6.4	56.5	±0.7	80	M8	5	7.5
80	20	28	10	±2.0	54	±0.8	64	±2.0	M12	M16×1.5	G1/8	17	8.4	72	±0.7	96	M10	5	7.5
100	20	28	10	±2.0	67	±1.0	77	±2.0	M12	M16×1.5	G1/8	17	8.4	89	±0.7	116	M10	5	7.5


缸径	E max		TG ±0.2	FL ±0.2	L min		CD H9	MR max	螺纹	XD
20	38	16	22	20	12	3	8	9	M5×16	63
25	41	16	26	20	12	3	8	9	M5×16	65


缸径	D H11	FB H13	TG ±0.2	E max	MF js14	TF js13	UF max		螺纹	W ref	ZF	ZB
20	16	6.6	22	38	8	55	70	3	M5×16	2	51	43
25	16	6.6	26	41	8	60	76	3	M5×16	2	53	45


缸径	AB H14	TG ±0.2	E max	TR js14	AO max	AU ±0.2	AH js16	L₇ ±2	AT ±0.5	螺纹	R₂	SA		XA
缸径	AB H14	TG ±0.2	E max	TR js14	AO max	AU ±0.2	AH js16	L₇ ±2	AT ±0.5	螺纹	R₂	nom	tol	nom	tol
20	7	22	38	22	7	16	27	22	4	M5×16	—	69	±1.25	59	±1.25
25	7	26	41	26	7	16	29	22	4	M5×16	—	71		61
32	7	32.5	50	32	7	16	33.5	24.5	4	M6×16	15	76		67
40	10	38	58	36	9	18	38	26	4	M6×16	17.5	81		70
50	10	46.5	70	45	9	21	45	31	5	M8×20	20	87		74
63	10	56.5	80	50	9	21	50	31	5	M8×20	22.5	91	±1.6	78	±1.6
80	12	72	96	63	11	26	63	40.5	6	M10×20	22.5	106		90
100	14.5	89	116	75	13	27	74	47	6	M10×20	27.5	121		104
① 仅供参考。 ② 符合ISO16030。注：一般行程S≤500。
