非ISO标准小型圆形气缸 |
|||||||||||||||||||||||||||||||||||||||||||||||||
|

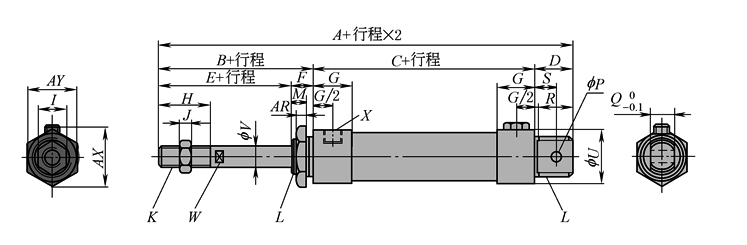

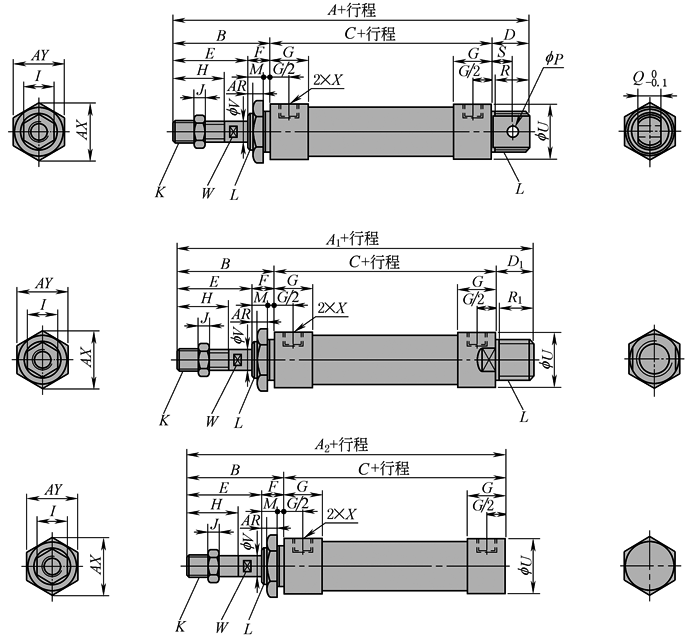

表1 mm |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
类
型 |

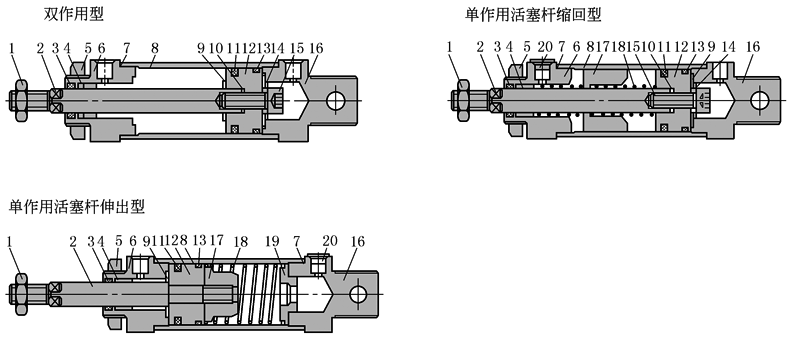

1—螺母；2，10—活塞杆；3—前盖密封圈；4—含油轴承；5—前盖螺母；6—前盖；7—管壁；8—铝管；9—防撞垫片；11，12—活塞；13—耐磨环；14—后垫圈；15—内六角螺栓；16—后盖；17—弹簧连接座；18—弹簧；19—弹簧座；20—消音片 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
双 作 用 型 尺 寸 |
|
||||||||||||||||||||||||||||||||||||||||||||||||
|
内径 |
A |
A1 |
A2 |
B |
C |
D |
D1 |
E |
F |
G |
H |
I |
J |
K |
|||||||||||||||||||||||||||||||||||
|
20 |
131 |
122 |
110 |
40 |
70 |
21 |
12 |
28 |
12 |
16 |
20 |
12 |
6 |
M8×1.25 |
|||||||||||||||||||||||||||||||||||
|
25 |
135 |
128 |
114 |
44 |
70 |
21 |
14 |
30 |
14 |
16 |
22 |
17 |
6 |
M10×1.25 |
|||||||||||||||||||||||||||||||||||
|
32 |
141 |
128 |
114 |
44 |
70 |
27 |
14 |
30 |
14 |
16 |
22 |
17 |
6 |
M10×1.25 |
|||||||||||||||||||||||||||||||||||
|
40 |
165 |
152 |
138 |
46 |
92 |
27 |
14 |
32 |
14 |
22 |
24 |
17 |
7 |
M12×1.25 |
|||||||||||||||||||||||||||||||||||
|
内径 |
L |
M |
P |
Q |
R |
R1 |
S |
U |
V |
W |
X |
AR |
AX |
AY |
|||||||||||||||||||||||||||||||||||
|
20 |
M22×1.5 |
10 |
8 |
16 |
19 |
10 |
12 |
29 |
8 |
6 |
PT1/8 |
7 |
33 |
29 |
|||||||||||||||||||||||||||||||||||
|
25 |
M22×1.5 |
12 |
8 |
16 |
19 |
12 |
12 |
34 |
10 |
8 |
PT1/8 |
7 |
33 |
29 |
|||||||||||||||||||||||||||||||||||
|
32 |
M24×2.0 |
12 |
10 |
16 |
25 |
12 |
15 |
39.5 |
12 |
10 |
PT1/8 |
8 |
37 |
32 |
|||||||||||||||||||||||||||||||||||
|
40 |
M30×2.0 |
12 |
12 |
20 |
25 |
12 |
15 |
49.5 |
16 |
14 |
PT¼ |
9 |
47 |
41 |
|||||||||||||||||||||||||||||||||||
|

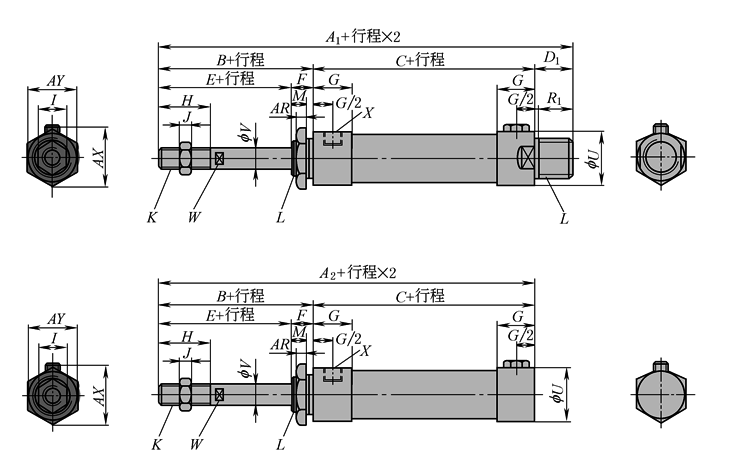

单 作 用 活 塞 杆 缩 回 型 尺 寸 |
|
||||||||||||||||||||||||||||||||||||||||||||||||
|
内径 |
A |
A1 |
A2 |
B |
C |
D |
D1 |
E |
F |
G |
H |
I |
J |
||||||||||||||||||||||||||||||||||||
|
行程 |
行程 |
行程 |
行程 |
||||||||||||||||||||||||||||||||||||||||||||||
|
0~50 |
51~100 |
0~50 |
51~100 |
0~50 |
51~100 |
0~50 |
51~100 |
||||||||||||||||||||||||||||||||||||||||||
|
20 |
131 |
156 |
122 |
147 |
110 |
135 |
40 |
70 |
95 |
21 |
12 |
28 |
12 |
16 |
20 |
12 |
6 |
||||||||||||||||||||||||||||||||
|
25 |
135 |
160 |
128 |
153 |
114 |
139 |
44 |
70 |
95 |
21 |
14 |
30 |
14 |
16 |
22 |
17 |
6 |
||||||||||||||||||||||||||||||||
|
32 |
141 |
166 |
128 |
153 |
114 |
139 |
44 |
70 |
95 |
27 |
14 |
30 |
14 |
16 |
22 |
17 |
6 |
||||||||||||||||||||||||||||||||
|
40 |
165 |
190 |
152 |
177 |
138 |
163 |
46 |
92 |
117 |
27 |
14 |
32 |
14 |
22 |
24 |
17 |
7 |
||||||||||||||||||||||||||||||||
|
内径 |
K |
L |
M |
P |
Q |
R |
R1 |
S |
U |
V |
W |
X |
AR |
AX |
AY |
||||||||||||||||||||||||||||||||||
|
20 |
M8×1.25 |
M22×1.5 |
10 |
8 |
16 |
19 |
10 |
12 |
29 |
8 |
6 |
PT1/8 |
7 |
33 |
29 |
||||||||||||||||||||||||||||||||||
|
25 |
M10×1.25 |
M22×1.5 |
12 |
8 |
16 |
19 |
12 |
12 |
34 |
10 |
8 |
PT1/8 |
7 |
33 |
29 |
||||||||||||||||||||||||||||||||||
|
32 |
M10×1.25 |
M24×2.0 |
12 |
10 |
16 |
25 |
12 |
15 |
39.5 |
12 |
10 |
PT1/8 |
8 |
37 |
32 |
||||||||||||||||||||||||||||||||||
|
40 |
M12×1.25 |
M30×2.0 |
12 |
12 |
20 |
25 |
12 |
15 |
49.5 |
16 |
14 |
PT¼ |
9 |
47 |
41 |
||||||||||||||||||||||||||||||||||
|

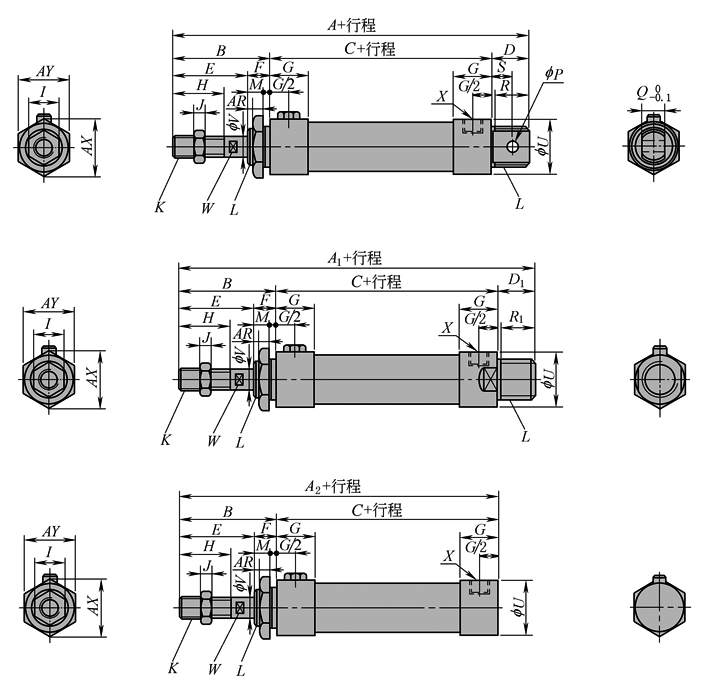

单 作 用 活 塞 杆 伸 出 型 尺 寸 |
|
||||||||||||||||||||||||||||||||||||||||||||||||
|
内径 |
A |
A1 |
A2 |
B |
C |
D |
D1 |
E |
F |
G |
H |
I |
J |
||||||||||||||||||||||||||||||||||||
|
行程 |
行程 |
行程 |
行程 |
||||||||||||||||||||||||||||||||||||||||||||||
|
0~50 |
51~100 |
0~50 |
51~100 |
0~50 |
51~100 |
0~50 |
51~100 |
||||||||||||||||||||||||||||||||||||||||||
|
20 |
131 |
156 |
122 |
147 |
110 |
135 |
40 |
70 |
95 |
21 |
12 |
28 |
12 |
16 |
20 |
12 |
6 |
||||||||||||||||||||||||||||||||
|
25 |
135 |
160 |
128 |
153 |
114 |
139 |
44 |
70 |
95 |
21 |
14 |
30 |
14 |
16 |
22 |
17 |
6 |
||||||||||||||||||||||||||||||||
|
32 |
141 |
166 |
128 |
153 |
114 |
139 |
44 |
70 |
95 |
27 |
14 |
30 |
14 |
16 |
22 |
17 |
6 |
||||||||||||||||||||||||||||||||
|
40 |
165 |
190 |
152 |
177 |
138 |
163 |
46 |
92 |
117 |
27 |
14 |
32 |
14 |
22 |
24 |
17 |
7 |
||||||||||||||||||||||||||||||||
|
内径 |
K |
L |
M |
P |
Q |
R |
R1 |
S |
U |
V |
W |
X |
AR |
AX |
AY |
||||||||||||||||||||||||||||||||||
|
20 |
M8×1.25 |
M22×1.5 |
10 |
8 |
16 |
19 |
10 |
12 |
29 |
8 |
6 |
PT1/8 |
7 |
33 |
29 |
||||||||||||||||||||||||||||||||||
|
25 |
M10×1.25 |
M22×1.5 |
12 |
8 |
16 |
19 |
12 |
12 |
34 |
10 |
8 |
PT1/8 |
7 |
33 |
29 |
||||||||||||||||||||||||||||||||||
|
32 |
M10×1.25 |
M24×2.0 |
12 |
10 |
16 |
25 |
12 |
15 |
39.5 |
12 |
10 |
PT1/8 |
8 |
37 |
32 |
||||||||||||||||||||||||||||||||||
|
40 |
M12×1.25 |
M30×2.0 |
12 |
12 |
20 |
25 |
12 |
15 |
49.5 |
16 |
14 |
PT¼ |
9 |
47 |
41 |
||||||||||||||||||||||||||||||||||
|
国内生产非ISO标准小型圆形气缸的厂商名录见表2
表2 |
|||||
|
厂商 |
型号 |
缸径、压力、温度范围 |
基本型式 |
派生型 |
备注 |
|
亚德客 Airtac |
MAL |
f 20~40mm 双作用：1~9bar 单作用：2~9bar -5~+70℃ |
单作用、双作用、可带/不带磁性开关 |
双出杆、双出杆带可调缓冲 |
|
|
MA |
f 16~63mm 双作用：1~9bar 单作用：2~9bar -5~+70℃ |
单作用、双作用 |
双出杆、双出杆带可调缓冲 |
|
|
|
亿日 Easun |
EMAL |
f 20~40mm 0.5~9bar 0~+70℃ |
双作用、可带/不带磁性开关 |
|
|
|
方大 Fangda |
10Y-1 |
f 8~50mm 1~10bar -25~+80℃ |
双作用、可带/不带磁性开关 |
带阀气缸、带阀带开关 |
|
|
10Y-2 |
f 20~40mm 0.5~10bar -25~+80℃ |
双作用、可带/不带磁性开关 |
带阀气缸、带阀带开关 |
|
|
|
法斯特 Fast |
QGX |
f 10~25mm 2~6.3bar -25~+80℃ |
单出杆、无缓冲 |
|
|
|
QM |
f 20~40mm 2~8bar -20~+60℃ |
带/不带磁性开关 |
带防护套 |
|
|
|
恒立 Hengli |
QGY |
f 16~63mm 双作用：1~8bar 单作用：2~8bar -5~+80℃ |
单作用、双作用、可带/不带磁性开关 |
双出杆、带可调缓冲、带锁紧装置、带导向装置 |
按理论参考点至后耳环销孔中心XC尺寸：f 32为128.5，f 40为132.5。B尺寸：f 32为48，f 40为56 |
|
佳尔灵 Jiaerling |
MA |
f 20~40mm |
单作用、双作用、可带/不带磁性开关 |
双出杆、行程可调 |
|
|
天工 STNC |
TGM |
f 20~40mm 1~9bar -5~+70℃ |
单作用、双作用、可带/不带磁性开关 |
双出杆、行程可调 |
|
|
新益 Xinyi |
QMAL |
f 20~40mm 1~10bar -10~+60℃ |
单作用、双作用、可带/不带磁性开关 |
双出杆 |
|
|
注：以上公司均以开头字母顺序排列。 |
|||||
