A6VG变量马达 |
|||
|

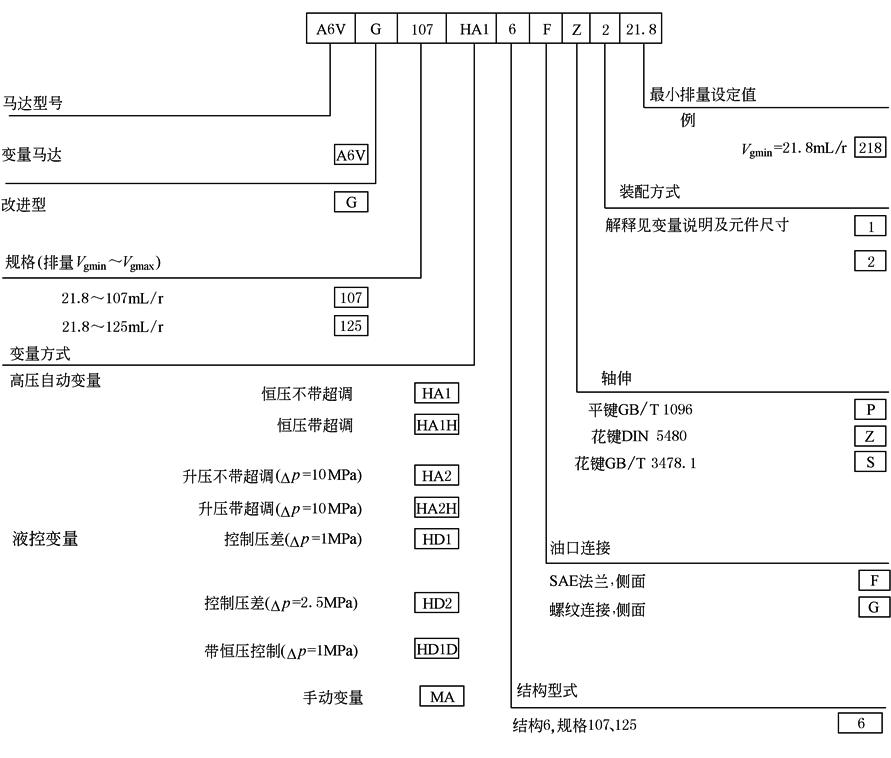

型号意义：
订货示例：A6VG，107HD1.6.F.Z.2.21.8 斜轴变量马达A6VG，规格107，液控变量，Δp＝1MPa，结构6，侧面SAE法兰连接，德标花键，第2种装配方式，最小排量Vgmin＝21.8mL/r |
|||
|
表1 技术参数 |
|||
|
规 格 |
107 |
125 |
|
|
HD液控变量 |
● |
● |
|
|
HA高压自动变量 |
● |
● |
|
|
MA手动变量 |
● |
● |
|
|
排量/mL·r-1 |
Vgmax |
107 |
125 |
|
Vgmin |
21.8 |
21.8 |
|
|
最大允许流量Qgmax/L·min-1 |
342 |
400 |
|
|
最高转速(在Qmax下)nmax/r·min-1 |
在Vgmax |
3200 |
3200 |
|
在Vg＜Vgmax |
4200 |
4200 |
|
|
转矩常数Mx/N·m·MPa-1 |
在Vgmax |
1.7 |
1.7 |
|
在Vgmin |
0.35 |
0.34 |
|
|
最大转矩(在Δp＝35MPa)Mmax/N·m |
在Vgmax |
594 |
696 |
|
在Vgmin |
171 |
201 |
|
|
最大输出功率(在35MPa和Qmax下)/kW |
187 |
199 |
|
|
惯性矩/kg·m2 |
0.0127 |
0.0127 |
|
|
质量/kg |
46.5 |
46.5 |
|
|
注：表中“●”表示有规格产品。 |
|||
|
(1) HD1D液控恒压变量 恒压控制是在HD功能基础上增加的。如果系统压力由于负载转矩或由于马达摆角减小而升高，则达到恒压控制的设定值时，马达摆到较大的摆角。由于增大排量和减小压力，控制偏差消失。通过增大排量，马达在恒压下产生较大转矩。通过在油口G2处施加一压力信号可得到第二个恒压设定压力。如起升和下降，该信号需在2～5MPa之间。恒压控制阀的设定范围为8～40MPa |
|
|

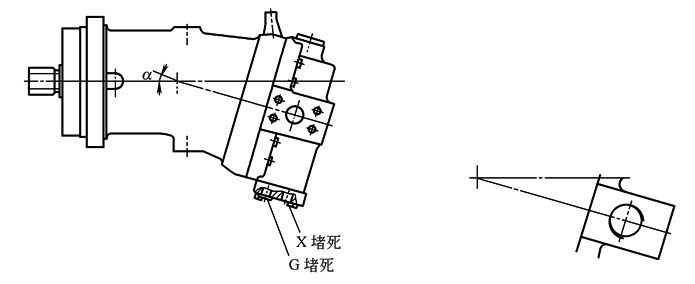

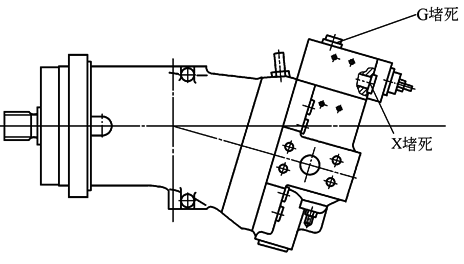

标准型：按第2种装配方式供货 控制起点在Vgmax(最大转矩、最低转速) 控制起点在Vgmin(最小转矩、最高转速) (2) HA高压自动变量 按工作压力自动控制马达排量 标准型：按第1种装配方式供货 控制起点在Vgmin(最小转矩、最高转速) 控制终点在Vgmax(最大转矩、最低转速) 此种变量方式，当A口或B口的内部工作压力达到设定值时，马达由最小排量Vgmin向最大排量Vgmax转变。控制起点在8～35MPa间转变 有两种方式供选用： HA1——在控制范围内，工作压力保持恒定，Δp＝1MPa，从Vgmin变至Vgmax时，压力升高约为1MPa； HA2——在控制范围内，工作压力保持恒定，Δp＝10MPa，从Vgmin变至Vgmax时，压力升高约为10MPa |
|
|
HA变量可在X口进行外控(即带有超调)，在这种情况下，变量机构的压力设定值(工作压力)按每0.1MPa先导(外控)压力下降1.6MPa的比率降低。例如：变量机构起始变量压力设定值为30MPa，先导压力(X口)0MPa时变量起点在30MPa，先导压力(X口)1MPa时变量起点在14MPa(30MPa-10×1.6MPa＝14MPa)

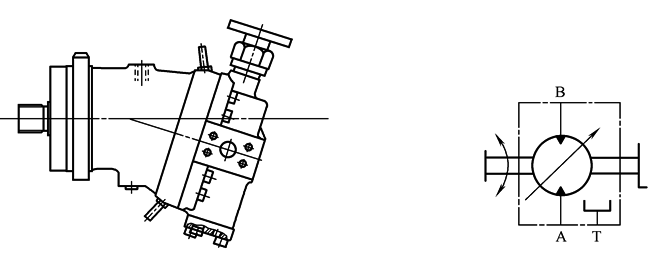

带有超调的HA变量有两种方法供选用： HA1H——在控制范围内，工作压力保持恒定，Δp＝1MPa； HA2H——在控制范围内，工作压力保持恒定，Δp＝10MPa 如果控制仅需要达到最大排量，则允许先导压力最高为5MPa。外控口X处的供油量约0.5L/min (3)MA手动变量 通过手轮驱动螺杆以调节马达的排量。按第1种装配方式
其余尺寸见HD/HA |
|
|

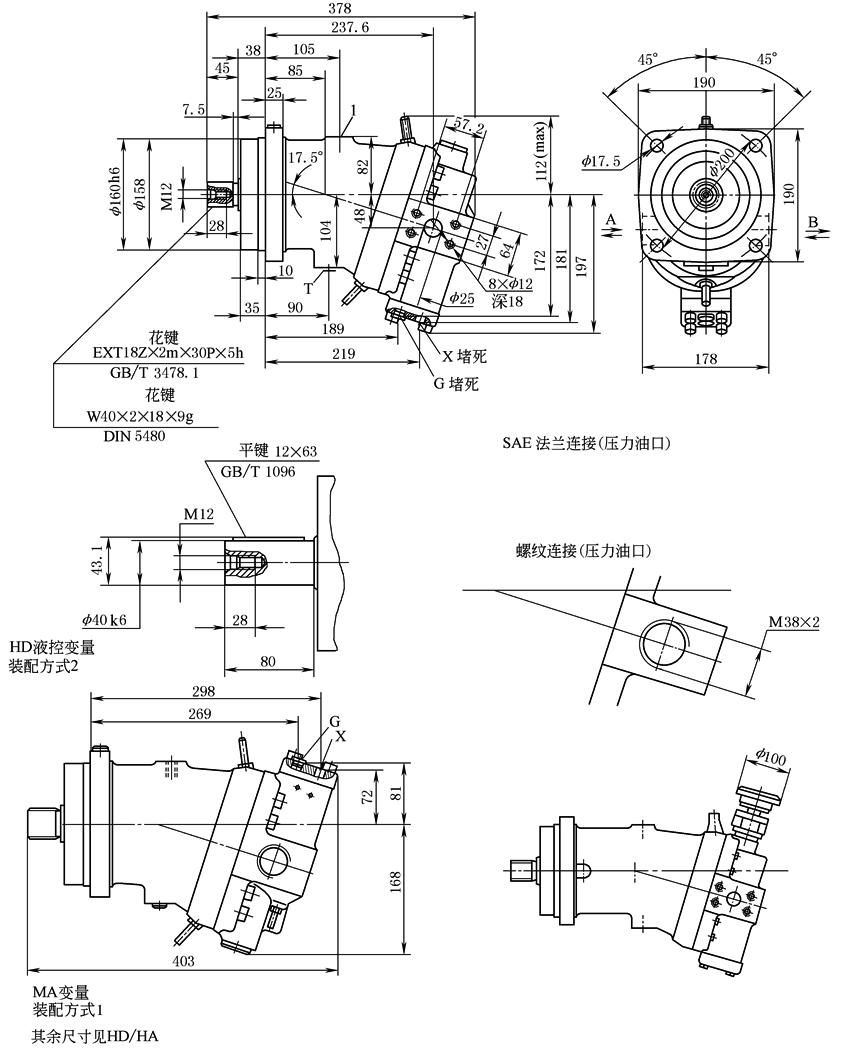

表2 外形尺寸 mm |
|
规格107、125 HA高压自动变量 装配方式1
|
|
注：A，B—工作油口；G—多元件同步控制和遥控压力油口；X—先导(外控)油口；T—壳体油口。 |
