A2F型斜轴式轴向定量柱塞泵

A2F型斜轴式轴向定量柱塞泵

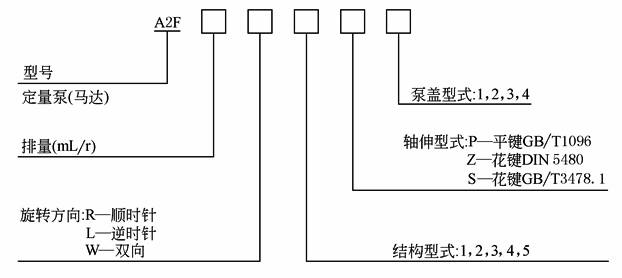

型号意义：表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术参数
型号	排量 /mL·r^-1	压力/MPa		闭式系统（35MPa）			开式系统（35MPa）			转矩 /N·m	质量 /kg
型号	排量 /mL·r^-1	额定	最高	转速 /r·min^-1	流量 /L·min^-1	功率 /kW	转速 /r·min^-1	流量 /L·min^-1	功率 /kW	转矩 /N·m	质量 /kg
A2F10	9.4	35	40	7500	71	41	5000	46	27	52.5	5
A2F12	11.6			6000	70	41	4000	45	27	64.5	5
A2F23	22.7			5600	127	74	4000	88	53	126	12
A2F28	28.1			4750	133	78	3000	82	49	156	12
A2F45	44.3			3750	166	97	3000	129	75	247	23
A2F55	54.8			3750	206	120	2500	133	80	305	23
A2F63	63			4000	252	147	2700	165	99	350	33
A2F80	80			3350	268	156	2240	174	105	446	33
A2F107	107			3000	321	187	2000	208	125	594	44
A2F125	125			3150	394	230	2240	272	163	693	63
A2F160	160			2650	424	247	1750	272	163	889	63
A2F200	200			2500	500	292	1800	349	210	1114	88
A2F250	250			2500	625	365	1500	364	218	1393	88
A2F355	355			2240	795	464	1320	455	273	1978	138
A2F500	500			2000	1000	583	1200	582	350	2785	185

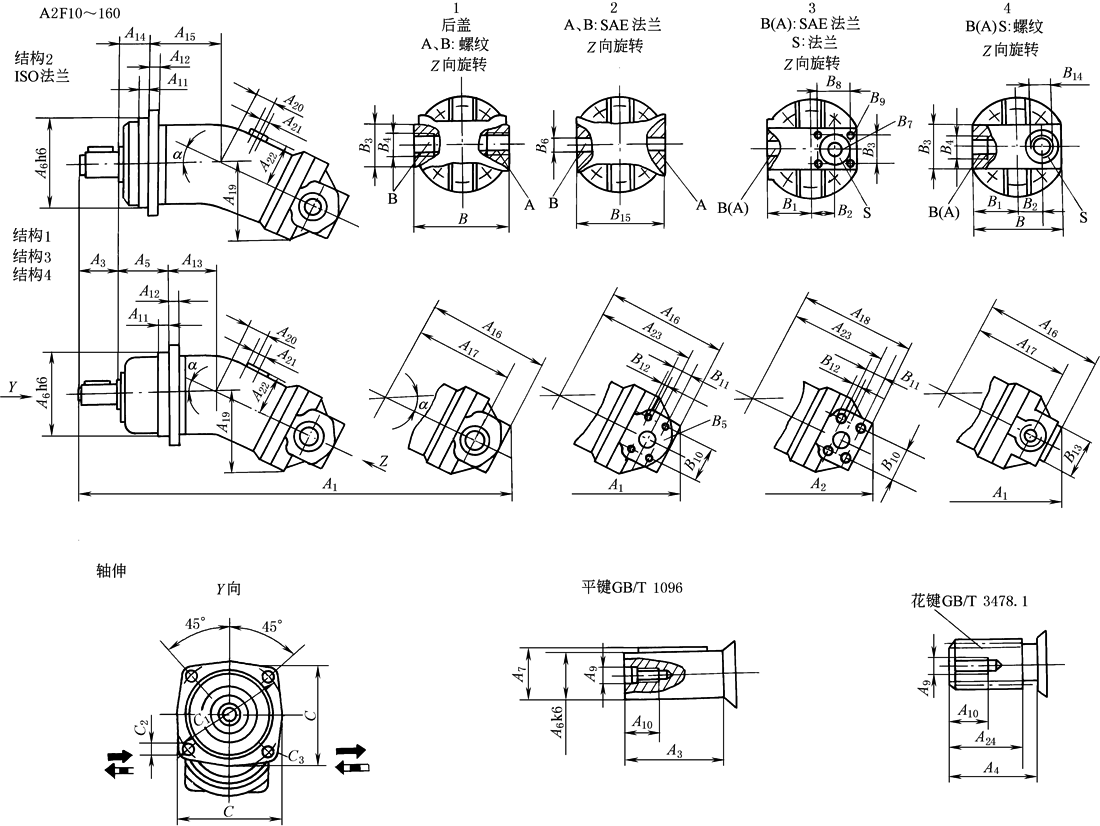

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

规格					结构型式		后盖型式			A₁					A₂				A₃		A₄		A₅		A₆		A₇		A₉		A₁₀		A₁₁	A₁₂
a＝20°		a＝25°								a＝20°			a＝25°		a＝20°		a＝25°
10		12			4		1、4			235			232		—		—		40		34		40		80		22.5		M6		16		8	12.5
23		28			2.3					296			293						50		34		50		100		27.9		M8		19			16
45		55			1.2		1、2、3			384			381		378		376		60		35		63		125		32.9		M12		28		10	20
63		80			2					452			450		447		444		70		40		—		140		38							23
87		107			1.2					480			476		473		468		80		45		80		160		43.1						12	25
125		160			2					552			547		547		540		90		50		—		180		48.5		M16		36		10	28
规格			A₁₃	A₁₄		A₁₅		A₁₆	A₁₇		A₁₈	A₁₉				A₂₀		A₂₁		A₂₂		A₂₃		A₂₄		B		B₁		B₂		B₃	B₄
a＝20°	a＝25°											a＝20°		a＝25°
10	12		42	—		—		112	90		—	69		75		10		M12×1.5		40		—		22		89		42.5		18		40	M22×1.5深14
23	28		50	25		75		145	118			88		95		25		M16×1.5		50				28		100		53		25		47	M27×2深16
45	55		77	32		108		183	150		178	110		118		31.5		M18×1.5		63		151				132		63		29		53	M33×2深18
63	80		—			130		213	173		208	126		140		36				77		173		33		156		75		35.5		63	M42×2深20
87	107		90	40		137		230	190		225	138		149		40				80		190		37.5		165		80				66
125	160		—			156		262	212		257	159		173.5		45		M22×1.5		93		212		42.5		195		95		42.2		70	M48×2深20

规格		B₅ 法兰	B₆	B₇	B₈	B₉	B₁₀	B₁₁	B₁₂	B₁₃	B₁₄	B₁₅	C	C₁	C₂	C₃	平键 GB/T 1096	花键
a＝20°	a＝25°	B₅ 法兰	B₆	B₇	B₈	B₉	B₁₀	B₁₁	B₁₂	B₁₃	B₁₄	B₁₅	C	C₁	C₂	C₃	平键 GB/T 1096	GB/T 3478.1	DIN 5480	质量 /kg
10	12	—	—	—	—	—	—	—	—	42	M33×2	—	95	100	9	10	6×32	EXT14Z×1.25m×30R×5f	W20×1.25×14×9g	5.5
23	28	SAE1/2	13	—	—	—	40.5	—	—	53	M42×2	120	118	125	11	12	8×40	EXT18Z×1.25m×30R×5f	W25×1.25×18×9g	12.5
45	55	SAE3/4	19	50	48	M10	50.8	23.8	M10	—	—	126	150	160	13.5	16	8×50	EXT14Z×2m×30R×5f	W30×2×14×9g	23
63	80	SAE1	25	56	60	M12	57.1	27.8	M12			156	165	18 0	13.5	16	10×56	EXT16Z×2m×30R×5f	W35×2×16×9g	33
87	107	SAE1	25	63	60	M12	57.1	27.8	M12			160	190	200	17.5	20	12×63	EXT18Z×2m×30R×5f	W40×2×18×9g	42
125	160	SAE1¼	32	70	75	M16	66.7	31.8	M14			190	210	224	17.5	20	14×70	EXT21Z×2m×30R×5f	W45×2×21×9g	63

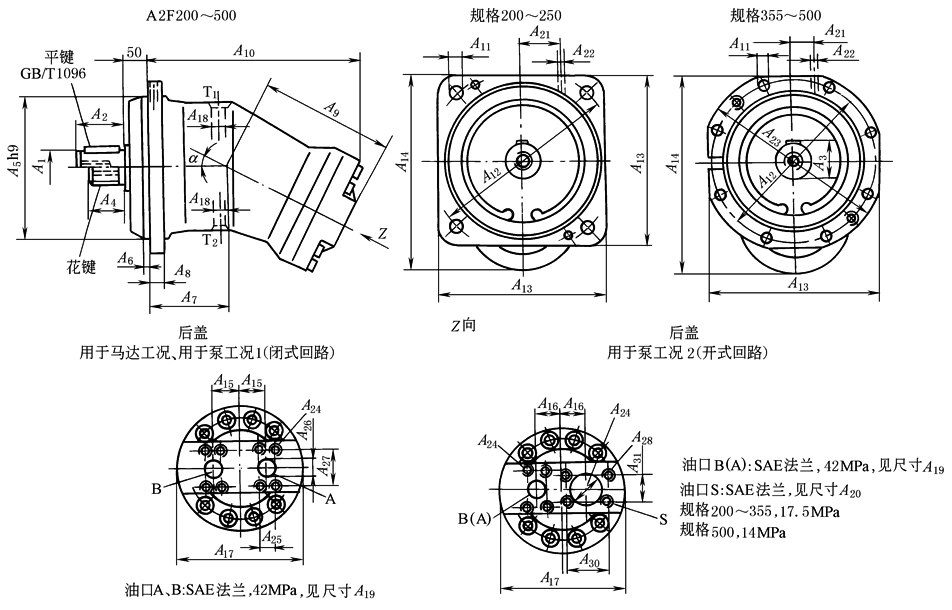

规格	a	A₁	A₂	A₃	A₄	A₅	A₆	A₇	A₈	A₉	A₁₀	A₁₁	A₁₂	A₁₃	A₁₄	A₁₅	A₁₆	A₁₇
200	21°	50k6	82	53.5	58	224	50	134	25	232	368	22	280	252	300	55	45	216
250	26.5°	50k6	82	53.5	58	224		134	25	232	370	22	280	252	314	55	45	216
355		60m6	105	64	82	280		160	28	260	422	18	320	335	380	60	50	245
500		70m6	105	74.5	82	315		175	30	283	462	22	360	375	420	65	55	270

规格	A₁₈	A₂₁	A₂₂	A₂₃	A₂₄	A₂₅	A₂₆	A₂₇	A₂₈	A₃₀	A₃₁	平键	花键	质量/kg
200	M22×1.5	70	M14×1.5	—	M14	31.8	32	66.7	M12	88.9	50.8	14×80	W50×2×24×9g	88
250
355	M33×2	85		360	M16	36.6	40	79.4				18×100	W60×2×28×9g	138
500			M18×1.5	400					M16	106.4	63	20×100	W70×3×22×9g	185
