JB-※型径向柱塞定量泵 |
||||||||
|
JB-※型径向柱塞定量泵JB-※型泵属于直列式径向柱塞定量泵，不改变进出油方向作正反转(除4JB-H125型外)。只能作泵使用，不能作马达使用。该泵为阀式配油，具有各个独立输出口，各输出油源，既可单独使用，也可合并使用。该泵具有耐振动､耐冲击､有一定自吸能力､对工作油液的过滤精度要求不太高等特点，适用于工程机械､起重运输机械､轧机和锻压设备等液压系统中 型号意义：
|
||||||||
|

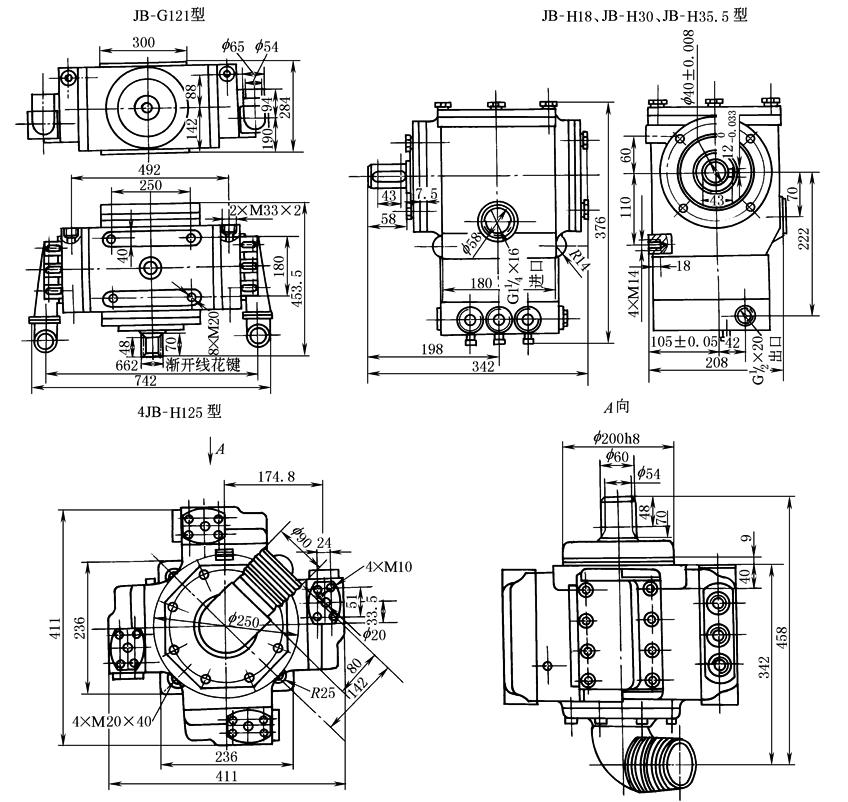

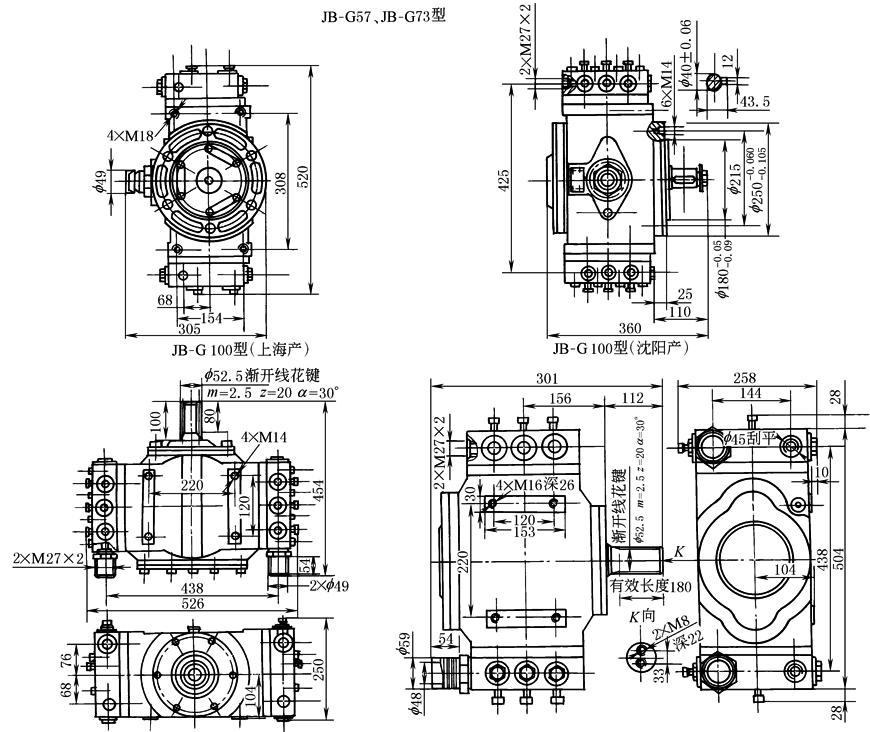

技术参数及外形尺寸 |
||||||||
|
型号 |
排量 /mL·r-1 |
压力/MPa |
转速/r·min-1 |
驱动功率 /kW |
容积效率 /% |
质量 /kg |
||
|
额定 |
最高 |
额定 |
最高 |
|||||
|
JB-G57 |
57 |
25 |
32 |
|
1500 |
45 |
≥95 |
105 |
|
JB-G73 |
73 |
55 |
140 |
|||||
|
JB-G100 |
100 |
75 |
180 |
|||||
|
JB-G121 |
121 |
1800 |
110 |
250 |
||||
|
4JB-H125 |
128 |
32 |
40 |
1800 |
2400 |
140 |
≥88 |
|
|
JB-H18 |
17.6 |
1000 |
11.36 |
≥90 |
|
|||
|
JB-H30 |
29.4 |
|
|
18.9 |
||||
|
JB-H35.5 |
35.5 |
22.9 |
||||||
|
渐开线花键：Z＝22，m＝2.5，α＝20°，n＝4，公法线长度为 |
||||||||
