恒流齿轮泵 |
|||||||||||
|

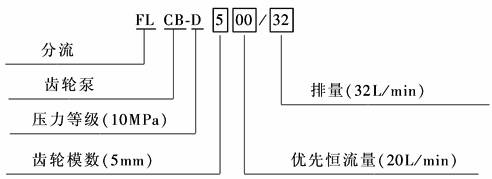

(1) FLCB-D500/※※单稳分流泵 该系列泵属于液压动力转向系统和液压操纵控制系统的混合动力泵，既能满足液压动力转向系统恒流输出的特殊要求，又能满足操纵控制作业动力的要求，是行走机械及车辆采用静液压动力转向或液压助力转向的配套产品 型号意义：
|
|||||||||||
|

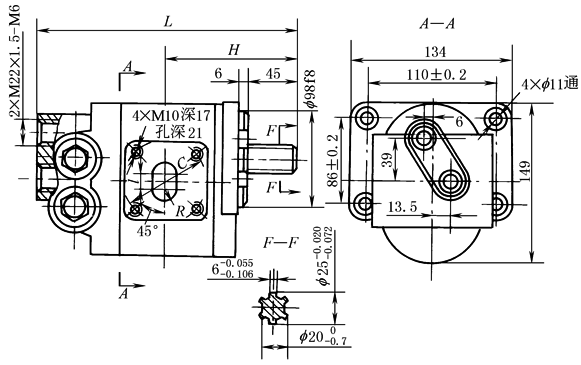

表1 技术参数及外形尺寸 mm |
|||||||||||
|
|
|||||||||||
|
型 号 |
公称排量 /mL·r-1 |
优先恒流量 /L·min-1 |
额定压力 /MPa |
最高压力 /MPa |
额定转速 /r·min-1 |
最高转速 /r·min-1 |
L |
H |
C |
l |
R |
|
FLCB-D500/25 |
25 |
12～20 |
10 |
12.5 |
2000 |
2500 |
224.5 |
61.5 |
65 |
0 |
12.5 |
|
FLCB-D500/32 |
32 |
12～20 |
10 |
12.5 |
2000 |
2500 |
231 |
64 |
65 |
0 |
12.5 |
|
FLCB-D500/40 |
40 |
20～40 |
10 |
12.5 |
2000 |
2500 |
241 |
72.5 |
76 |
5 |
15 |
|
FLCB-D500/50 |
50 |
20～40 |
10 |
12.5 |
2000 |
2500 |
250 |
77 |
76 |
5 |
15 |
|
FLCB-D500/63 |
63 |
20～40 |
10 |
12.5 |
2000 |
2500 |
259 |
82 |
76 |
5 |
15 |
|
注：1.优先输出流量可以由12L/min至40L/min选择。 2.压力可以从5MPa至16MPa调节。 3.流量变化率δ在±15%内。 |
|||||||||||
|

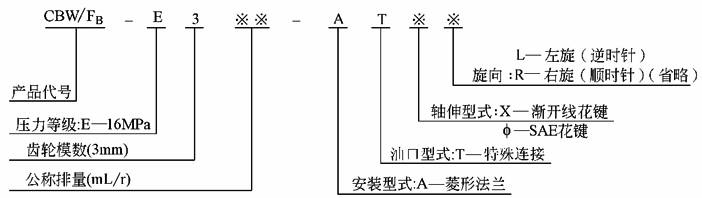

(2) CBW/FB-E3恒流齿轮泵 CBW/FB-E3系列恒流齿轮油泵由一齿轮油泵及一恒流阀组合而成，为液压系统提供一恒定流量，主要用于液压转向系统，有多种稳流流量可供用户选择，广泛应用于叉车、装载机、挖掘机、起重机、压路机等工程机械及矿山、轻工、环卫、农机等行业 型号意义：
|
||||||||||||
|

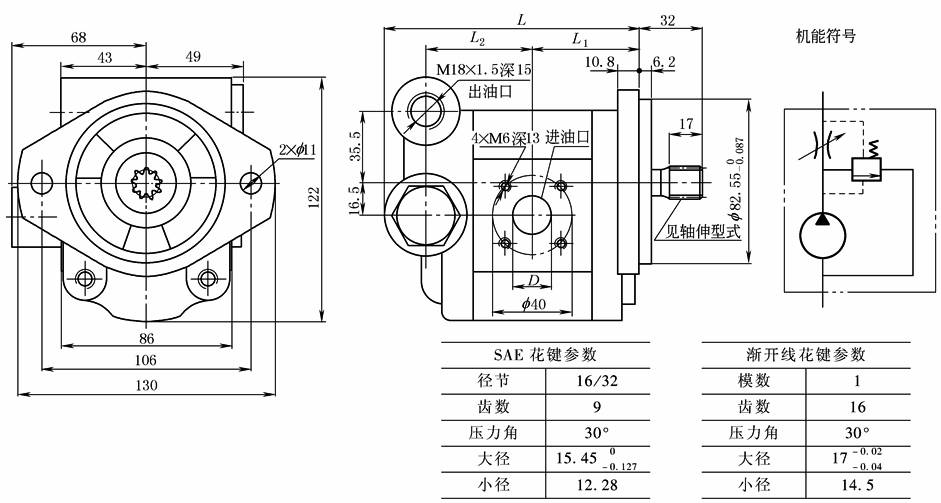

表2 技术参数及外形尺寸 mm |
||||||||||||
|
|
||||||||||||
|
型 号 |
公称排量 /mL·r-1 |
压力/MPa |
转速/r·min-1 |
恒定流量 A/L·min-1 |
D |
L1 |
L2 |
L |
质量 /kg |
|||
|
额定 |
最高 |
最低 |
额定 |
最高 |
||||||||
|
CBW/FB-E306-AT※※ |
6 |
16 |
20 |
1350 |
2000 |
2500 |
6.7～8.6 |
14 |
50.5 |
50.5 |
122 |
4.3 |
|
CBW/FB-E308-AT※※ |
8 |
9～11.5 |
52.25 |
52.25 |
125.5 |
4.4 |
||||||
|
CBW/FB-E310-AT※※ |
10 |
11.7～15 |
18 |
53.5 |
53.5 |
128 |
4.5 |
|||||
|
CBW/FB-E314-AT※※ |
14 |
16.2～20.7 |
56.5 |
56.5 |
134 |
4.7 |
||||||
|
CBW/FB-E316-AT※※ |
16 |
18.9～24.2 |
20 |
58.5 |
58.5 |
138 |
4.8 |
|||||
|
CBW/FB-E320-AT※※ |
20 |
23.4～29.9 |
62 |
62 |
145 |
5 |
||||||
