截面法(用力平衡法计算)

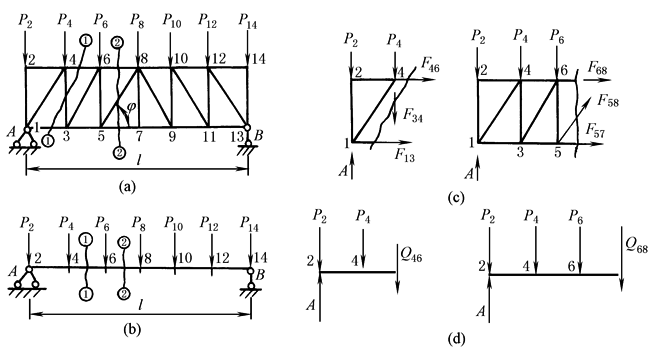

设一个截面切断某一桁架的三根杆件，其中二杆互相平行，则第三根杆件的内力就不能利用力矩法求得。这种情形，在平弦桁架中常常遇到。例如在图a所示平弦桁架中，欲求竖杆F₃₄的内力。在载重弦节间46取截面①-①，切断F₃₄；取截面以左的部分为自由体，如图c所示。取竖直轴为投影轴，并利用∑Y＝0，就可求得竖杆内力为：

如果用一个同跨度简支梁来代替桁架，把桁架各载重弦结点投影到梁上，并令载荷作用于相对应的结点(图b)，则简支梁节间46的剪力Q₄₆(图d)与F₃₄(图c)相等。因为Q₄₆是正的，故F₃₄为拉力

斜杆F₅₈与水平线成φ的倾角，其内力可按截面②-②由桁架左部(图c)的平衡条件求得：

Q₆₈是载重弦节间68的简支梁剪力(图d)

F₅₈的内力也可以用其竖直分力Y₅₈表示出来：
