截面法(用力矩平衡法计算)

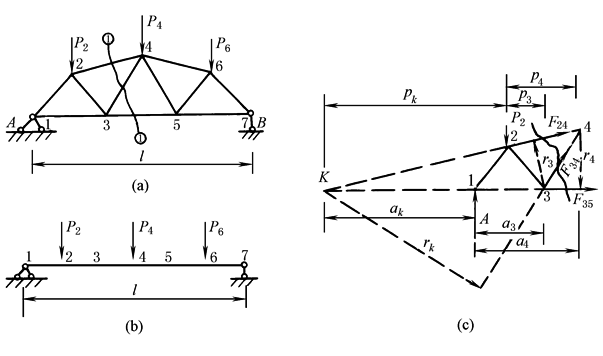

如下图所示，求杆24、34、35的内力F₂₄、F₃₄和F₃₅

作截面①-①，切断欲求内力的三根杆件，取截面的左边部分为自由体(图c)，并在自由体上，除了反力和载荷外，还画上未知内力。这些内力在未求得其有向值以前，均假定为拉力。如果所得的结果为负值，则表明这个内力为压力。以杆件34和35的交点为力矩中心，写出∑M₃＝0，得：

或　　　　　　　　　　　　　　　　　

同样，可以求得其他两根杆件的内力。以结点4为力矩中心，用∑M₄＝0，得：

或　　　　　　　　　　　　　　　　　

以杆件24和35的交点K为力矩中心，用∑M_k＝0，得

或　　　　　　　　　　　　　　　　　

力矩中心K落在跨度之外；力矩M_k是可正可负的，它的正负决定了杆件F₃₄是否受拉或受压
