管子桁架

管子桁架的优点是管子的惯性半径各向相等，稳定性好，刚性较大，相对重量轻，对风阻力小，容易防锈。但造价贵，管端形状复杂，焊前准备和焊接施工都较困难

管子桁架结点的设计除前述要求外，还应注意:管端的焊缝要求密封，避免水或潮气进入，引起锈蚀而降低寿命。管壁通常较薄，要防止局部失稳而产生塌皱

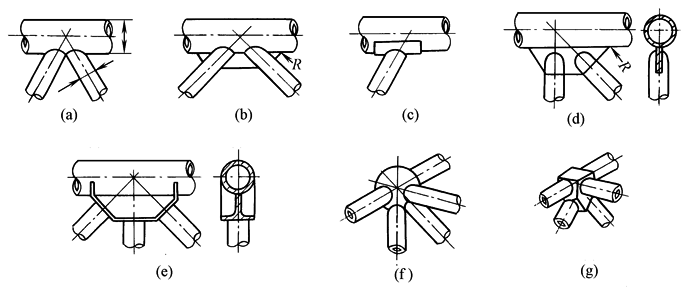

图1是管子桁架焊接结点的典型结构。图a是直接焊接的，要求；图b是带有筋板的；图c用补板提高局部刚性；

图d使用连接板，可使管端形状统一；为了提高大型管子桁架结点的强度和刚性，可采用图e的结构；对于空间管子桁架结点，应采用球形或其他立体形状的连接件(见图f和g)，这样备料和焊接施工均较方便

图1  管子桁架的结点

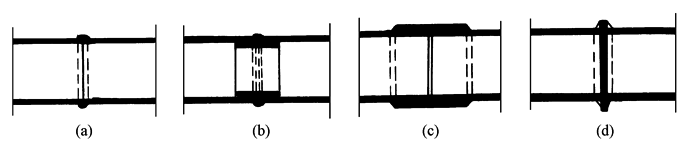

还要特别指出管截面的拼接，图2所示为最常用结构

图2a是两个截面边缘用对接缝简单制造的连接，它构成一个无绕道而清楚的力流，但由于根部不能焊透，疲劳强度值很差。如按图2b插入一个环，可使强度提高一定程度。图2c和d的构造很一般，当然贴角缝连接有一定的缺点

图2  管截面的拼接
