桁架结点

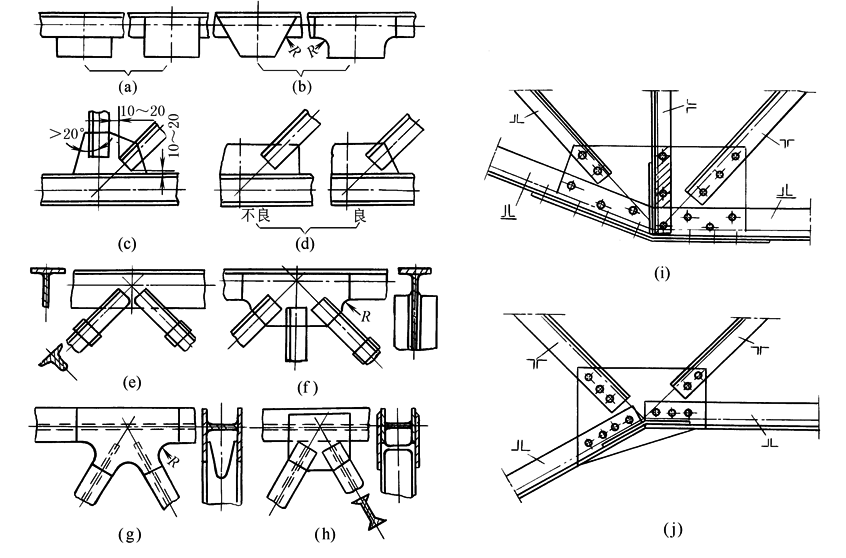

由于桁架结点在理论上都假定为铰接，不传递力矩，在设计桁架的结点时，应使所有被连接构件的几何轴线都汇交于一点，防止偏心承载(图1)。为了便于制造和管理，通常各杆件和结点的结构尽量做到系列化和标准化，不同规格数列尺寸应最少；连接角焊缝的焊脚高度尽量统一；结点板的形状应有利于力流的传递、减少应力集中和便于制造(图1a~d)。特别是承受动载荷的结点，宜用嵌入式的对接结点板，拐角处应圆滑过渡，使对接焊缝移到过渡圆弧以外(见图1b、f、g)。杆件与结点板的搭接，不许只用端面角焊缝，承受动载荷的桁架结点，应三面围焊。结点板边界与杆件轴线的夹角不得小于20°，杆件的相互距离不小于10~20mm，避免焊缝重叠(图c)。承受静载荷的结点，可用图1a、c、d、e、h的结构。图1i、j为节点上有转折的弦杆的拼接。图1j说明如弦杆外形有凹角，则节点板不可做成有凹角，应用直线形成边界

图1  焊接桁架的结点

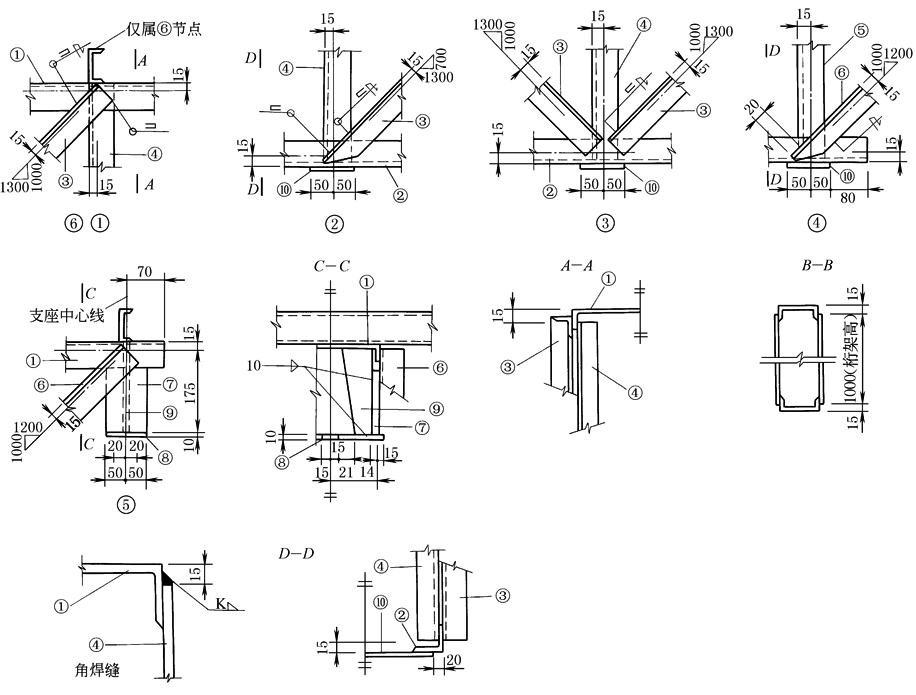

图2为架设管子用的桁架(跨度16~18m)的各结点图

说明：1．图中焊缝未注明者按以下规定采用：角钢肢背k＝1.2δ，角钢肢尖k＝δ(δ为相焊构件较薄焊件厚度)。

2．B—B为桁架的剖面。

3．①~⑩为各杆件号。

图2  桁架(跨度16~18m)结点图
