静定梁式平面桁架的分类

1)桁架可按其弦杆的轮廓形状分为以下几种

① 平弦桁架　其上下弦杆是互相平行的直杆(图1a)

② 曲弦桁架　其轮廓线上的各结点中心，位于按某种规律变化的曲线上，例如圆弧形(图1b)抛物线形(图1c)等

③ 折弦桁架　其上弦或下弦为折线形，或上下弦均为折线形，这种折线的形状，常决定于结构的理论分析以及在建造上或美观上的要求。图1d所示的多角形桁架和图1e所示的三角形桁架都属于折弦桁架

2)桁架也可以按其腹杆系统的繁简而分为简单腹杆桁架和复杂腹杆桁架

具有单一的腹杆系统的桁架称为简单腹杆桁架，分为以下几类

① N式桁架　其腹杆系统由竖杆与斜杆相排列，使每个节间的腹杆形成正N形或反N形(图1b)

② V式桁架　其腹杆系统仅由斜杆组成，使每个节间的腹杆形成正V形或倒V形(图1a)

③ K式桁架　其腹杆系统中的竖杆将桁架分为若干节间，在每个节间有两根较短的斜杆，这两根斜杆的一端与节间一边的竖杆上下两端相连，而另一端则相交于节间另一边的竖杆的长度等分点处，使每个节间的腹杆形成正K形或反K形(图1f)

在简单腹杆系统上叠加其他的腹杆系统或增加其他的腹杆，由此所形成的桁架，称为复杂腹杆桁架。它分为以下几类

① 多重腹杆桁架　其腹杆系统由两个以上的同一类型的简单腹杆系统叠合而成。由两个同一类型的简单腹杆系统所形成的桁架，可称为双重腹杆桁架。图1g所示的双重腹杆桁架，包含着两个N式腹杆系统；图1h所示者具有两个V式腹杆系统；图1i为一多重腹杆桁架，包含八个V式腹杆系统。包含在复杂腹杆中的简单腹杆系统的数目决定于桁架的挺直截面，被截面所切断的腹杆数目即为腹杆系统的数目。例如图1g所示的桁架，按截面SS，显然知其具有两个腹杆系统，因为该截面切断两根斜杆或两根竖杆

② 再分桁架　在一个简单腹杆桁架内增添一些杆件或增添一些小桁架，把原有的几个大节间分割成为数目更多的小节间；或用一个或几个独立静定稳定的小桁架来代替简单桁架中一个或几个杆件，这样形成的桁架，称为再分桁架。如图1d及图1j所示

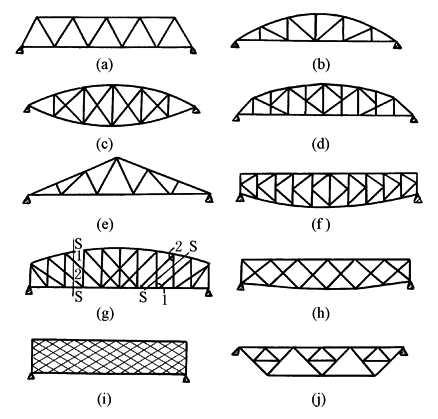

图1

如图2所示的这些小桁架称为分桁架。如载荷仅作用于主桁架的结点处，则引入分桁架后不改变其受力情形。如载荷作用在结点之间如图中P₂、P₃，则取出13杆，将其看作是简支梁和受轴向力的杆件，反力A、B加于结点1、3之上。为了避免杆件13受挠，将13做成分桁架，使载重弦的大节间再分成几个小节间，并使大节间内的载荷作用在分节间的诸点上，如图2c所示。受力分析如图所示，按常规方法进行

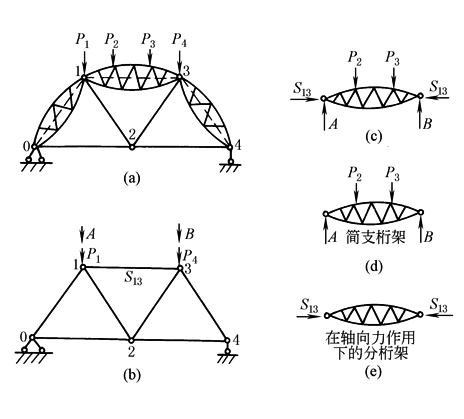

图2
