结构形式

(1)上承式起重机桁架的结构几何图形

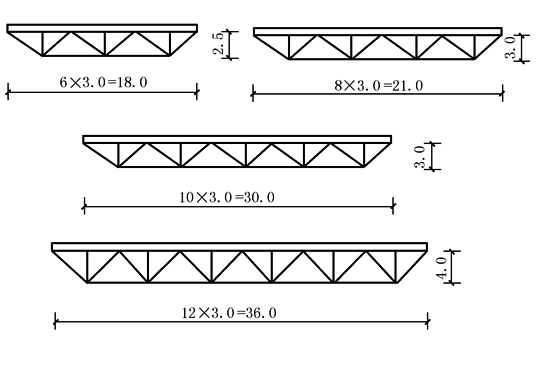

如图1所示，上承式起重机桁架由劲性上弦、下弦和腹杆组成，一般不宜在腹杆系中再设分桁架。起重机桁架的高度(H)以经济和挠度来确定，其与跨度(L)的关系一般为：

L＝18~24m时，H＝(1/6~1/8)；L＝24~36m时，H＝(1/8~1/10)L。桁架跨度大或载荷轻时取小值。桁架的节间划分以斜杆大约成45°来确定

图1  上承式起重机桁架的结构几何图形

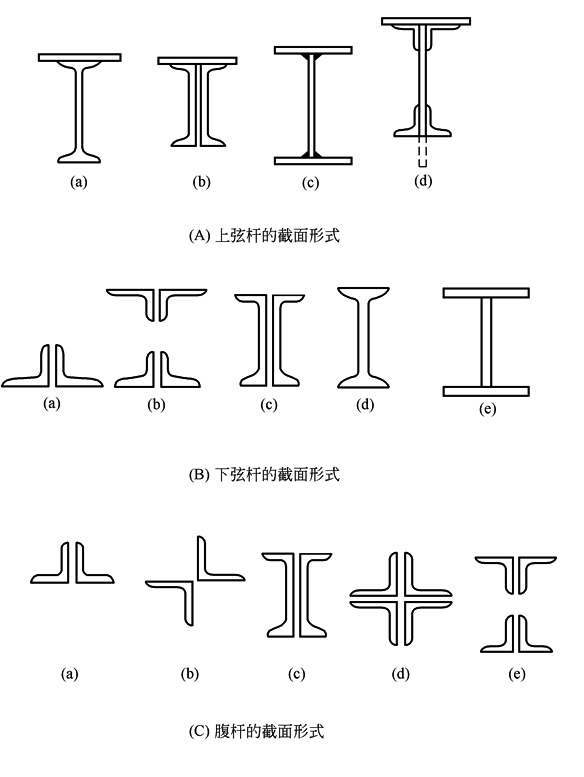

劲性上弦、下弦和腹杆常用的截面形式见图2

图2  上承式起重机桁架劲性上弦、下弦和腹杆常用的截面形式

(2)几种桁架的结构形式

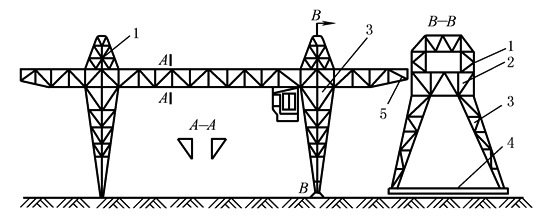

图3为双梁桁架式门式起重机的钢结构。门架主要由马鞍1、主梁2、支腿3、下横梁4和悬臂梁5等部分组成。以上五部分均为受力构件。为便于生产制作、运输与安装，各构件之间多采用螺栓连接

图3  双梁桁架式门式起重机钢结构

1—马鞍；2—主梁；3—支腿；4—下横梁；5—悬臂梁

门式起重机的门架还有采用箱形梁的形式，其支腿对于跨度大于35m时多采用一刚一柔支腿

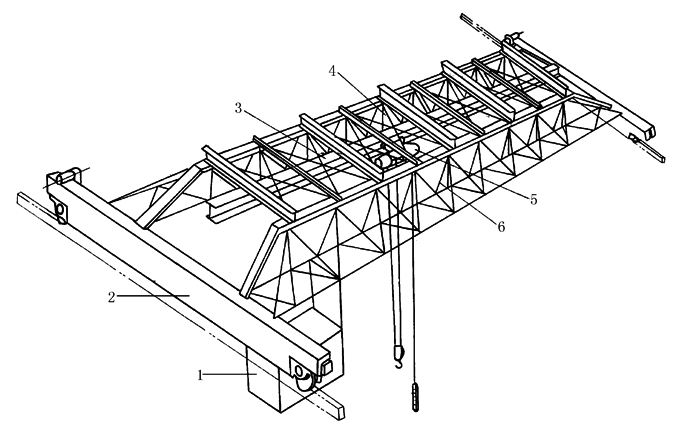

图4是工字钢在上部水平桁架下面的桁架式桥架

图4  工字钢在上部水平桁架下面的桁架式桥架

1—司机室;2—端梁;3—电动葫芦运行轨道工字钢;4—上水平桁架;5—电动葫芦;6—垂直桁架

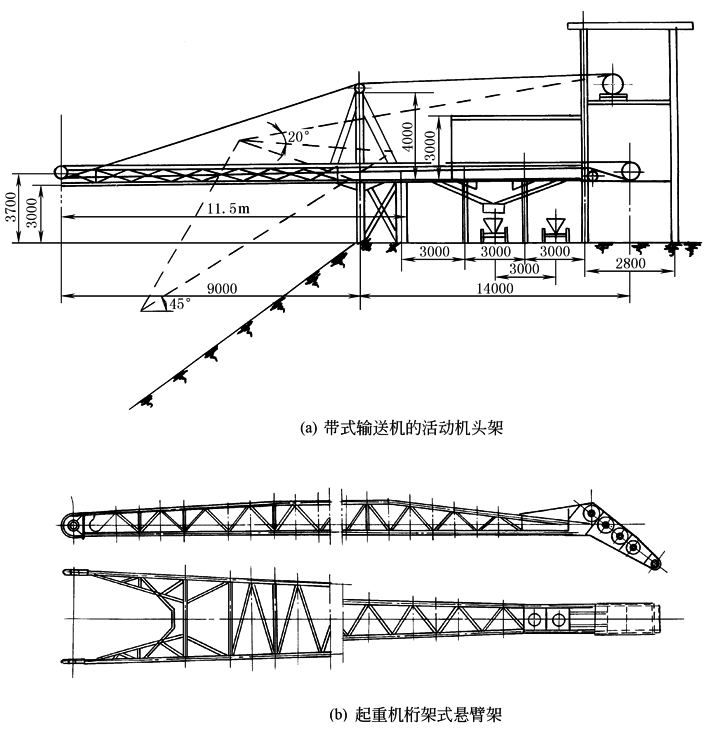

图5是带式输送机的活动机头架及起重机桁架式悬臂架结构

图5  悬臂架结构

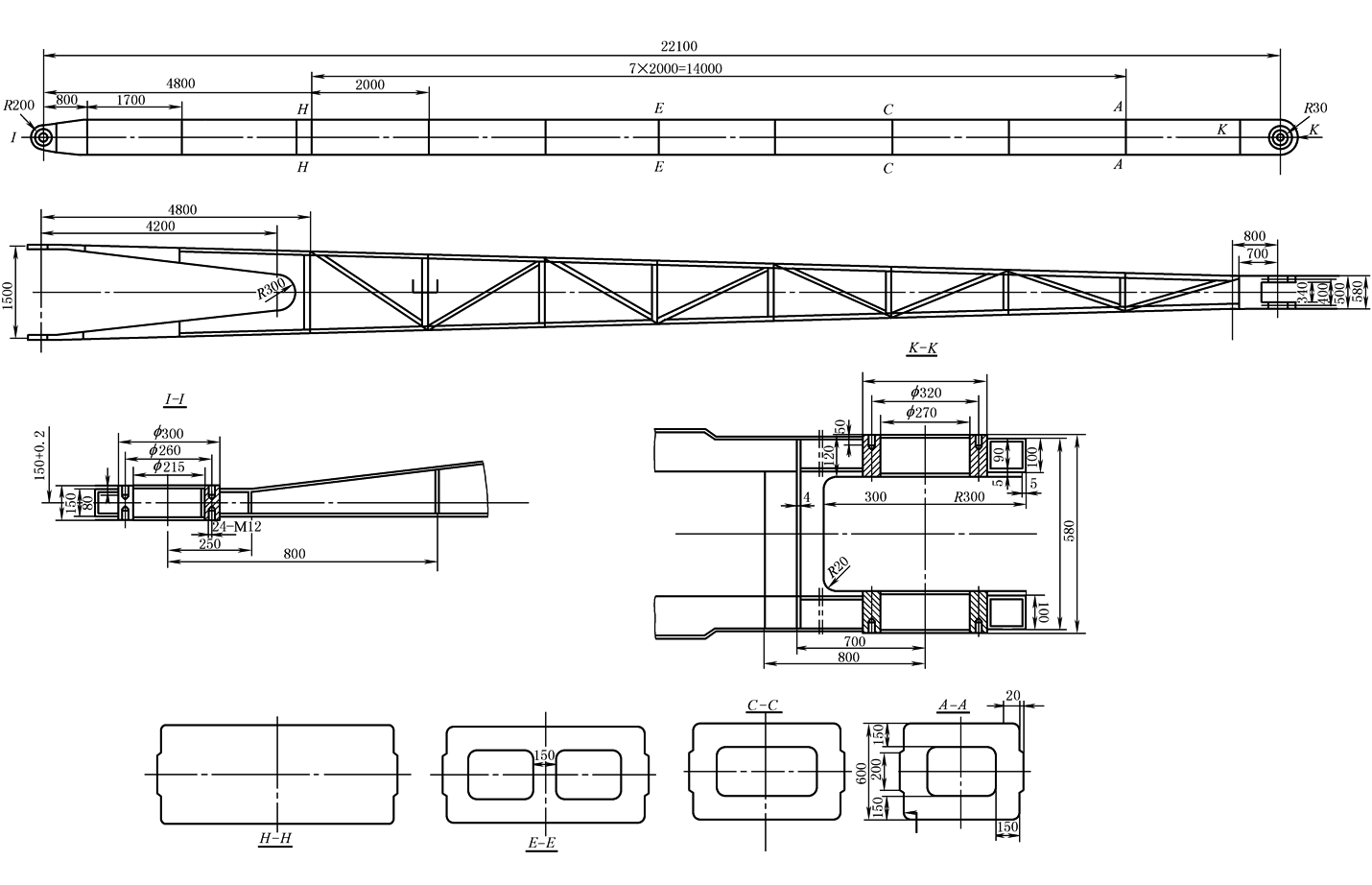

图6是起重机的桁架式大拉杆的详细结构

图6  桁架式大拉杆
