桁架构件的计算长度 |
|||||||
|
1)确定桁架交叉腹杆的长细比时,在桁架平面内的计算长度应取节点中心到交叉点间的距离,在桁架平面外的计算长度应按表1的规定采用 |
|||||||
|
表1 桁架交叉腹杆在桁架平面外的计算长度 |
|||||||
|
项次 |
杆件类别 |
杆件的交叉情况 |
桁架平面外计算长度 |
||||
|
1 |
压杆 |
当相交的另一杆受拉,且两杆在交叉点均不中断 |
0.5l |
||||
|
2 |
当相交的另一杆受拉,两杆中有一杆在交叉点中断并以节点板搭接 |
0.7l |
|||||
|
3 |
其他情况 |
l |
|||||
|
4 |
拉杆 |
|
l |
||||
|
注:1.l为节点中心间距(交叉点不作为节点考虑)。 2.当两交叉杆都受压时,不宜有一杆中断。 3.当确定交叉腹杆中单角钢压杆斜平面内的长细比时,计算长度应取节点中心至交叉点间距离。 |
|||||||
|
2)确定桁架弦杆和单系腹杆的长细比时,其计算长度l0应按表2的规定采用 如桁架弦杆侧向支承点之间的距离为节间长度的2倍(图1),且侧向支承点之间的轴心压力有变化时,则该弦杆在桁架平面外的计算长度应按下式确定:
但不小于0.5l1 式中 N1——较大的压力,计算时取正值; N2——较小的压力或拉力,计算时压力取正值,拉力取负值 桁架再分式腹杆体系的受压主斜杆(图2a)及K形腹杆体系的竖杆(图2b)等,在桁架平面外的计算长度也应按上式确定(受拉主斜杆仍取l1);在桁架平面内的计算长度则取节点中心间距

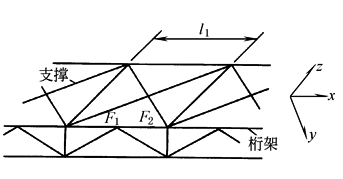

图1 弦杆轴心压力在侧向支承点之间有变化的桁架简图

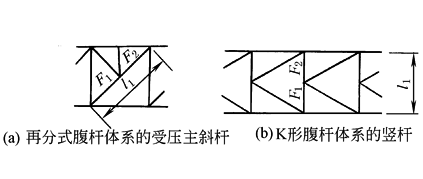

图2 受压腹杆压力有变化的桁架简图 |
|||||||
|
表2 桁架弦杆和单系腹杆的计算长度l0 |
|||||||
|
项次 |
弯曲方向 |
弦杆 |
腹杆 |
||||
|
支座斜杆和支座竖杆 |
其他腹杆 |
||||||
|
1 |
在桁架平面内 |
l |
l |
0.8l |
|||
|
2 |
在桁架平面外 |
l1 |
l |
l |
|||
|
3 |
斜平面 |
— |
l |
0.9l |
|||
|
注:1.l为构件的几何长度(节点中心间距);l1为桁架弦杆侧向支承点之间的距离。 2.第3项斜平面是指与桁架平面斜交的平面,适用于构件截面两主轴均不在桁架平面内的单角钢腹杆和双角钢十字形截面腹杆。 3.无节点板的腹杆计算长度在任意平面内均取其等于几何长度。 |
|||||||
