倍力气缸在传送带上的张紧/跑偏工艺上的应用

应用

原理

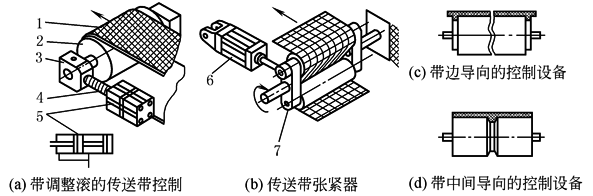

传送带上的张紧功能

1—传送带；2—辊轴；3—旋转轴承；

4—压力弹簧；5—倍力气缸；

6—气缸；7—辊轴张紧臂

传送带系统一般都装有驱动、导向、张紧和调整滚子。为了保证传送带的正常工作，必须要保证两个功能，即笔直的路线传送和正确的传送带拉紧力。笔直的路线可以通过调整微呈凹形的辊轴，有30~40mm的调整范围就足够了。机械的边缘导向也可用作保证传送带的笔直线路，在这个系统中，传送带在边缘或中心提供了合适的缩颈，如图c和d所示。对于传送带的拉紧也有许多办法，在这个例子中，传送带空的侧面是以S形的方式通过一对拉紧滚子(如图b所示)，所需的张力可以通过调节气缸的压力调整。拉紧和控制功能也可以组合到一个单滚子的结构中

适用

组件

①倍力气缸；②调压阀；③接近开关；④标准气缸；⑤安装脚架；⑥双耳环；⑦单气控阀；⑧安装附件、管接头
