利用喷嘴挡板感测工件位置的应用

应用

原理

用压缩空气检测

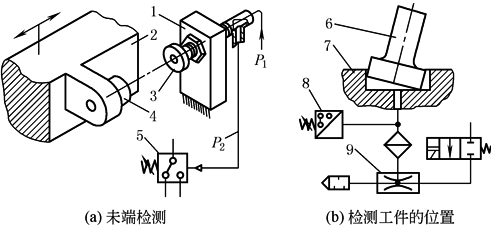

1—挡块；2—滑块或机器运动部件；3—阻挡螺栓；

4—缓冲器或吸振器；5—压力开关；6—工件；

7—真空夹盘；8—真空开关；9—文丘里喷管；

P₁—供压；P₂—背压

用户在使用压缩空气作为动力的操作过程中，经常希望能利用压缩空气来达到检测的目的，这是完全可行的。图a介绍了一种简单的方法，将钻头阻挡螺栓换成射流喷嘴，即可实现钻头的自动检测并发出停止信号。当滑块接到上面的时候，背压就会改变，这可通过压力开关检测，这种结构组成了一个复合功能的组件，可提供了位置调整和传感器实现的功能。在图b的例子中，工件通过吸盘夹紧，如果夹紧点没有到位或由于碎屑或工件倾斜，正常的真空就不能建立，通过真空开关可以检测真空是否建立。如果由真空发生器产生的真空不足，就要使用高性能的真空泵

适用

组件

①真空发生器；②压力开关；③二位二通阀；④真空开关；⑤安装附件；⑥管接头
